ussufemig

Old
  • Content Count

    27
  • Joined

  • Last visited

Everything posted by ussufemig

  1. merci bcp pour vos différentes intervention par rapport a ce sujet cela ma été d'un apport considérable. cordialement
  2. Ok merci d'avance pour les explications ..je voudrai savoir dans ce cas la séparation (en gris sur la vue en plan) kil ya entre les deux volées je le conçois en béton armé ??? ..je veux dire un voile de 20 cm ou de 25 cm comme épaisseur. bien merci cordialement VUE EN PLAN DE L'ESCALIER.pdf
  3. Ok merci d'avance pour les explications ..je voudrai savoir dans ce cas la séparation (en gris sur la vue en plan) kil ya entre les deux volées je le conçois en béton armé ??? ..je veux dire un voile de 20 cm ou de 25 cm comme épaisseur. bien merci cordialement
  4. bonsoir comment allez vous? je cherche à dimensionner un escalier un peu particulier j'aimerai savoir comment my prendre...voir les fichiers joints pour mieux cerner mon problème... merci d'avance....j'esper que certains pourront m'aider VUE EN PLAN DE L'ESCALIER.pdf DETAIL ESCALIER.pdf
  5. bonsoir comment allez vous? je cherche à dimensionner un escalier un peu particulier j'aimerai savoir comment my prendre...voir les fichiers joints pour mieux cerner mon problème... merci d'avance....j'esper que certain pourront m'aider DETAIL ESCALIER.pdf VUE EN PLAN DE L'ESCALIER.pdf
  6. bonsoir ok merci pour les éclaircissements j'ai modéliser le bâtiment avec Arche j'aimerai savoir comment on sy prend pour dimensionner ce type de semelle filante renversée avec Arche ...ou si quelqu'un a un document la dessus qui puisse m'aider dans les démarches.je pense également que ça sera la solution idéal économiquement parlant merci pour vos reponses
  7. slt ok merci pour les conseils ...par rapport a la hauteur de 1m cest lier a la surface de la semelle.en considerant la semelle C-8 après modélisation sur Arche j'ai une semelle de 5x5m la hauteur est près de 1m. Pour ce qui concerne les semelles filantes ,elles ne sont pas toujours conseiller pour des ouvrages légers ???
  8. bonjour tous le monde je suis sur une étude d'un bâtiment R+5 a usage de bureau, l’étude de sol a donnée une contrainte de 0.15MPa. quand je pars sur la base de fonder le batiment sur des semelles isolées je me retrouve avec des semelles de 5m pratiquement avec une hauteur minimum de 1m.. de plus j'ai afaire à des chevauchement de semelles . Dite moi compte tenue de la portance du sol et vue la quantité énorme de béton il ne serai pas plus judicieux de passer a un radier général en lieu et place des semelles isolées.. en fichier joint le plan de fondation sans les semelles pour que vous puissiez appréciez l'entre axe des poteaux merci d'avance pour vos éclaircissement structure.pdf
  9. Bonjour, Comment allez vous ? J'ai à faire à un projet une maison à usage d'habitation R+1 LA dalle est en corps creux pour ce qui est du calcul des nervures j'en ai une qui à une longueur de 5.15m je voudrai savoir comment faire le calcul à la main ou avec Arche afin de vérifier si ces possible ou pas également trouver la section d'armature. ..merci d'avance
  10. Bonjour, Comment allez vous ?SVP je voudrai savoir est ce que il est vraiment nécessaire de ferrailler le dallage d'un bâtiment à usage d'habitation...j'avais reçu des information comme quoi si il s'agit d'un bâtiment qui sera utiliser comme un entrepôt la c'est nécessaire de ferrailler. Sinn pour les bâtiment à usage d'habitation si le remblais est bien compacte Y'a pas de problèmes...LE DALLAGE EST DERA ISSOUF 7 cm ensuite viendra la chape carreaux.JE VOUS RAIZON.ET DES ÉCLAIRCISSEMENTS PAR RAPPORT À ÇA...AINSI QUE LA METHODOLOGIE DE CALCUL..?? MERCI BIEN.
  11. bonjour, par rapport aux semelles jumelée jaurrai bien voulu le faire avec robot mais je ne le conais pas bien du tout le logiciel et en plus je ne l'ai pas ...donc avec Arche c'est irrévocablement impossible de le faire alors..?
  12. bonjour, ok merci pour les détails.par rapport à l'effet sismique c'est parce que je ne suis pa en zone sismique.mais pour ce qui est du vent...veut une bonne remarque seulement je m'en sors pas trop bien sûr ce volet d'autre éclaircissement de ta part ou kelkun dotée ne sera pas de refus. merci bonne journée
  13. bonjour, Vous pouvez me donner les caractéristique du sol et des paramétrage à changer à mon nivo?? Pour améliore mon modem. Par ailleurs pour la charge de la dalle que j'ai considérer à savoir le 18+4.cest parceque j'ai trouvé dans l'option matériaux le 16+4.si vous avez la charge permanente du 16+4 veiller m'en faire part .? Merci bonne soirée
  14. bonjour, pour la rigidité des semelles j'avais eu à prevoir une longrine de 20*40 et a certain endroit du 20*50 ???? compte tenue de la porté entre les poteauxCes longrine reprenne également les maçonneries du RDC..   ok voici le fichier reposter il faut décompresser le fichier rar ensuite vous rentrez dans le dossier R+5 puis vous chercher le fichier BAT02.OST que vous lancer avec arche 16.1
  15. bonjour,  Franckfm est ce que dans ce cas on doit prevoir une poutre de redressement...au niveau des semelles. egalement  plus la section de la semelle est grande plus la hauteur s'augmente...? n'est ce pas quelqu'un peut me donner la relation qui les lie dans le cas d'un dimensionnement a la main...????? merci
  16. bonjour,   ok voici le fichier de  modélisation ça été modélisé avec Arche 16.1. je reste à l’écoute, je serai connecté permanent.pour les murs jai concideré des voiles non porteur avec un matériaux maçonnerie.... la poutre a partir du R+1 est en portafo pour repondre à la question d'un menbre du groupe j'ai conciderer une charge d'eploitation de 250 daN/m2 et une charge permanente de 300 daN/m2   Merci d'avance

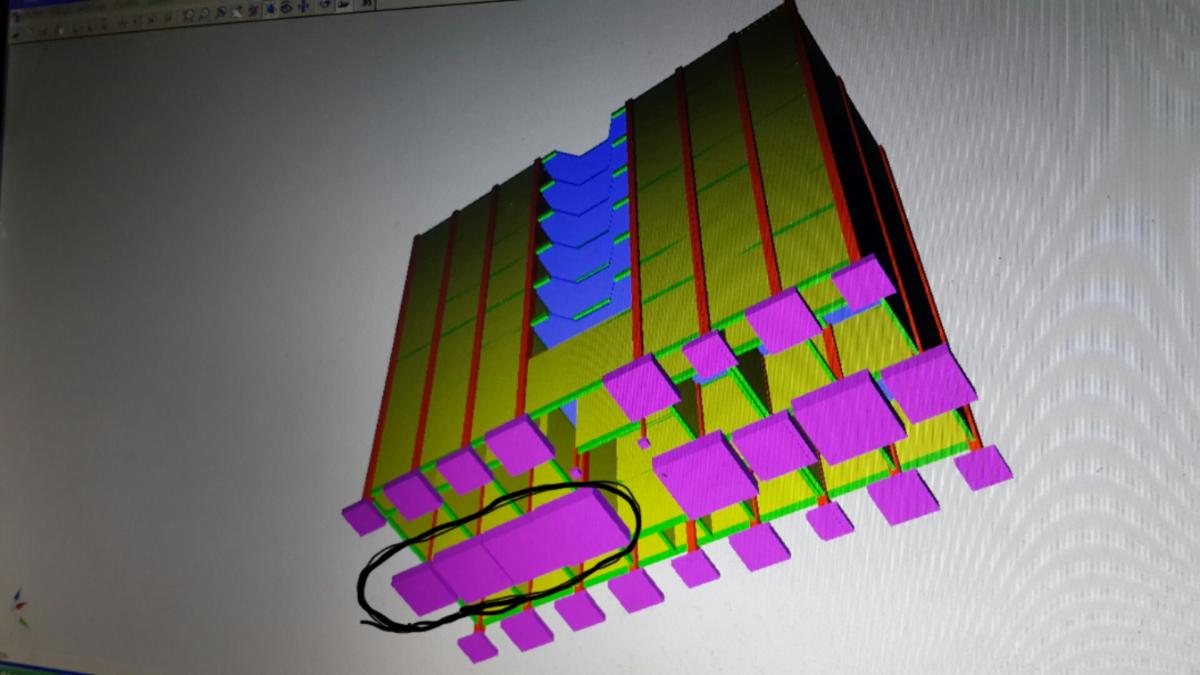

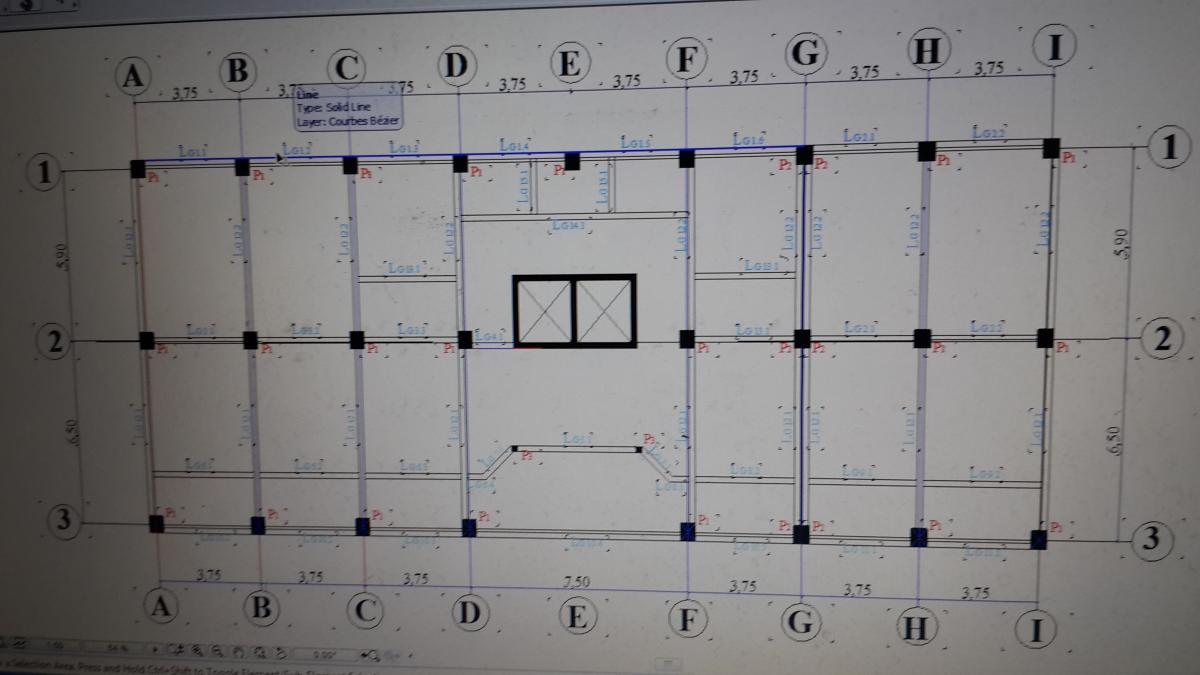

  17. bonjour,les longueurs des travées sont de 3.75m horizontalement et 6.50m verticalement...mais une trame qui est à particulièrement 7.5m horizontalement et 6.5m verticalement. est ce qu'il y a lieu que je prévoi des poutres de redressement au nivaux des semelles..? Ci joint le fichier image de l'emplacement des poteaux. et le fichier image de la modélisation du batiment permettant de voir les semelles qui se chevauchent. Merci encor pour vos éclaircissements. ..
  18. bonjour,merci pour les éclaircissements mais par rapport aux semelles qui se chevauchent en passant en semelle filante je considère la plus grande des largeur de semelles qui se chevauchent. .??? parallèlement avec l'option semelles isolées j'ai des semelles de 4 mètres de largeur avec une hauteur de près de 1 mètre.est ce que ces raisoonable ??? Merci encors
  19. Bonjour, comment allez vous? J'ai à faire à un bâtiment R+5 avec une contrainte du sol 0'17MPA profondeur des fouilles 1,8m le laboratoire dit de fonder sur des semelles isolées généralement ces sur un radier...sinon j'ai modéliser le bâtiment avec Arche. Est ce que quelqu'un a til déjà fait étudier et réaliser un bâtiment de cette envergure sur des semelles isolées. ???.merci pour vos éclaircissements
  20. bonjour,   avant d'aller dans l'option plaque je dois modeliser dans arche ossature mon batiment qui est un R+6 avec sous sol...en prenant bien soin de saisir une dalle a la base du batiment ,d'epaisseur egale a celle du radier pour celle ci reprenne toute les charges du batiment j'eporte ensuite cette dalle dans ARCHE PLAQUE pour le calcule des different efforts. EST CE BIEN CELA OU IL EXISTE UNE AUTRE METHODE ??? egalement je voudrai savoir si ARCHE PLAQUE calcul les section d'armature comme arche ossature? sinon dans mon cas comment je fais pour les sections d'armature du radier??? ainsi que la note de calcul du radier. j'aurrai bien voulu essayé avec votre logiciel Mr CyrillH mais je doit faire le calcul avec Arche car c'est a travers ca on va me controler.merci pour vos eclaircissements!!! qui sont toujours solliciter.  :mellow:  :mellow:  :mellow:
  21. Bonjour,   cmt allez vous ce matin? je voudrai que l'on puisse me guider sur le calcul du radier d'un batiment avec ARCHE PLAQUE ou arche ossature si possible j'utilise la version 16.1  merci d'avance cela me fera enormement plaisir car j'ai le dos au mur. :unsure:  :unsure:
×
×
