Méthode des Bielles et Tirants


François Arnaud

Messages recommandés

Bonjour,

Je dois effectuer un exercice par la méthode des Bielles et Tirants.

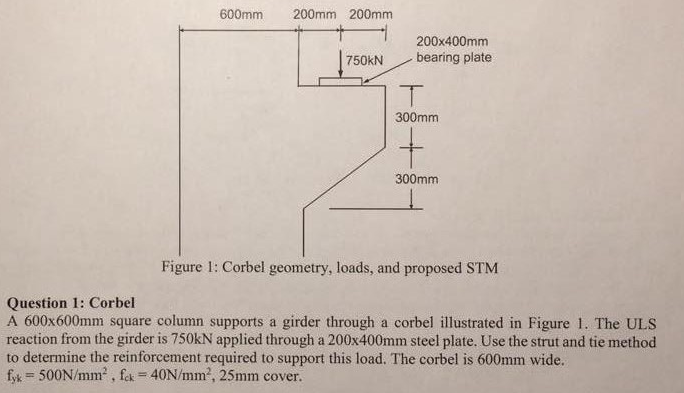

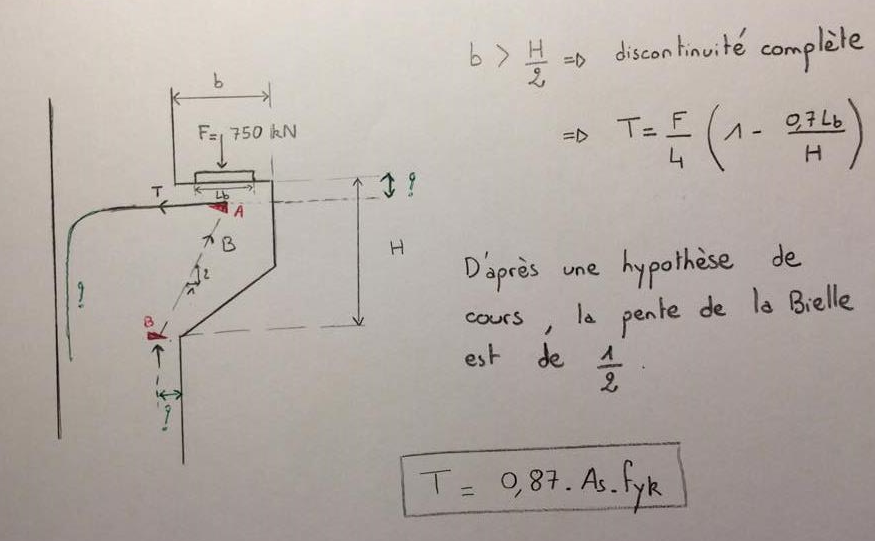

Je met en pièce joint l'énoncé ET le début de ma réflexion.

J'ai néanmoins plusieurs questions qui m'empêche d'avancer :

- Le modèle que j'ai dessiné est il juste ?

- Comment trouver les valeurs des dimensions (en vert sur le schéma avec un "?") ?

- Comment calculer les triangles formant les noeuds ?

- La question me demande juste de trouver As (voir formule dans la pièce jointe) ?



Merci d'avance si quelqu'un pourrait m'expliquer cette méthode à travers mon exercice.
