Bonjour

dans le bute de réaliser une salle de fête dans un hôtel des poteaux  supprimer ont engendré des poutre de 16m de longueur et un étage suspendue comme ci-joint.

est il possible de réaliser et d'assuré la structure  de cette étage avec un voile étendu.



étage +9.70 suspendue





etage +12.75la poutre sur la quelle en dois  suspendre l'étage avec un voile .

Bonsoir,

exposes un peu plus clairement ton problème. Qu'est ce que tu entends par étage suspendu?

A+

Il y a 2 heures, FRIDJALI a dit :

Bonsoir,

exposes un peu plus clairement ton problème. Qu'est ce que tu entends par étage suspendu?

A+

bonsoir

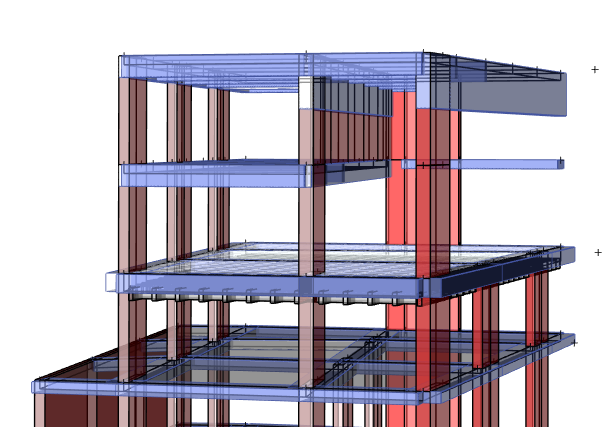

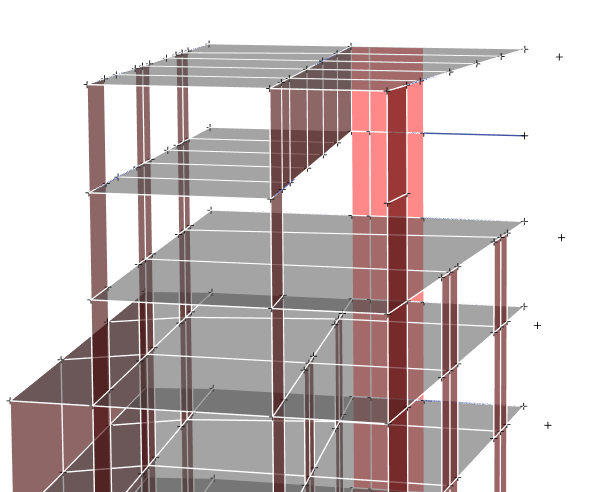

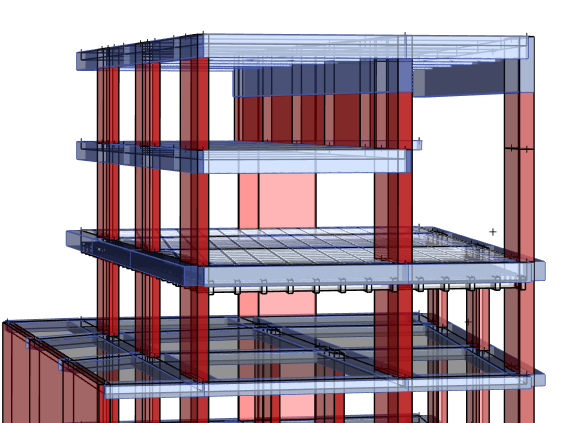

ci-joint les captures d'écran model etabs











Salut, je peux savoir combien fait la portée de ton voile.

Bonjour

il fait 16m de longueur

3.05 de retombé  (étage complet )



Il y a 2 heures, alg-op a dit :

Bonjour

il fait 16m de longueur

3.05 de retombé  (étage complet )



Bonjour, c'est possible de mettre un voile juste faut t'assurer que les appuies le  reprenant  soient bien dimensionner car ton voile aura une grande charge.

à l’instant, hassane Adamou a dit :

Bonjour, c'est possible de mettre un voile juste faut t'assurer que les appuies le  reprenant  soient bien dimensionner car ton voile aura une grande charge.

les appuis c'est comme la vue en plan de 50x200 cm²

il y a 29 minutes, alg-op a dit :

les appuis c'est comme la vue en plan de 50x200 cm²

Oui. j'ai vite modéliser la partie concerné sur RSA 2023 et sa passe, a priori tu n'aura pas de problème à ce niveau.

bonjour,

Si j'ai bien compris, il s'agit de réaliser un voile (poutre-cloison) qui va supporter une couverture en porte à faux de plusieurs mètres. le gros problème qui se posera ce n'est pas tant le voile en lui-même ( bien qu'il faille faire des vérifications approfondies sur sa stabilité ( déversement et autres instabilités) mais la couverture en porte à faux.

OuAllahou aA3lam

A+

Le 23/05/2023 à 18:12, FRIDJALI a dit :

bonjour,

Si j'ai bien compris, il s'agit de réaliser un voile (poutre-cloison) qui va supporter une couverture en porte à faux de plusieurs mètres. le gros problème qui se posera ce n'est pas tant le voile en lui-même ( bien qu'il faille faire des vérifications approfondies sur sa stabilité ( déversement et autres instabilités) mais la couverture en porte à faux.

OuAllahou aA3lam

A+

oui exactement
