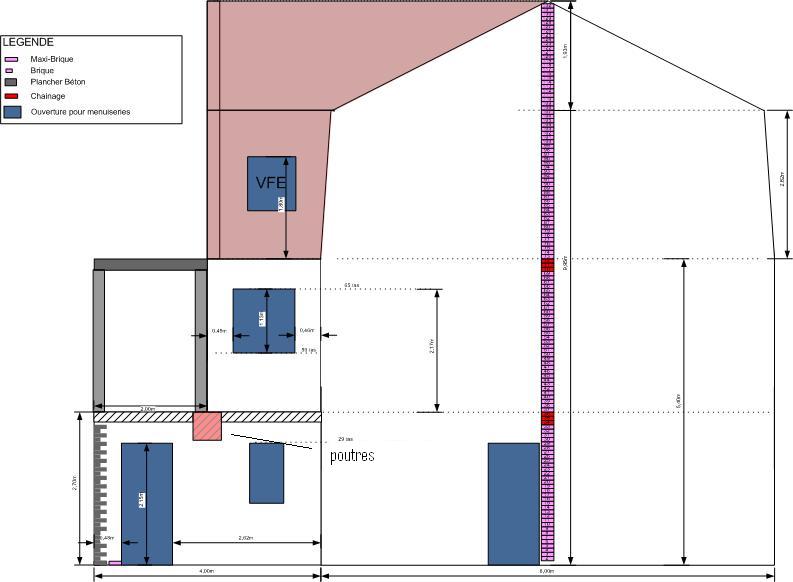

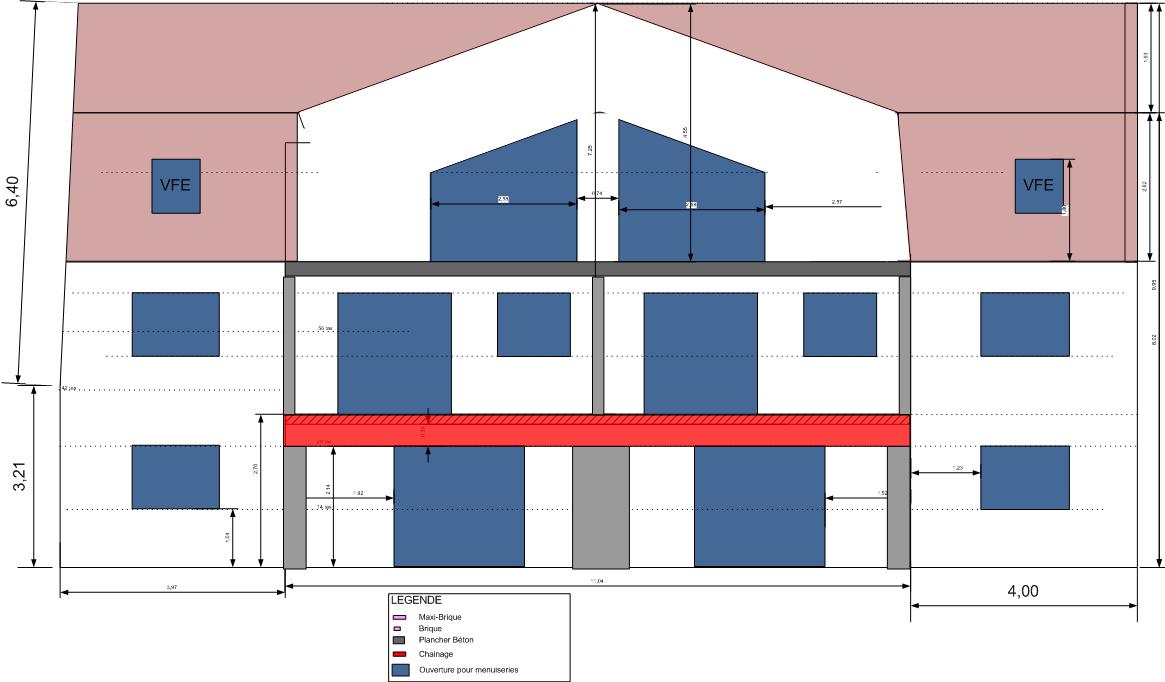

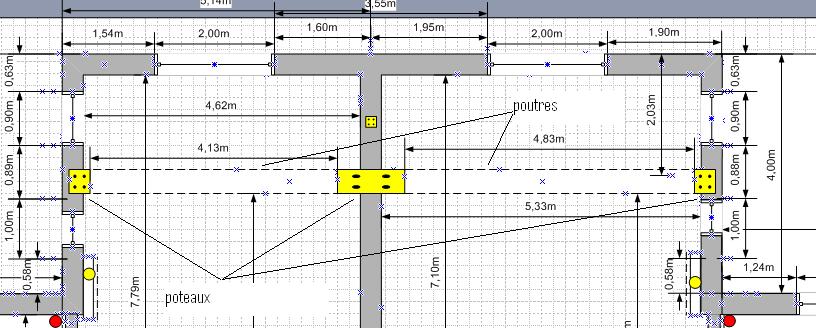

  1. Bonjour, Je dois réaliser une étude pour un dimensionnement de 2 poutres continues en BA où reposent des charges importantes (voiles en brique de 25cm d'épaisseur sur 7mètres de haut + balcon au 3 eme étage). La portée de la plus grande poutre est de 4,83 entre appuis. Ces poutres (en rouge sur les plans ci joint) reposent sur un poteau en BA de 40cmx40cm incrusté dans le voile ainsi qu'un pouteau de 40cmx1m qui reprend les 2 poutres (sur le schéma au centre). Les poutres ont été dimensionnée de la manière suivante : H = L/10 soit 50 cm de hauteur (et 40 cm de large). La descente de charge a été estimée à environ 23 tonnes sur chacune des poutres, et uniformément répartis sur les 5 mètres. Ce qui nous donne le ferraillage suivant (voir fichier pdf). Que pensez vous de ce prédimensionnement ? Le béton serait coulé sur place, une poutre en BP ne serait-elle pas plus adaptée? Merci d'avance pour vos commentaires. plans: Frédo :wink: Poutre BAEL.pdf Poutre BAEL4.pdf
  2. Bonjour, J'utilise le logiciel Arche plaque depuis temps pour un projet de radier d'un immeuble R+2 et je n'arrive pas à trouver 2 coefficients à partir de l'étude de sol qui a été réalisée : - Le coefficient de raideur du sol k (en T/M3), la valeur par défaut étant 3000 - La valeur k sol (/m), la valeur par défaut est 29.4 MPa De plus quelqu'un connait-il la signification des valeurs Gamma H (en T) et Gamma Sat (en T), il n'y a aucune explication dans l'aide... J'ai bien sur l'étude de sol, mais il semble que ce coefficient n'apparait pas en l'état. Voici les informations à ma disposition dans l'étude de sol (le niveau de référence de mon radier est -0.6m du terrain à l'endroit de l'essai) : Rp : résistance à la pointe (en kg/cm2) = 12,2 Fl : frottement latéral (en kg) = 0 Ft : frottement total d'enfoncement kg = 10 x Rp + Fl = 114 φ' : angle de frottement interne apparent = 29 Vb''' : facteur de surcharge en fonction des angle φ et φ' = 17,1 V'c : facteur de coheésion en fonction des angle φ et φ' = 27,9 Vb'''.Pb : produit des terme Vb''' avec le poids des terres au dessus du niveau considéré = 16,4 V'g : facteur de largeur en fonction des angle φ et φ' = 13,0 d(g) : charge d'équilibre limite de rupture pour une semelle filante avec une largeur de 0.6m (en T/M2) = 24,2 Calcul des tassements : résultats de tassements pour un radier général avec longueur/largeur = 3/2, chargé à 8T/m2 : Largeur de semelle 4m tassement = 0,0611m Largeur de semelle 6m tassement = 0,0701m Largeur de semelle 9m tassement = 0,0766m Largeur de semelle 12m tassement = 0,0799m Contrainte de calcul suivant DTU 13.12 : qu : contrainte de calcul en MPa = 0,525 qce : résistance de pointe équivalente calculée comme la valeur moyenne des résistance de pointes nette sur une profondeur égale à 1.5B situé sous semelle en MPa = 1,75 kc : facteur de portance, donné par abaque = 0,3 qc : résistance à la pointe mesuré par l'essai en MPa = 1,61 D/B : encastrement relatif = 1,00 qELU : contrainte limite ultime, en MPa = 0,267 qELS : contrainte limite de service, en MPa = 0,167 Pour information le sol est de type limon sableux, la charge acceptée à -0.6m est 0,6km/cm2 quelqu'un pourrait-il m'indiquer la marche à suivre pour déterminer le coefficient de raideur du sol (Wastergraad?) Merci d'avance pour vos avis éclairés Fred
  3. Bonjour, Meric pour votre retour Voici une autre version du/des fichiers, zippé (il faut le décompresser avec winzip). Oui, j'ai tenté l'export avec le calcul DDC fait: [ATTACH]1348[/ATTACH] Merci encore! Fred BAT03.zip TR7.zip
  4. Merci pour toutes vos réponses. Finalement et sous vos conseils éclairés, je me suis tourné vers une modélisation sous Graitec arche OMD pour la descente de charge en vue du dimensionnement du radier. Par contre, j'ai quelques difficultés d'importation sous arche plaque... cf. http://www.civilmania.com/forum/graitec-omd-arche-et-eiffel/12558-etude-de-radier-sous-graitec-omd-export-ossature-vers-plaque.html#post53971 Merci encore pour vos avis Fred
  5. Bonjour à tous! Suite à un précédent post pour la création d'un radier pour un batiment R+2 (et sous les conseils de Guisset ), j'utilise depuis peu ARCHE OMD 16.1. J'ai créé un batiment sous arche ossature avec dalle au RDC + semelle filante sous dalle. Je voudrais réaliser un radier avec mon modèle comme expliqué dans l'aide Graitec OMD pour création d'un radier. Pour cela, je voudrais exporter mon projet depuis ossature vers arche ferraillage. Ensuite, j'importerai sous arche plaque pour évaluer le ferraillage de mon radier (H=35cm) Or, il m'est impossible d'exporter depuis arche ossature (je clique sur Fichier/exporter/Arche ferraillage, Rien ne se passe...). Voici mon modèle sous ossature (.zip): [ATTACH]1346[/ATTACH] J'ai bien trouvé de la doc sur le Net, mais je suis bloqué depuis plusieurs jours... Quelqu'un pourrait-il m'aider ? comment importer ce modèle sous Arche Plaque? Merci d'avance :happy:, Fred TR7-10.zip
  6. Bonjour, Tout d’abord un grand merci pour votre retour  Pour le cas de la semelle filante sous radier, c’est lors d’un de mes cours de génie civil que j’avais cru comprendre que cela se faisait parfois pour remplacer la bêche périphérique lorsque nécessaire. (apparemment, j'ai du mal comprendre... :wink:) Pour les chainages, je pensais les utiliser comme écarteur entre les 2 couches de treillis, ce n’est peut-être pas une très bonne idée…  J’ai évalué la descente de charge sur les murs du RDC (charge uniformément répartie) sur les murs, cf. schéma ci-joint. [ATTACH]1341[/ATTACH] Je pensais également réévaluer mon dimensionnement pour un radier de 35cm de hauteur (sans chainage horizontaux ni semelle, mais avec bêche périphérique). Pensez vous que cela est réaliste avec une contrainte de 0,6 bar ? Merci encore pour votre retour et une bonne journée à tous ! Fred Schéma descente de charge TR7.pdf
  7. Bonjour à tous, Nouveau sur le forum, j'ai une problèmatique en ce qui concerne des fondations sur Radier d'un immeuble de 3 étages. Je suis en train de réaliser une étude pour le dimensionnement des fondations mais ne suis pas trop sur de mes résultats (je suis encore étudiant ). Voici pour les infos : J'ai l'étude de sol qui préconise des fondations sur Radiers (voici le doc): Le terrain est hétérogène à partir de 1,60 sous le sol, la capacité portante est d'environ 0,1MPa [ATTACH]1340[/ATTACH] Après mes calcul, la pression exercée sur le sol σqu est égale à 9,08MN (en ayant appliqué le coefficient 1,35G+1,5Q). La construction à une emprise au sol de 180m2. La pression maximale sur le sol par m2 (car pour un mur de refend) est égale à 0,18MPa. Voici les plans que j'ai créé. Pensez vous que le radier de 33cm est suffisant (avec 2 couche de ST40C + semelle ELS35-15 sous les mur porteurs)? Plan des fondations : [ATTACH]1339[/ATTACH] Merci d'avance pour vos avis Fred Maison TR7-plans-interieur_fondationv4.pdf Résultats des essais.pdf
×
×
