On est d'accord scorpion, le cas 1 n'est pas stable, il faudra avoir au minimum deux boulons de part et d'autre de l'éclisse pour avoir une attache stable. Le cas 2 est stable selon moi, mais selon le BC il ne l'est pas car pour lui c'est comme si on articulait une barre sur une autre articulation (voir PJ). En PJ aussi la démonstration que je lui ai envoyé pour lui prouver que le cas 2 est bel est bien stable mais en vain ... Qu'en pensez-vous ? Cordialement.
- 5 réponses
-
- eclissage
- articulation
-
(et %d en plus)
Étiqueté avec :
-
tiiika a commencé à suivre Utiliser un jarret plus des bracons, Assemblages Articules Par Eclisse, Excentrement des pannes - RSA et et 6 autres
-
Bonjour, Selon moi, le cas 1 est une articulation instable, les cas 2 et 3 sont stables, mais le bureau de contrôle me dit que le cas 2 représente aussi une articulation instable !!! Qu'en pensez-vous mes collègues ? Est ce que le cas 2 est stable ou instable ? merci d’étayer vos réponses par des explications. Cordialement.
- 5 réponses
-
- eclissage
- articulation
-
(et %d en plus)
Étiqueté avec :
-
Excentrement des pannes - RSA
tiiika a répondu à un sujet de Civil Engineer007 dans Charpente métallique
Bonjour, Pourquoi voudriez-vous excentrer les pannes ? Est-ce un simple excentrement d'affichage ? Cdt -

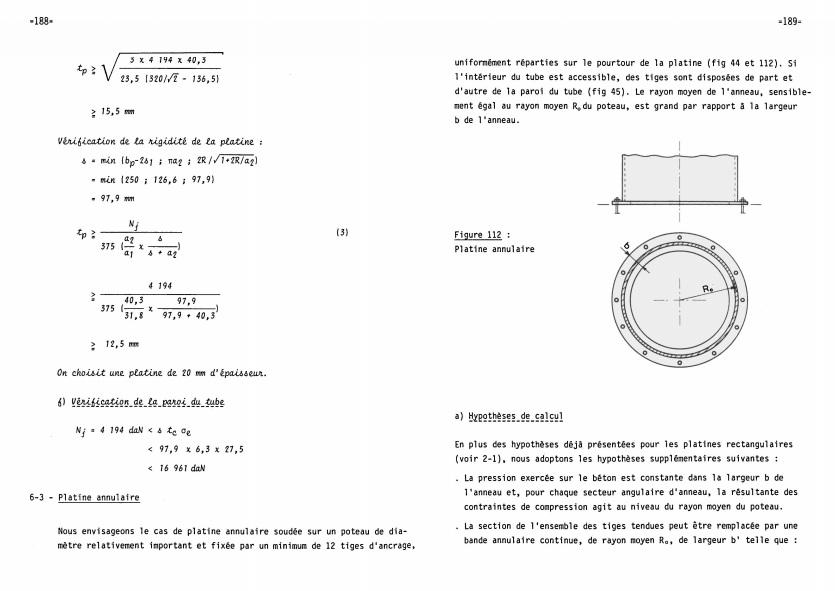

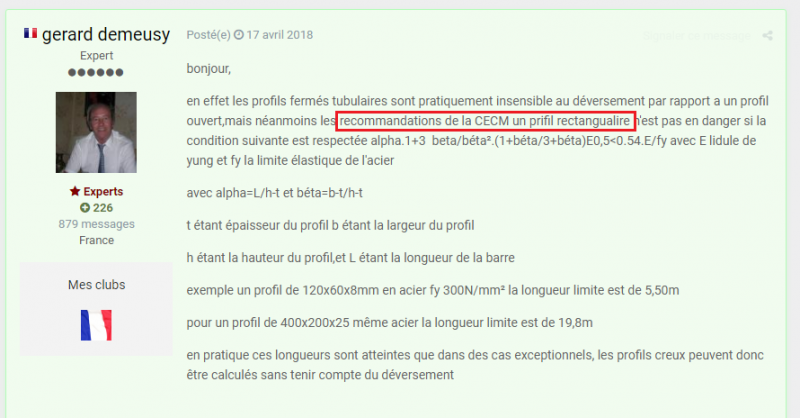

Bonjour, Vous pourrez trouver la méthode de calcul dans le livre "Les pieds de poteaux encastrés en acier" de Yvon Lescouarc'h. Il traite normalement les PP annulaires (voir PJ pour le n° de la page et le n° de l'article). Cordialement.
-
Rigidification D'Un Poteau Ou Poutre EXIstante En Ipe
tiiika a répondu à un sujet de Taloe Yannick dans Charpente métallique
Bonjour, Pour diminuer la flèche, il faudra augmenter l'inertie de votre poutre. Vous avez plusieurs solutions pour le faire. Personnellement, je mettrai un seul renfort en plat soudé sous la semelle basse d'une épaisseur suffisante pour contrer la flèche, car si vous en mettez deux (semelle haute et basse), vous allez doubler les soudures sur chantier, ce qui n'est pas économique. Par exemple, au lieu de mettre deux renforts ép 6 sur chaque semelle et donc souder deux plats, mettez un seul plat ép 12 ou ép 15 (à vérifier bien-sûr !). Pour la transformation de la poutre IPE en caisson, je pense que c'est faisable (à vérifier si l'inertie obtenue est suffisante), mais à mon avis ne c'est pas la plus simple à réaliser et elle coûtera plus cher que d'avoir souder un seul plat. Cordialement. -
Bonjour à tous, Je lis dans plusieurs ouvrages de calcul parasismique, que dans le cadre d'une analyse modale spectrale, il faudrait prendre en compte le mode résiduel si à la fréquence de coupure (33Hz) le cumul des masses modales dans la direction du séisme n'atteint pas 90% de la masse totale de l'ouvrage. Cependant, il n'est pas fait mention de cette fréquence de coupure dans l'eurocode 8-1 (NF EN 1998-1) qui traite des règles générales pour les bâtiments dans le cadre d'actions sismiques. Est ce que certains d'entre vous auraient des éléments de réponse sur la méthode la plus pertinente à suivre? Cordialement
-
- séisme
- eurocode 8-1
-
(et %d en plus)
Étiqueté avec :
-
Etude dynamique du vent (détachement tourbillonnaire et instabilité aéroélastique)
tiiika a répondu à un sujet de tiiika dans Charpente métallique
Bonjour La structure est en acier laminé, c'est une structure treillis en caisson avec des profiles en tube rond (membrures en tube 219x6 et montant et diagonales en tube de 101x4) et elle franchit un petit canal, donc elle est à l'extérieur et le vent sera appliqué sur les fers et sur les deux lignes de tuyauterie. Cdt -
Etude dynamique du vent (détachement tourbillonnaire et instabilité aéroélastique)
tiiika a posté un sujet dans Charpente métallique

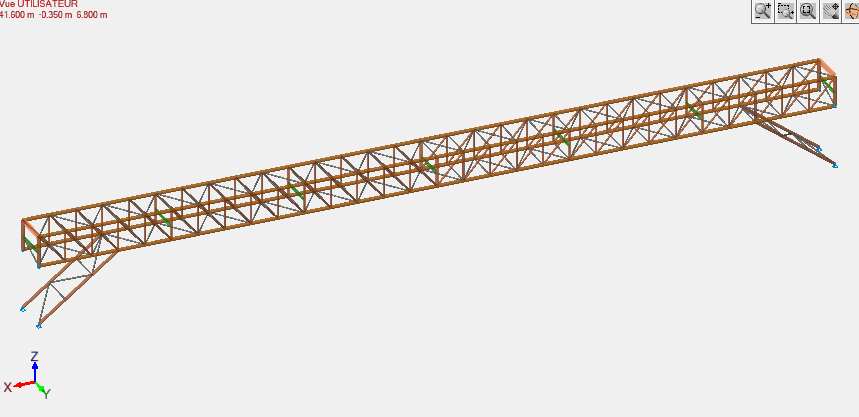

Salut les amis, J'ai une passerelle qui fait 48m de long, 2m de haut et 2.2m de large (voir 3D). Elle doit supporter deux lignes de tuyauterie d'eau froide. La question que je me pose (avis des experts) : Est-il nécessaire de faire une étude dynamique du vent car la passerelle est tellement souple qu'elle risque de subir un phénomène d'aéroélasticité (résonance) comme le pont de Tacoma pour les connaisseurs. Si oui, avez vous une idée comment le faire ? Je sais que l'annexe E de l'EC1-1-4 parle de ça mais je trouve que c'est mal expliqué donc je cherche des exemples si vous en avez. Merci d'avance. Cdt -

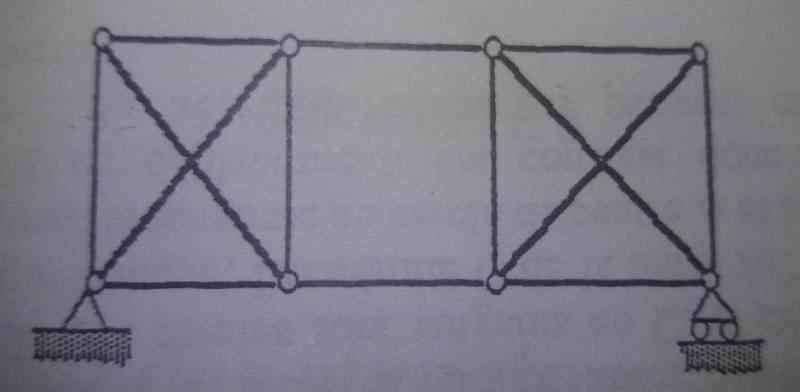

Salut, Je suis d'accord avec vous, elle n'est pas stable du fait de la discontinuité de la triangulation et aussi parce que le carré central n'est pas stable, ce qui crée un mécanisme. Mais bizarrement lorsque vous calculez le degré d'hyperstaticité (qui est égal à 1), vous allez vous rendre compte que la structure est hyperstatique (intérieurement). Comme quoi, il ne faut se baser uniquement sur le degré d'hyperstaticité mais il faut aussi analyser la déformation de la structure pour s'assurer de sa stabilité. Cordialement.
-
Salut les amis, Selon vous, quel est le degré d'hyperstaticité de cette poutre treillis ? La structure est elle stable ?
-

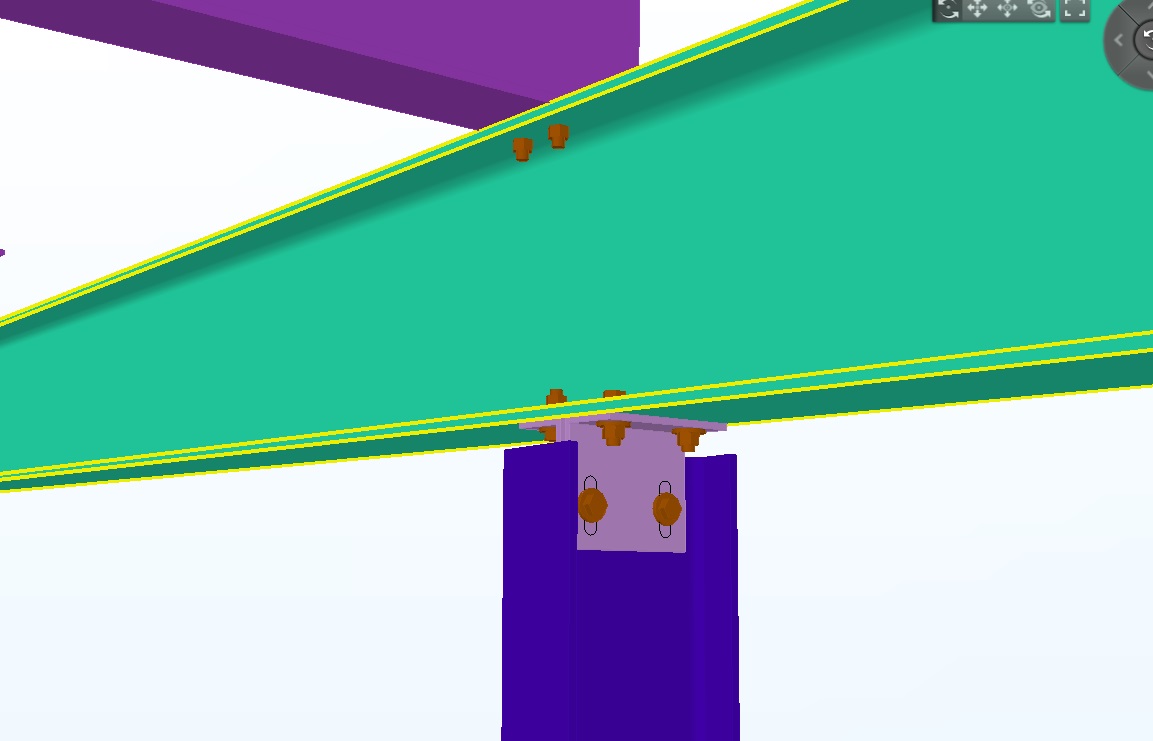

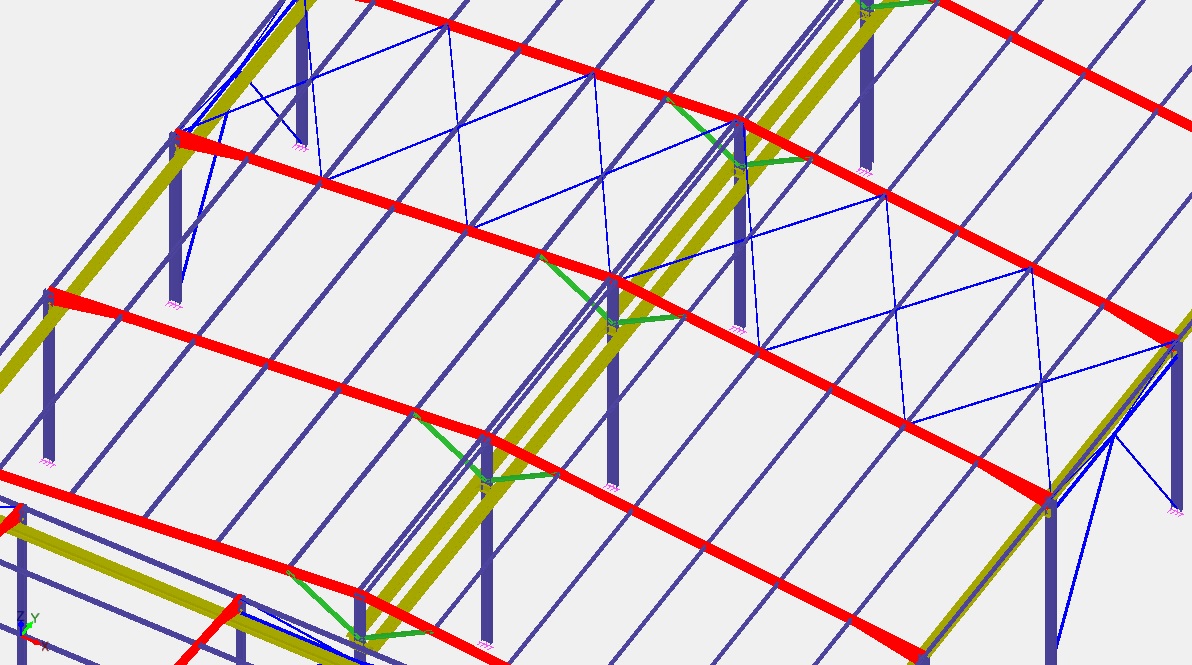

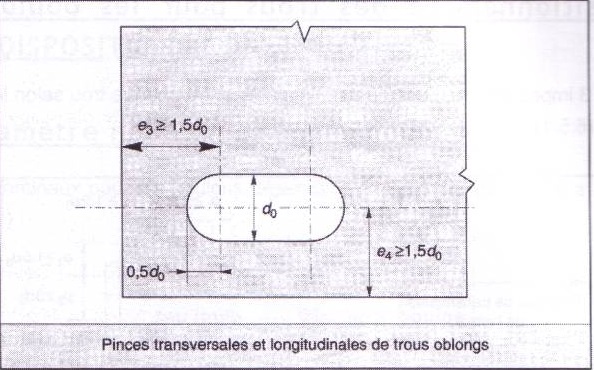

Bonjour, Ci-dessous un exemple d'un potelet ovalisé en tête et un détail d'un trou oblong (ovalisé en tête veux dire qu'on met un trous oblong pour permettre à la traverse de se déplacer sans être appuyer sur le potelet). Attention au sens porteur des parois de bardage et couverture. par exemple, en toiture le sens porteur des parois doit être entre les pannes si ces dernières sont modélisées. Idem pour les façades, le sens porteur est entre le lisses, si elles sont modélisées et il faut négliger les barres qui ne porte pas comme les contreventements et les liens de pannes. Cdt
-

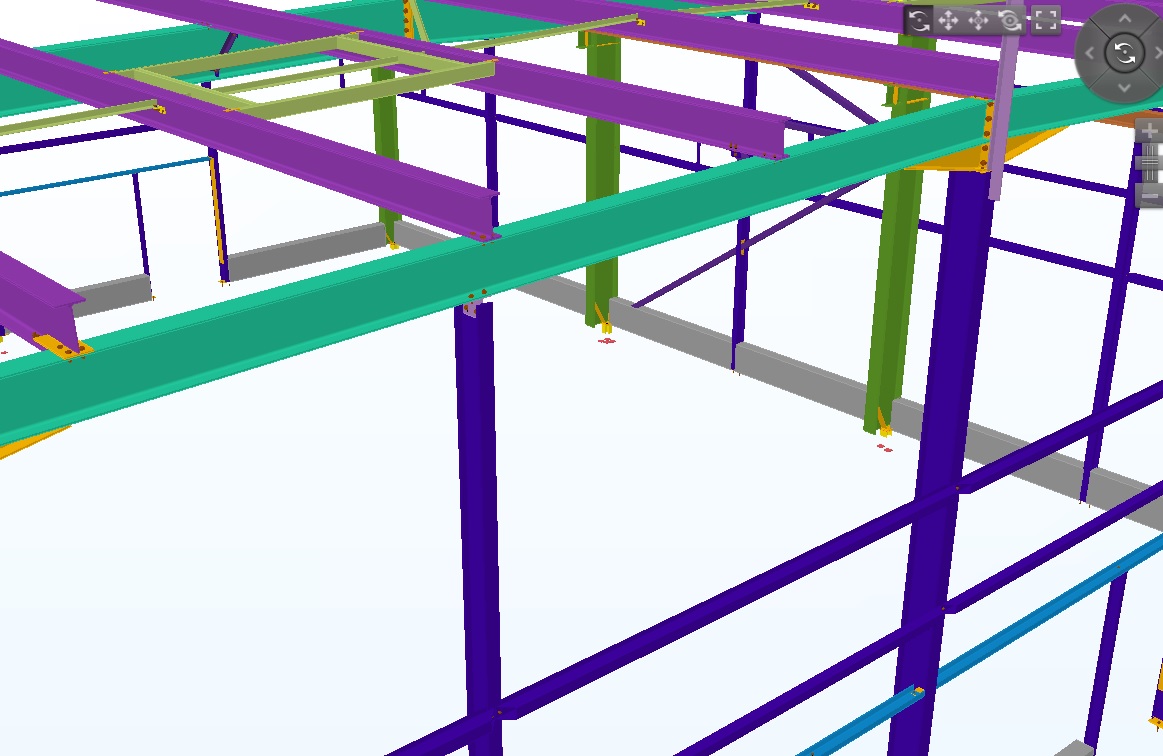

Augmenter la rigidité du portique notamment en cas de pont roulant par exemple. Le jarret dans ce cas permettra à faire passer le moment d'encastrement, il contribuera très peu à la rigidité du portique. On peut bien entendu s'en passer si on réussis à calculer l'attache sans. (ci-joint un exemple sans jarret) Cdt
-

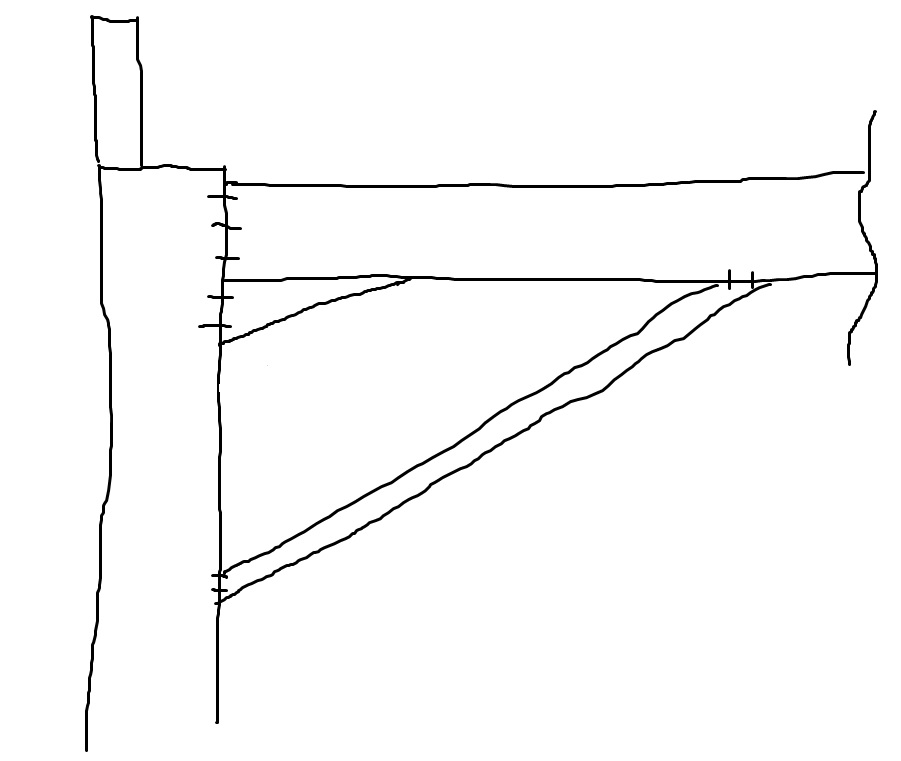

Si vous parlez de ce principe, donc oui vous pouvez le faire, en générale en rajoute cette "jambe de force" pour augmenter la rigidité du portique et le jarret que vous mettez sur la traverse sera un jarret "d'attache" qui servira uniquement à calculer votre attache. Cdt
-
Bonjour sangam, T'as mal interprété mes remarques. J'ai dit que lorsque l'attache est un encastrement, il est interdit de gruger les semelles car elles sont supposées transmettre les efforts normaux du aux moment donc si tu gruges la semelle basse par exemple, le moment aura de forte chance de pas passer. Lorsque l'attache est une articulation, on peux bien dans ce cas là, si nécessaire, gruger le fer car on a pas de moment à transmettre, les seuls efforts sont le tranchant et le normal qui sont transmis par l'âme, ce qui le cas de ton HEM1000, qui à mon avis et selon le croquis, représente une articulation. Cdt
-

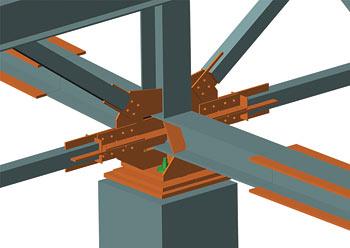

Bonjour, Je partages la solution que propose sangam, car avec un poteau circulaire, on peux bien s'attacher sur les 8 cotés facilement, il faudra juste que la section soit assez grande pour pouvoir loger les 8 encastrements,néanmoins je penses que cette solution comporte deux anomalies : 1- Si vous dites que les traverses doivent être encastré sur le poteaux centrale, alors il faudra fondre des raidisseurs en étoile qui auront pour rôle d'assurer la continuité des efforts entre l'ensemble des poteaux et éviter des ruines par flexion ou voilement local de la parois du tube. 2- Toujours dans le même principe d'encastrement, il est interdit de gruger les semelles, car ces dernières transmettent les efforts normaux dû aux moments fléchissants ainsi qu'une partie des efforts normaux globaux. Cdt
