  1. Civil Engineer007

    Excentrement des pannes - RSA

    Merci @Billy_ze_kid ça me rendait dingue
  2. Civil Engineer007

    Excentrement des pannes - RSA

    Bonjour les civilmaniens , quand j'affecte un excentrement aux pannes comme le montre la photo, une fois je ferme la boite de dialogue les pannes retourne à leur position initial (au milieu de la traverse). Comment remédier a ce problème ? Cdlt.
  3. Civil Engineer007

    supprimer les longrines

    Bonjour, si c'est un dallage c'est bon par contre la piscine vous aurez besoin de voiles périphérique et donc des semelles filantes ou radier
  4. Civil Engineer007

    Réservations dans Planchers riticulés

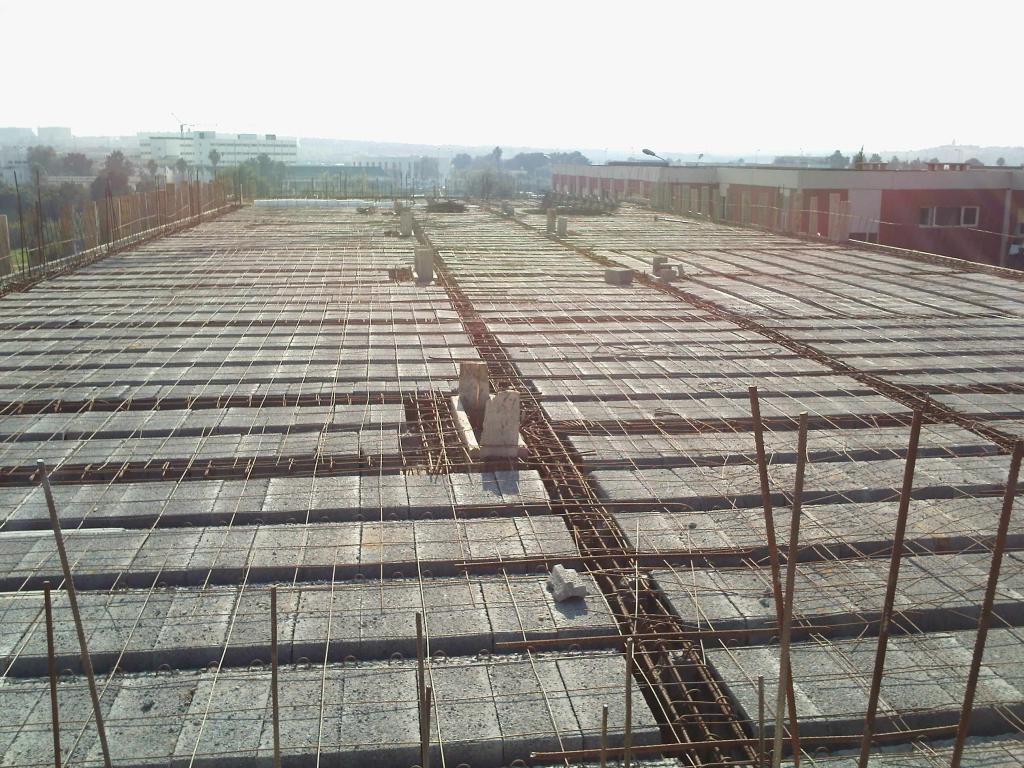

    Bonjour, Premièrement c'est quoi une abaque : A l’endroit du croisement des poteaux avec le plancher réticulé, les sollicitations deviennent de plus en plus importantes, c’est pour cette raison qu’on dote le plancher dans ces endroits d’une dalle pleine appelé abaque. cette dernière peut avoir la même épaisseur H que la plaque (le cas le plus courant), comme il peut dépasser la hauteur H et avoir une forme rectangulaire ou tronc-pyramidale à angle 45° appelé chapiteaux dans le cas de dalles ayant de grandes portées et supportant des charges élevées. concernant votre question et comme le monte la photo plus haut, les couronnes peuvent prendre appuis sur les abaques entourant les poteaux ou sur panneau également.
  5. Civil Engineer007

    Réservations dans Planchers riticulés

  6. Civil Engineer007

    Réservations dans Planchers riticulés

    Bonjour, y a ce qu'on appelle couronne dans les planchers réticulés, càd des poutres noyées dans l’épaisseur de la dalle. Ce type de poutre sont encastrés dans la dalle et sont conçues pour résister, à la fois, à la flexion et à la torsion. Les couronnes relient les abaques entre eux, entourent les bords du plancher et enlacent les vides prévus pour les trémies, ascenseurs ou cages d’escaliers.
  7. Civil Engineer007

    DALLE CHAMPIGNON / PLANCHER DALLE

    Bonjour, quand est ce qu'on opte pour plancher champignon càd avec des chapiteaux ?!
  8. Civil Engineer007

    Calcul quantité de madrier pour coffrage

    Bonjour Mr @FRIDJALI je n'ai pas de problème concernant le coffrage des poutres comme vous l'avez bien expliqué je prend le périmètre des faces coffré je le divise par la largeur d'un madrier et la j'obtiens le nombre pour le linéaire je multiplie par la longueur de la poutre, pour les dalle pleine pas de soucis également on calcul la surface après selon le mode de coffrage choisie par madriers ou bakélisé. Par contre je suis pas d'accord concernant les poutrelles préfa, on met des lisse (2 madriers) et contre-lisse (2madriers) au-dessous de ces derniers et au sens contraire de pose avec un entre-axe de 1.60 m (d’après quelques collègues) et c'est ce qu'on fait d'ailleurs au chantier. ma façon de faire pour le calcul, supposant un bâtiment de 25*12 m² les dalles en corps creux le Ml de madrier dont j'aurai besoin est : (25/1.6)*2*12+(12/1.6)*2*25 Effectivement Mr @BELLAMINE on prend en compte la rotation du matériels de coffrage on peut pas approvisionner le coffrage de toute les surfaces puisqu'il va être réutiliser après Mr @AITELHADJ Farid j'ai pas compris 1.30 m² de coffrage pour 1 m² de plancher ! y compris les poutres je suppose ?
  9. Bonjour, Comment peut -on avoir combien de Mètre linéaire de madrier pour coffrage des dalles en corps creux ? Cdt
  10. Civil Engineer007

    Calcul des semelles - Méthode de console/moment

    Bonjour tout le monde, comme l'indique l'objet du sujet quelqu’un aurai un document ou exemple de calcul d'une semelle soumis un couple N M ? Pour ma part : - je donne un débord et largeur à la semelle, h avec la relation de la rigidité - j'ajoute le poids de la semelle a Nu - je vérifie la contrainte de sol, s'il elle n'est pas vérifié je modifie les dimensions de faon a ce que la condition soit vérifiée - je calcul excentricité "e" et la compare avec L/6 - je trouve que e est sup à L/6 (par exemple ) donc la contrainte est triangulaire sous la semelle - je calcul le moment max (semelle étant assimilé à une console encastré a charge triangulaire) et au final la section d'aciers par les relations de la flexion simple qu'en pensez-vous ?
  11. Civil Engineer007

    Calcul des semelles - Méthode de console/moment

    Bonjour @Wheatley C'est le Règlement BAEL, si tu px me renseigner ou chercher la-dessus ?
  12. Bonjour tout le monde, comme l'indique l'objet du sujet quelqu’un aurai un document ou exemple de calcul d'une semelle soumis un couple N M ? Merci d'avance
  13. Civil Engineer007

    Pré-dimensionnement des étalements

    Bonjour, Poutre : En cas d'une poutre isostatique : L/10 : L étant la portée entre axe de poteaux En cas d'une poutre hyperstatique( à plusieurs travées) : L/16 Poteau : S (m²) étant la section d'un poteau : S = Nser/15 (σb= 0.6 fc28 = 15 Mpa) Nser étant la charge à l'ELS en MN. Plancher corps creux : Lx < Ly étant les deux dimensions du plancher selon x et y. H=Lx/22.5 ( lx/(20 à 25); 22.5 est prise pour notre cas au maroc) 16 = 12+4 ; 20 = 16+4 ; 25 = 20+5 ; 30 = 30+5 Dalle pleine : a = lx/ly ; lx<ly si a>=0.4 --> dalle porte dans les deux sens H = lx/30 : isostatique ; H = lx/40 : Hyperstatique. si a<0.4 --> dalle porte dans un seul sens H = lx/20 : isostatique H = lx/25 : Hyperstatique. En tout cas c'est ce qu'on fait au maroc Bonne continuation
  14. Civil Engineer007

    Calcul du radier - Moments sismique

    Bonjour Mr @AITELHADJ Farid Pouvez vous me donner une capture écran parce que dans étage ---> effort on trouve qu'un sel moment Mz !!! je pense que vous voulez dire tableau des réactions (voir photo en pj), là on a des moment Mx et My mais lequel à prendre en compte ? "la somme des réactions" pour la méthode à base de Vx je le multiplie par quoi ? l'excentricité ex=Xg-Xt
  15. Civil Engineer007

    Dalle BA portant dans 1 sens ou 2 ?

    Si Lx/Ly>0.40 la dalle porte dans les deux sens. en BAEL les portées sont mesurées entre nu d'appui, alors qu'en Eurocode 2 entre axes. Cdt
×
