Bonsoir,

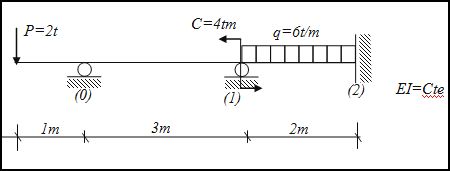

je souhaite établir le diagramme des moments de cette poutre continue sur l'exercice joint.

le moment appliqué sur l'appui du centre me tracasse puisque j'ai du mal à déterminer les systèmes élémentaires pour faire la superposition des moments.

Merci pour votre aide.

salaam !

tu ne pourras pas résoudre le problème avec le théo des 3 moments, tu peux utiliser la méthode des foyers, c rapide et facile aussi, le couple appliqué au niveau de l'appui 1 causera une discontinuité de moment c tout.

Quand on a un appui double ou simple avec moment quel est la valeur du foyer à considérer ? merci

salaam !

tu ne pourras pas résoudre le problème avec le théo des 3 moments, tu peux utiliser la méthode des foyers, c rapide et facile aussi, le couple appliqué au niveau de l'appui 1 causera une discontinuité de moment c tout.

Pourquoi pas l'équation des trois moments? je crois qu'elle valable...non?

Bonsoir,

je souhaite établir le diagramme des moments de cette poutre continue sur l'exercice joint.

le moment appliqué sur l'appui du centre me tracasse puisque j'ai du mal à déterminer les systèmes élémentaires pour faire la superposition des moments.

Merci pour votre aide.

bonjour,

vous pouvez calculer votre système hyperstatique par la méthode de muller breslau,vous dégradez le 1premier appui et le second appui,vous caluer les moments pour chque cas de chargement,les inconnues hyperstiques sont les réactions soit X1 et X2

j'ai fait le calcul,et cela donne comme équation canonique: 1) -176,33+41,67X1+8,67X2=0

2) -41,33+8,67X1+2,67X2=0

après résolution nous avons X1=3,11T, X2= 5,38T et la réaction du 3° appui 5,51T d'ou le moment en faisant un état de superposition soit- 28Tm+ 3,11x5+5,38x2=-1,690Tm,pour les autres appuis même principe sur le 2° appui vous allez avoir un moment de -2,667Tm et 1,333Tm,j'ai fait une vérification avec la machine nous avons X1=3,111T X2=5,389T et le dernier appui 5,50T avec un moment de 1,667Tm peu différent de 1,690Tm

cordialement

gérard demeusy

Si le nom de la méthode muller breslau ne te dis rien, cherche la méthode des forces.

La méthode des déplacements ne serait-elle pas aussi applicable?

bonjour guillaume,

en effet la méthode des forces découlent de Muller Breslau,et de bertrand de fontviolant

cordialement

gérard demeusy

assalamou alaikoum

l'exercice et la solution se trouvent dans le livre de (resistance des materiaux) N. Bourahla.

dans la page 145.

(il est disponible sur le net).

cordialement.
