salut à tous;

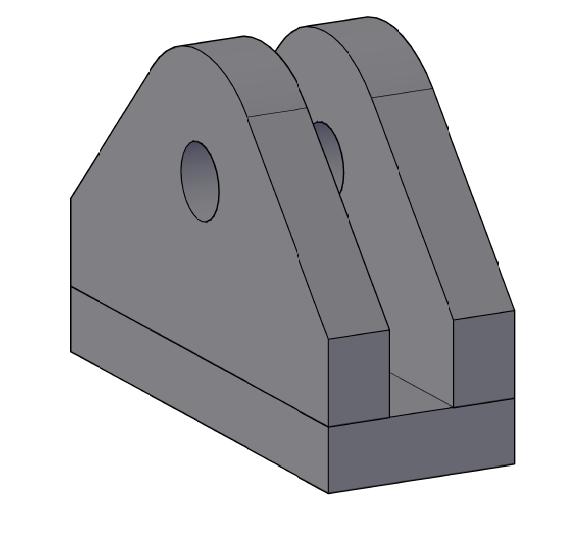

je veux realiser une articulation composé par : (tube rond creux 235*5 + chape +axe) , pouvez vous me donner la demarche à faire pour le calcul des dimensions de l'axe et la chape convenables.

Merci d'avance

bonjour,

avant de calculer la chape,il faut connaître les sollicitations,elles sont statiques ou dynamique.les deux flasques ou joues reprennent l'effort,le trou est de 236mm, la cota a distance du bord du trou,par rapport au contour circulaire que l'on designe par b si b=a l'effort pondéré exercé sur la joue soit F/2 du fait qu'il y a deux jouesdoit être < ou égale a 1,2x exa x sigma e avec e=épaisseur de la joue, a= distance entre le bord du trou,et le contour circulaire,sigma e= limite élastique de l'acier. pour plus de détail voir Note technique n°105 de R. Delesques.Il faut vérifier la pression diamétrale,mais en général ce cas n'est pas prépondérant.Dans l'eurocode 3 attache par axe d'articulation,le rayon du contor circulaire de la chape par rapport a l'axe du trou doit avoir un rayon de 1,6x diamètre du trou,il faut des exigences géométriques du type B pour définir l'épaisseur il faut que l'épaisseur soit > ou égale a 0,7x( F elu/sigma e)^0,5(limite élastique du matériau)Pour kes soudures,elles seront a plein coeur'ou interpénétrées,il n'est pas nécessaire de les calculer en cas de soudures interpénétrées

cordialement

bonjour;

c'est facile tu n'a qu'a appliqué l'article 3.13 de l'eurocode 3 NF EN 1993-1.8,

soit tu fixe l'épaisseur et tu calcul la géometrie, soit l'inverse.

gerard demeus

BONJOUR .S.V.P C'EST URGENT VOUS AVEZ UN EXEMPLE DE CALCUL SUR FICHIER PDF OU WORD?

Le 31/05/2011 à 23:03, gerard demeusy a dit :

bonjour,

avant de calculer la chape,il faut connaître les sollicitations,elles sont statiques ou dynamique.les deux flasques ou joues reprennent l'effort,le trou est de 236mm, la cota a distance du bord du trou,par rapport au contour circulaire que l'on designe par b si b=a l'effort pondéré exercé sur la joue soit F/2 du fait qu'il y a deux jouesdoit être < ou égale a 1,2x exa x sigma e avec e=épaisseur de la joue, a= distance entre le bord du trou,et le contour circulaire,sigma e= limite élastique de l'acier. pour plus de détail voir Note technique n°105 de R. Delesques.Il faut vérifier la pression diamétrale,mais en général ce cas n'est pas prépondérant.Dans l'eurocode 3 attache par axe d'articulation,le rayon du contor circulaire de la chape par rapport a l'axe du trou doit avoir un rayon de 1,6x diamètre du trou,il faut des exigences géométriques du type B pour définir l'épaisseur il faut que l'épaisseur soit > ou égale a 0,7x( F elu/sigma e)^0,5(limite élastique du matériau)Pour kes soudures,elles seront a plein coeur'ou interpénétrées,il n'est pas nécessaire de les calculer en cas de soudures interpénétrées

cordialement



BONJOUR .S.V.P C'EST URGENT VOUS AVEZ UN EXEMPLE DE CALCUL SUR FICHIER PDF OU WORD?

Bonjour,

Comment je vérifie le glissement d'un collier de type échafaudage sur Robot?
