salut,

j'ai pas mal de questions sur la modelisation et j'esp que je trouve des réponses mes amis :



1/esq on est obligé de modeliser les nervures dans le cas d'un plancher en corps creux sur robot?



y-a t'il une méthode pour modeliser les nervures?

----------------------



2/ esq il est obligatoire de modeliser les escaliers et les balcons ? (dans sap, etabs ou robot) car j'ai vu pas mal d'ingénieur qui ne modelisent pas ces derniers !!!!



---------------------------

j'ai trouvé une structure modelisée par un ing de ctc et j'ai vu des nervures au planchers !!!!





salut mon ami, pour la modilisation des planchers il suffit qu'on donne le G et le Q en surface aprés le SAp 2000 ou ROBOT va les transmettre en  chargement liniére aux potres principales , pour ta 2 emme question , les balcons doivent etre modilisés et aussi les escaliers puisque sans modilisation des escaliers , l'inertie réelle est inssufisante-----on poura avoir un comportement instable de la structure vis à vis le seisme.

bonjour

voir la pièce jointe

deux méthodes pour modéliser le corps creux sur robot



Méthode -1-

http://www.4shared.com/rar/eH69mucp/methode-1-.html?

Méthode -2-

http://www.4shared.com/rar/JKxgtF0a/methode-2-.html?



méme structure mais  méthode1 à 1424KB et méthode2 à 3608KB

maginé un structure de R+5+Sous sol  ????????? KB



 vous remarquez dans méthode 1 que les charges de la dalle 16+4 est pris totalement par les poutres est ce le cas

mais dans la méthode 2  elle est calculé comme une dalle càd la règle du trap-tri alors  les chainages prend la charge du triangle ce n'est pas le cas

Modifié Avril 7, 201313 a par NEZLI

merci NEZLI

donc le premier méthode de bardage et le juste ? ou bien non

- et merci encore.

bonjour



Pour-être-juste-il-faut-peut-être-ôpter-pour-la-2°-méthode-afin-d"intégrer-les-rigidités-des-planchers

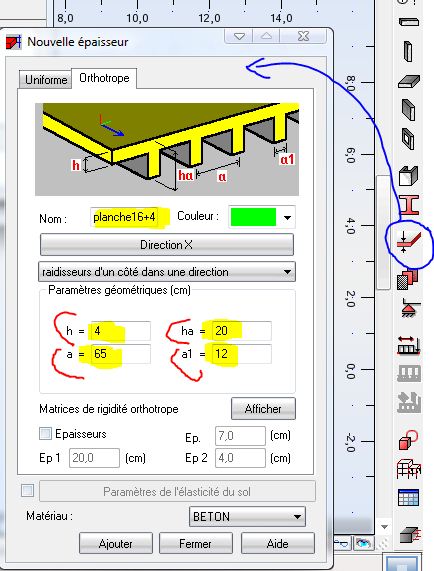

il-faut-prendre-un-plancher-orthotrope-comme-la-montrer-notre-ami-Abdeslambrahim-en-outre



il-faut-intégrer-également-les-escaliers-et-les-balcons-(calcul-des-rigidités+-centres-de-torsions/gravités)



Bon-courage
