Conception d'une structure d'escaliers

[issun]

Salut tout le monde,



J'ai un petit souci avec une conception et modélisation d'une structure en acier abritant un monte-charge et des escaliers qui permettent d’accéder à deux différents niveaux (+6.50, 11.10 m), elle est de dimension en plans (6.30 x 5.85 m) et d'une hauteur de 17.40 m.



Le problème est que ma structure est stable vis-à-vis les déplacements suivant l'axe (y-y) (axe de faible inertie pour les poteaux), mais quand je rajoute la structure porteuse des escaliers (limons, palier de repos) elle devient instable même en rajoutant un maximum de palais de stabilité.



Je tiens a précisé que j'ai essayé d'augmenter les profilés du palais de stabilités et que rien n'a changé ; Pour les poteaux c'est un peu délicat de trop augmenté leurs section vu qu'ils vont reposer sur des poteaux en béton armé qui ont déjà étais réalisé par le passé.

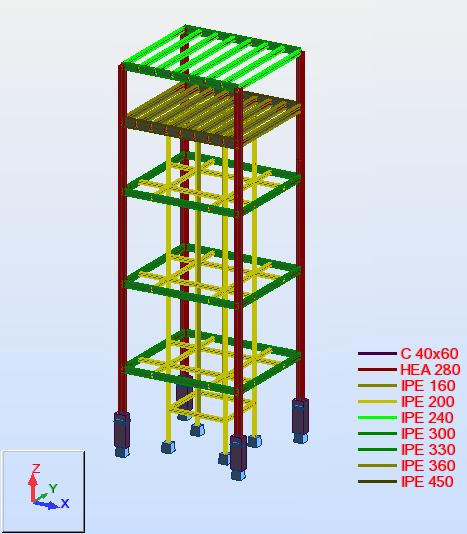

Je joins une image de ma modélisation sur logiciel Robot (sans escalier ni de palais stabilité)





Je mets aussi à votre disposition le fichier ROBOT (à noter que je suis débutant sur ce logiciel, vos corrections sont les biens venus).



http://www.4shared.com/file/5LdO8VHk/Structure_Escalier_Finale_sans.html



J'espère que j'ai bien expliqué mon problème.



Je vous remercie pour vos réponses !

Edited April 12, 2013 by issun

[gui37]





Edited April 17, 2013 by gui37
