Chellabi

Calcul de l'ouverture de fissure

Recommended Posts

Je voudrais savoir  pourquoi est-ce qu'on ne tient pas compte de l'effort normal dans le calcul de la contrainte dans les armatures de béton armé tendu бs , (on met  бs=Mser/(zc*As) meme s'il y'a un effort normal (soit de traction ou compression)

avec εsm-εcm=max[{(бs-kt *(fct , ef/f Ppeff) *(1+alfae*p, eff)}/ Es , 0.6*( бs /Es )]

Partager ce message


Lien à poster
Partager sur d’autres sites

Découvrez RFEM !

Le logiciel de calcul de structure multi-matériaux (acier, béton, bois, verre, etc...).

Dlubal

RFEM permet le calcul et le dimensionnement de tous types de structures selon les Eurocodes. Idéal pour le travail selon la méthode BIM, il est compatible avec les dernières versions de Tekla, Revit, AutoCAD et avec les formats d’échange les plus courants (IFC, STP, IGES, SAT, STEP, ...).

Plus de 45 000 utilisateurs dans 80 pays dans le monde font confiance aux logiciels Dlubal.

Profitez dès à présent de la version d’essai de 90 jours gratuite pour le tester : https://goo.gl/v40pVp

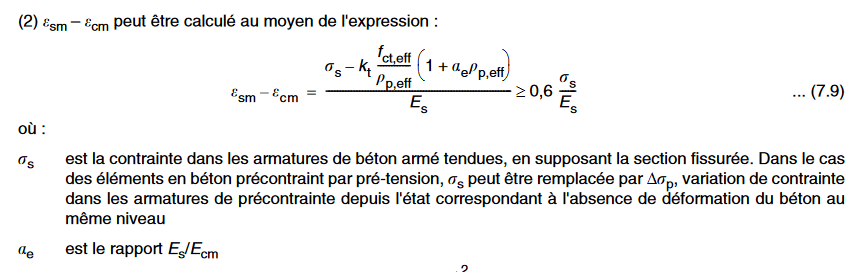

Selon l'EC 2 partie 1.1 paragraphe 7.3.4 ,




Il incombe alors à l’ingénieur de calculer la contrainte réelle de traction dans ses armatures en fonction des sollicitations (flexion simple ou composée).

Dans le cas d'une section soumise à une flexion composée entièrement comprimée, il n'y a pas lieu de calculer une ouverture de fissures tout simplement par ce qu'on a pas de traction.

Dans le cas d'une section soumise à une flexion composée partiellement tendue (ou si tu veux partiellement comprimée) , Il faut bien prendre en compte la traction dans le calcul de la contrainte.

Cdt.

  • Merci 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Pas exactement, l'effort de traction est repris pas la nappe sup et inf. Ajouter Nser/As aàta contrainte de flexion serait trop défavorable. Je dirais plutôt 0,5*Nser/As dans le cas ou l'effort de traction est repartie équitablement entre les nappe sup et inf.

  • Merci 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,

On peut négliger l'effort normal s'il est favorable. Dans le cas présent la compression réduit l'ouverture des fissures.Pour être sécuritaire l'on peut négliger l'effort de compression. Si l'on est pas sur que cet effort de compression sera présent a tout moment (quasi permanent), il serait judicieux de ne pas le prendre en compte.

Cdt.

  • J aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites
