Bonjour,

J'ai une petit problématique .



J'ai un voile existant à renforcer car il est en flexion sous poussée des terres .

C'est un voile standard comment je peux le reforcer en utilisant des poutres métalliques pour prendre la flexion .



CDT

Bnjr

es ce que t'a une flèche en tete ou flexion des parois

flexion des parios

si tu met des poutres horizontales ou verticales tu dois crée des butons appuyer tes poutres

si non chercher des appuis sur la structure existante

bon, si t'a des photos ou schéma sa sera mieux pour comprendre

ce sont des places de parking

on n'a pas trop d'espace

à l’instant, alibai a dit :

ce sont des places de parking

on n'a pas trop d'espace

Ok , je propose plutot de crée un raidisseur ferraillé au milieu de ton voile

que de faire toute  cette jym



le pb que le voile est déja fissurer et je pense à cause de la poussée des terres et du fluage et les charge permanents, le voil est deja a 2cm de deplacement ce qui entraine une obligation de creer un dipositif de compression qui elimine la poussée .

le parking ne permet pas de faire bcp d'espace . avez vous d'autre solution ou un exemple ?

Il y a 4 heures, alibai a dit :

le pb que le voile est déja fissurer et je pense à cause de la poussée des terres et du fluage et les charge permanents, le voil est deja a 2cm de deplacement ce qui entraine une obligation de creer un dipositif de compression qui elimine la poussée .

le parking ne permet pas de faire bcp d'espace . avez vous d'autre solution ou un exemple ?

Bonsoir

Si tu veut bien nous poster des photos ou alors un plan de relevé des fissures pour mieux diagnostiquer le pb et propositions de solutions en conséquence

A vous lire





D'après votre croquis les fissures de situent à quelle niveau étage du parking : à tous les niveaux ou au dernier niveau seulement ?



la fissure se situe au niveau R-1

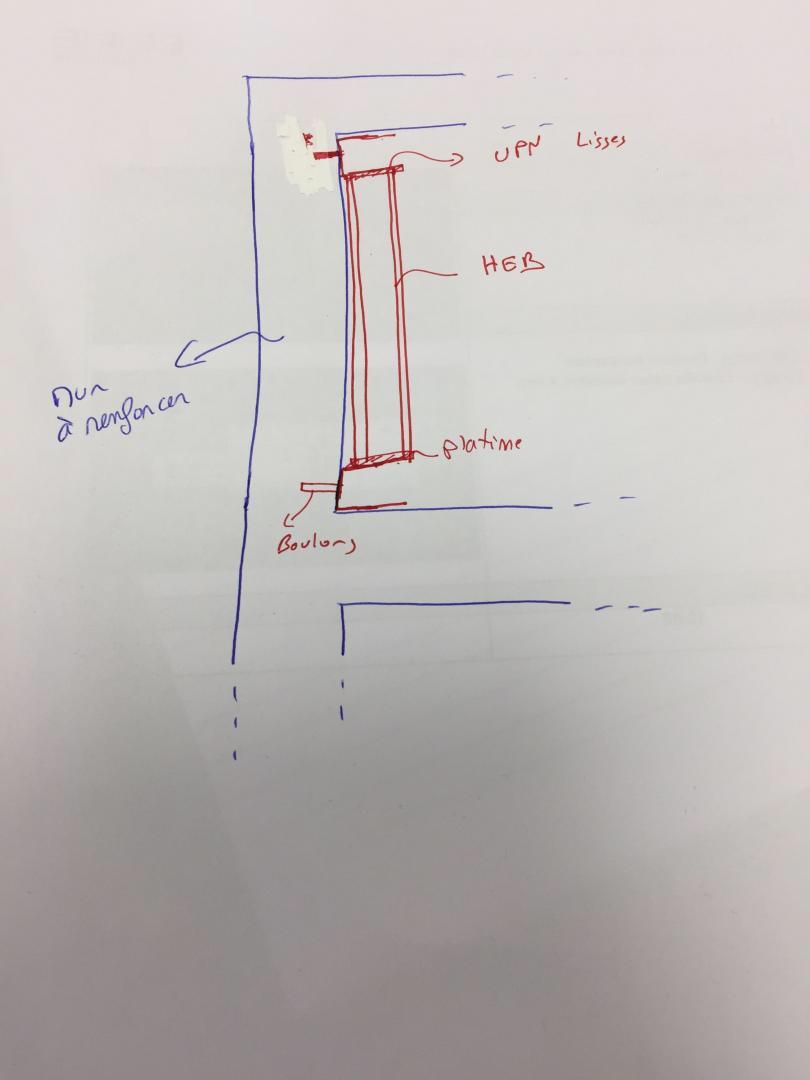

je vais vous poster des photos et une vue ne elevation

ma question est sur le voile periphérique



la fissure est vericale du haut vers le bas

il y a 16 minutes, alibai a dit :

la fissure se situe au niveau R-1

je vais vous poster des photos et une vue ne elevation

ma question est sur le voile periphérique



la fissure est vericale du haut vers le bas

La structure BA vue de face est ce qu'elle est la même en élévation R-1,R-2 et R-3 ?

Fait nous un schéma vue de face avec cotation et localisation des fissures ainsi que la taille de leurs ouverture en mm

Dernière le voile existe t'il un réseau d'assainissement, etc et à quelle distance (en hauteur et en longueur) de ton voile ?

Si vous disposez des plans de ferraillage : le mur est il ferraillé de la même façon à tous les niveaux ?

A+
