Bonjouur,

Svp je suis entrain de faire une étude dynamique  d'un R+5 sur ROBOT ,ma question sur l'effet de torsion :

est ce que je dois entrer  les valeurs de e1 et e2 pour chaque plancher puisque j'ai à partir du 3éme étge Lx et Ly les mêmes où je dois prendre le max ???

Merci

???? UPPPP

Bonsoir,
Pouvez-vous éclaircir (développer) votre question pour que je puisse vous répondre ?

Bonsoir Mr

alors  dans Options de calcul ->type d'analyse j'ai saisie l'excentrement suivant X el l'autre suivant Y ,le problème  c'est que parmi ces valeurs de LX ,LY et ex0 ,ey0 lesquelles saisie dans la direction x et dans la direction Y ? est ce je dois choisir le max ou bien je dois avoir EX1 ,EX2 ,EX3..

Le 24/05/2018 à 19:28, Rim mayar a dit :

Bonjouur,

Svp je suis entrain de faire une étude dynamique  d'un R+5 sur ROBOT ,ma question sur l'effet de torsion :

est ce que je dois entrer  les valeurs de e1 et e2 pour chaque plancher puisque j'ai à partir du 3éme étge Lx et Ly les mêmes où je dois prendre le max ???

Merci

Bonjour,

D'abord il faut bien précisé qu'on a deux  excentricités théoriques et accidentelles:

1) L'excentricité théorique :

- Excentrement ex0 - distance entre le centre de rigidité et le centre de gravité, projetée sur l'axe X

- Excentrement ey0 - distance entre le centre de rigidité et le centre de gravité, projetée sur l'axe Y

pour cette excentricité le logiciel RSA la calcul automatiquement pour chaque étage.

2) L'excentricité accidentelle :

- excentrement accidentel en X - ex1 : e1 =±0,05Lx

- excentrement accidentel en Y - ey1 : e1 =±0,05Ly

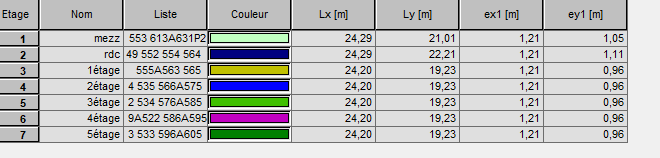

pour cette excentricité on doit l'introduire au niveau de l'analyse modale -analyse avancées-définir excentrement comme montré dans la figure ci dessous:

le logiciel calcul pour chaque étage l'excentricité selon les  dimensions du chaque plancher.

après dans le tableau étage on va trouver les deux excentricités théoriques et accidentelles

Slts.

Le 24/07/2018 à 16:28, sofiane81 a dit :

Bonjour,

D'abord il faut bien précisé qu'on a deux  excentricités théoriques et accidentelles:

1) L'excentricité théorique :

- Excentrement ex0 - distance entre le centre de rigidité et le centre de gravité, projetée sur l'axe X

- Excentrement ey0 - distance entre le centre de rigidité et le centre de gravité, projetée sur l'axe Y

pour cette excentricité le logiciel RSA la calcul automatiquement pour chaque étage.

2) L'excentricité accidentelle :

- excentrement accidentel en X - ex1 : e1 =±0,05Lx

- excentrement accidentel en Y - ey1 : e1 =±0,05Ly

pour cette excentricité on doit l'introduire au niveau de l'analyse modale -analyse avancées-définir excentrement comme montré dans la figure ci dessous:

le logiciel calcul pour chaque étage l'excentricité selon les  dimensions du chaque plancher.

après dans le tableau étage on va trouver les deux excentricités théoriques et accidentelles

Slts.

Bonjour Mr, merci énormément pour votre réponse bien détaillée (je excuse pour le retard )

Il y a 16 heures, Rim mayar a dit :

Bonjour Mr, merci énormément pour votre réponse bien détaillée (je excuse pour le retard )

bonjour,

De rien, avec plaisir
