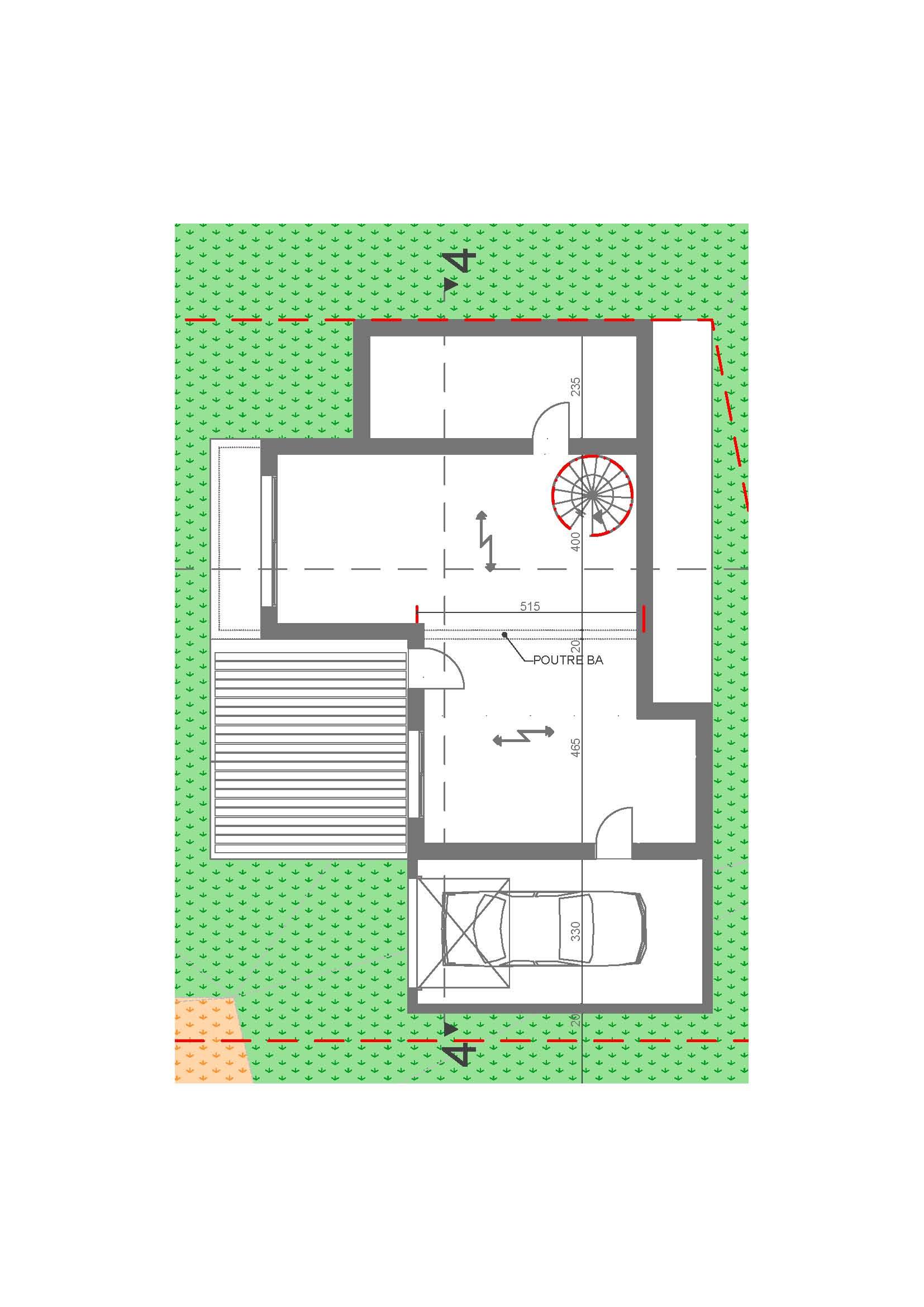

Bonjour. Je cherche à dimensionner une poutre de 515 cm de portée de nu à nu pour reprendre le plancher d'étage d'une maison d'habitation réalisé en poutrelles et hourdis (1er cas de figure). Possibilité de créer un appui intermédiaire (poteau) au 1/4 ou 1/3 de la longueur (2ème cas de figure). Merci de votre aide. Cdt, Manuel.

Bonjour,,

Dans un autre post vous indiquez une toiture végétalisée de 30 cm. Est ce le cas ici ? car c'est très lourd pour la structure.

J'ai compté 2,6 T/ml pour la terre végétalisée et 1,95 T/ml pour le poids propre du plancher + isolant. J'ai ajouté 0,35 T/ml de charge d'exploitation (entretien toiture). Il faut une poutre de section 30x55 cm de haut (plancher compris)

Je vous conseille de diminuer la terre en toiture si possible.

Merci pour ce calcul. Non cette poutre ne reprend pas la toiture mais le plancher d'étage donc juste un plancher poutrelle et hourdis avec table de compression et un parquet collé. La toiture végétalisée sur isolant ne concerne que l'autre post et vous avez raison autant la passer à 15 cm d'épaisseur plutôt que 30. Avez vous compté le poids de la neige pour la toiture ?

OK, alors pour les charges : 1,95 T/ml de poids propre de plancher + 0,65 T/ml d'exploitation (0,15T/m² pour des logements) + 0,23 T/ml pour le poids du revêtement et des cloisons. On obtient une section de 20x50h. La flèche reste dans les limites de l'Eurocode 2 et des règles professionnelles.





Pour l'autre poutre en toiture, il faut prendre en compte effectivement un peu de neige (45 kg/m² sauf si le projet est en montagne). Généralement pour de la végétalisation classique, 10 ou 15 cm suffisent largement.

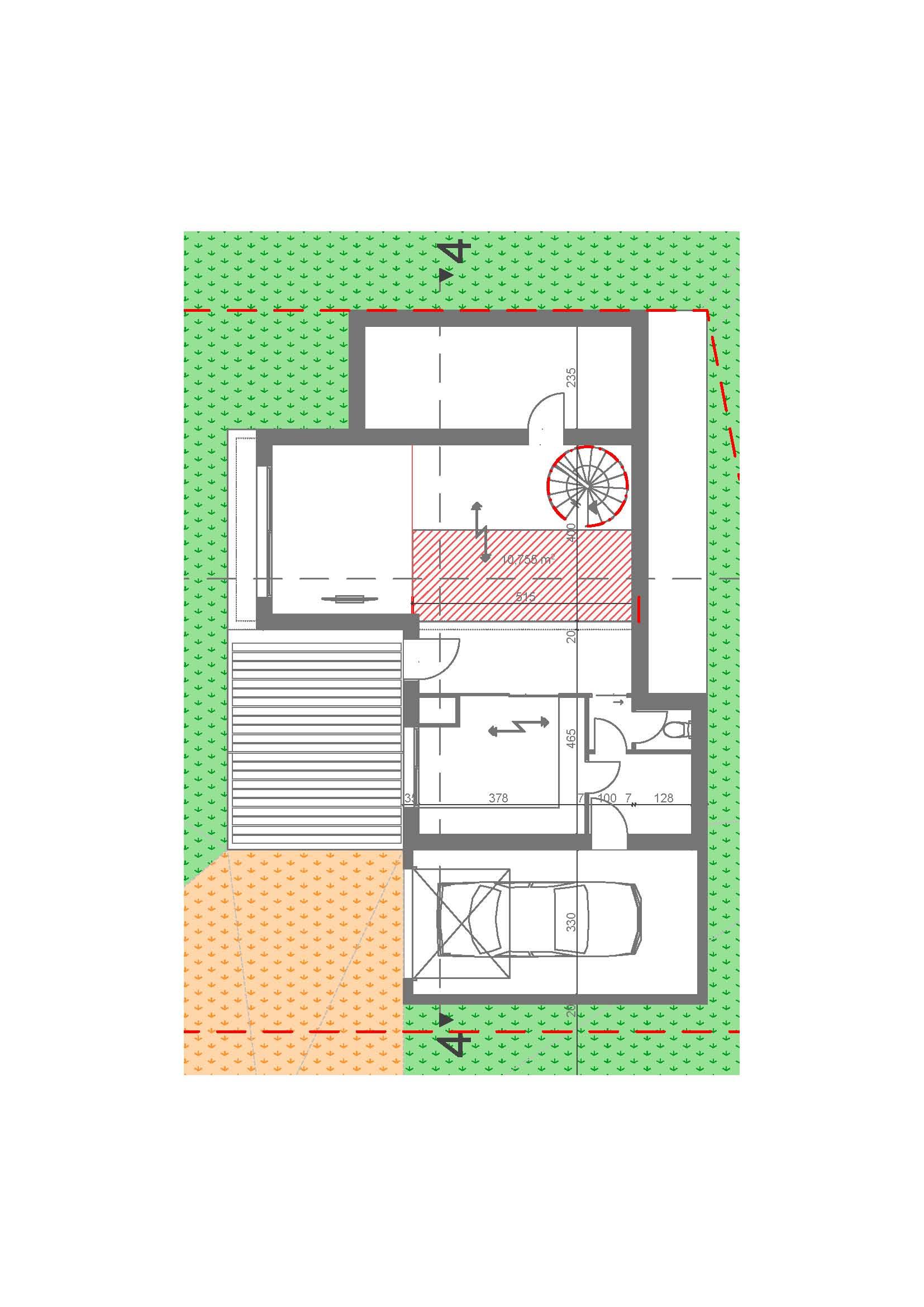

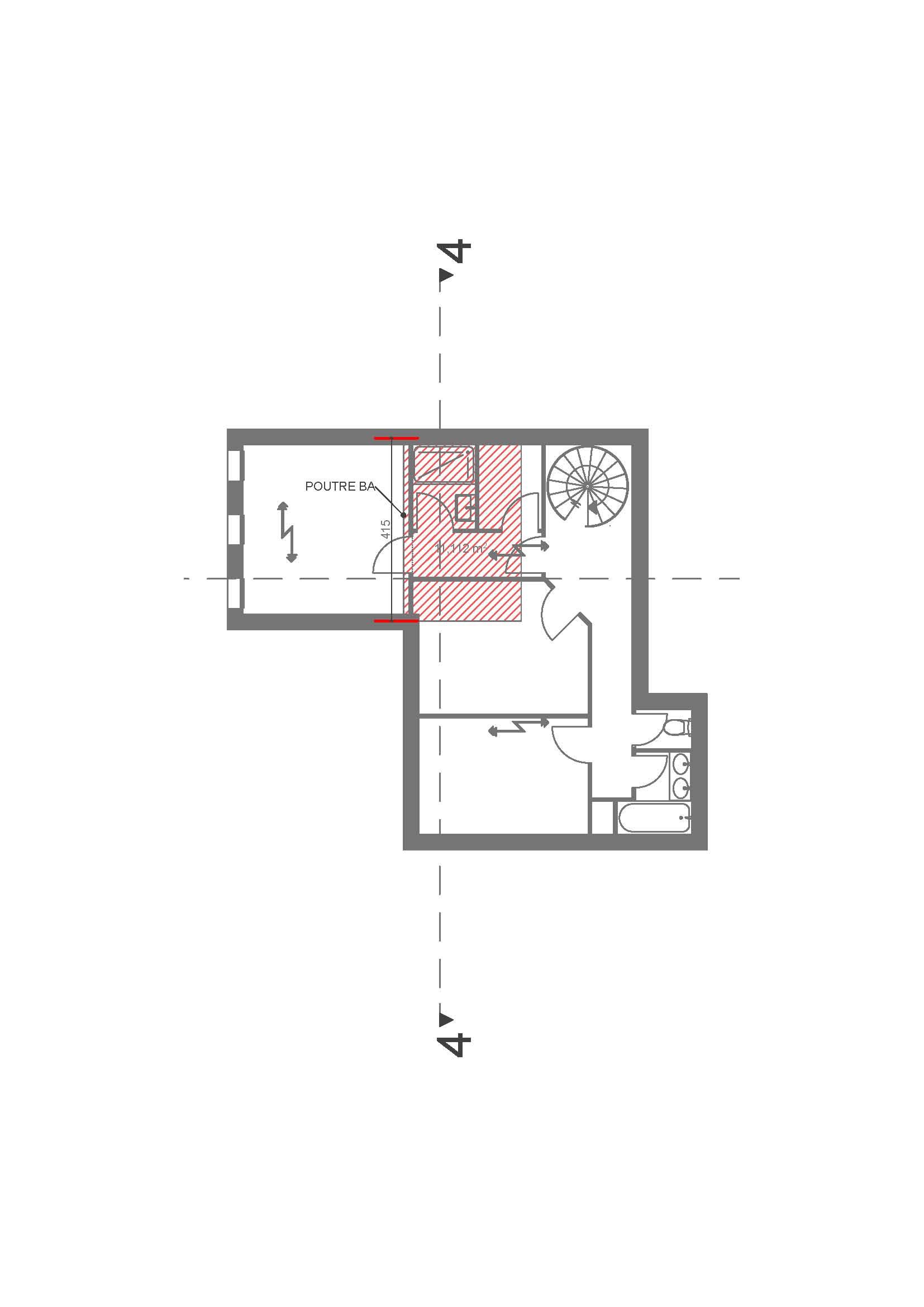

Merci pour la correction de ce calcul. Juste une question : les charges (propres, d'exploitation et autres) que vous prenez en compte sont plus de deux fois supérieures à celles auxquelles j'arrive rapportées à la surface de plancher en appui sur la poutre (hachuré rouge sur les plans) si je prends 285 kg/m² de poids propre pour un 16+4 poutrelles et hourdis, 150 kg/m² charges d'exploitation et 50 kg/m² pour un sol carrelage de finition. Dans le cas de la poutre 1 cela me donne : 285+150+50 X 10,7 m² = 5189 kg rapporté au ml de poutre : 5189 kg/5,15 ml = 1007 kg/ml. Si j'additionne vos valeurs je trouve : 1950 + 650 + 230 = 2830 kg/ml. Certes il y a d'autres éléments de poids comme les cloisons, mais cet écart me semble tout de même important. Comment faites-vous votre compte ? Cdt.

Pour 2 raisons :

• J'ai pris en compte un poids propre pour le plancher hourdis un peu plus lourd (450 kg/m² + prise en compte 50 kg/m² pour les cloisons de l'étage), mais surtout j'ai compté une portée 2x plus grande que vous avec le plancher de l'autre côté de la poutre. Les flèches que vous indiquées semblent être les sens de portées des planchers ? ce qui est un peu bizarre car on porte dans le sens de la grande portée au niveau de l'entrée. Dans ce cas-là une poutre 20x45h (épaisseur plancher comprise) est suffisante

Modifié Janvier 20, 20206 a par canartik

Oui en effet j'avais pris le parti de porter dans le sens de la grande longueur au-dessus de l'entrée précisément pour alléger la charge de la poutre du séjour et réduire ainsi ses dimensions. Merci beaucoup pour votre aide. Cdt,
