Bonjour à tous

lors du calcul sismique d'une structure il faut vérifier certaines conditions :

- la masse cumulée suivant X et Y >90%

- la période < 2s

- fréquence entre 5 et 33 Hz

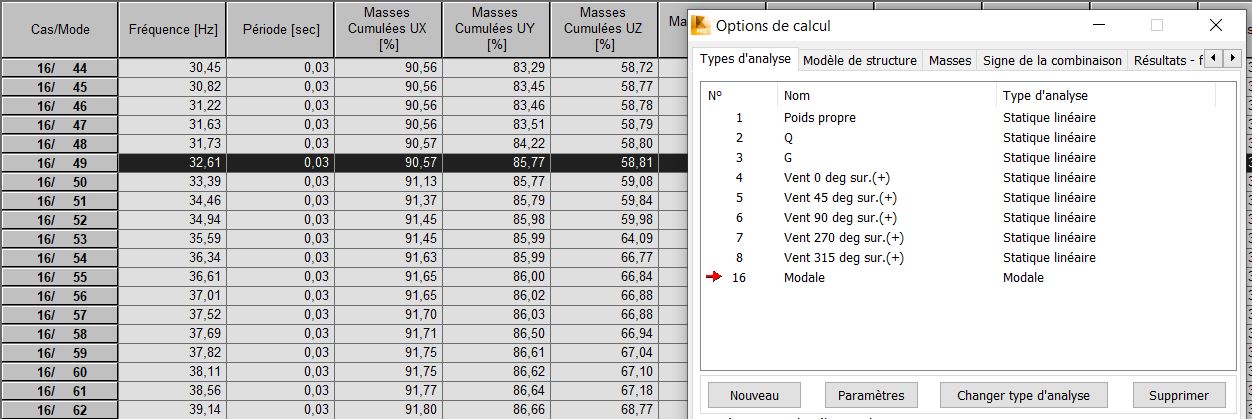

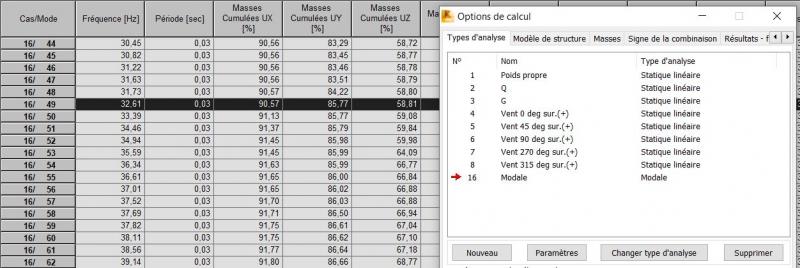

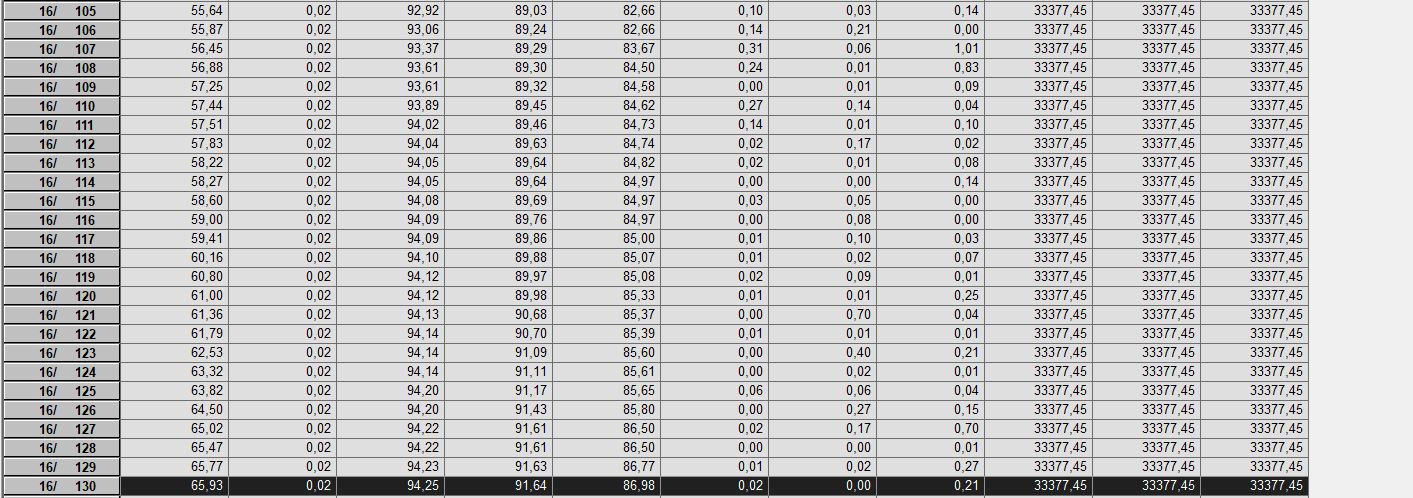

ma structure a demandé 130 modes pour vérifier la première condition, et là la troisième condition n'est plus vérifiée!

can you help?

Bonjour,

Si T>2s, cela revient à fréquence supérieure à 0.5Hz. Les fréquences ce doit être entre 0.5 et 33Hz.

Quelle règlementation utilisez vous ? Pour une fréquence supérieure à 33Hz quelle est l'accélération de votre spectre ? Est elle constante ? En fait, à partir d'une fréquence donnée, l'accélération des masses non encore mobilisées devient très faible, elles (les masses restantes) créent un effort horizontal minime. Vérifiez l'accélération de votre spectre à 33Hz pour vous en convaincre.

Si vous avez une structure avec des barres longues, et que vous ne l'avez pas déjà fait, je vous invite à rajouter des noeuds (utiliser l'outil : édition -> diviser barre -> en N partie en activant "générer noeuds sans diviser barres") afin d'avir un noeud tout les 1m environ. Les masses étant affectées aux noeuds, les masses des noeuds d'appuis ne peuvent pas être mobilisées : une barre qui n'a que 2 noeuds : 50% à chaque noeud, si un des noeuds est un appui, vous perdez 50% du poids de la barre dans les masses mobilisables. Ca vous aidera peut être à atteindre les 90% de masse plus tôt (pensez à sauvegarder dans un nom de fichier différent avant de faire la manipulation pour pouvoir revenir en arrière facilement)

Bon courage.
