Bonjour à tous,

J'aurais besoin de conseils sur la faisabilité de la réalisation d'un radier incliné pour un bassin, avec une pente de 10%.

Est-il possible de justifier cela par des calculs similaires à ceux utilisés pour un radier sur terre plat ? J'apprécierais tout partage d'expérience ou de connaissances sur ce sujet.

Merci d'avance pour votre aide

Bonjour,

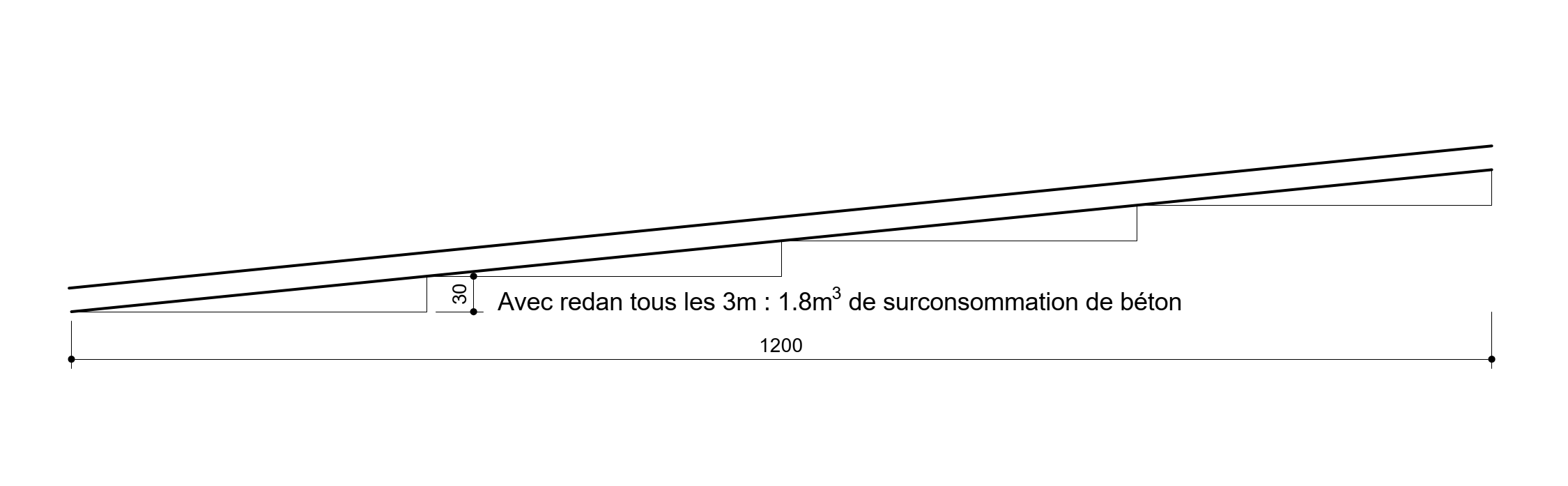

Attention au glissement. Lorsque le DTU terrassement existait encore, il préconisait que les fond de forme des fondations soient horizontales : redans à prévoir.

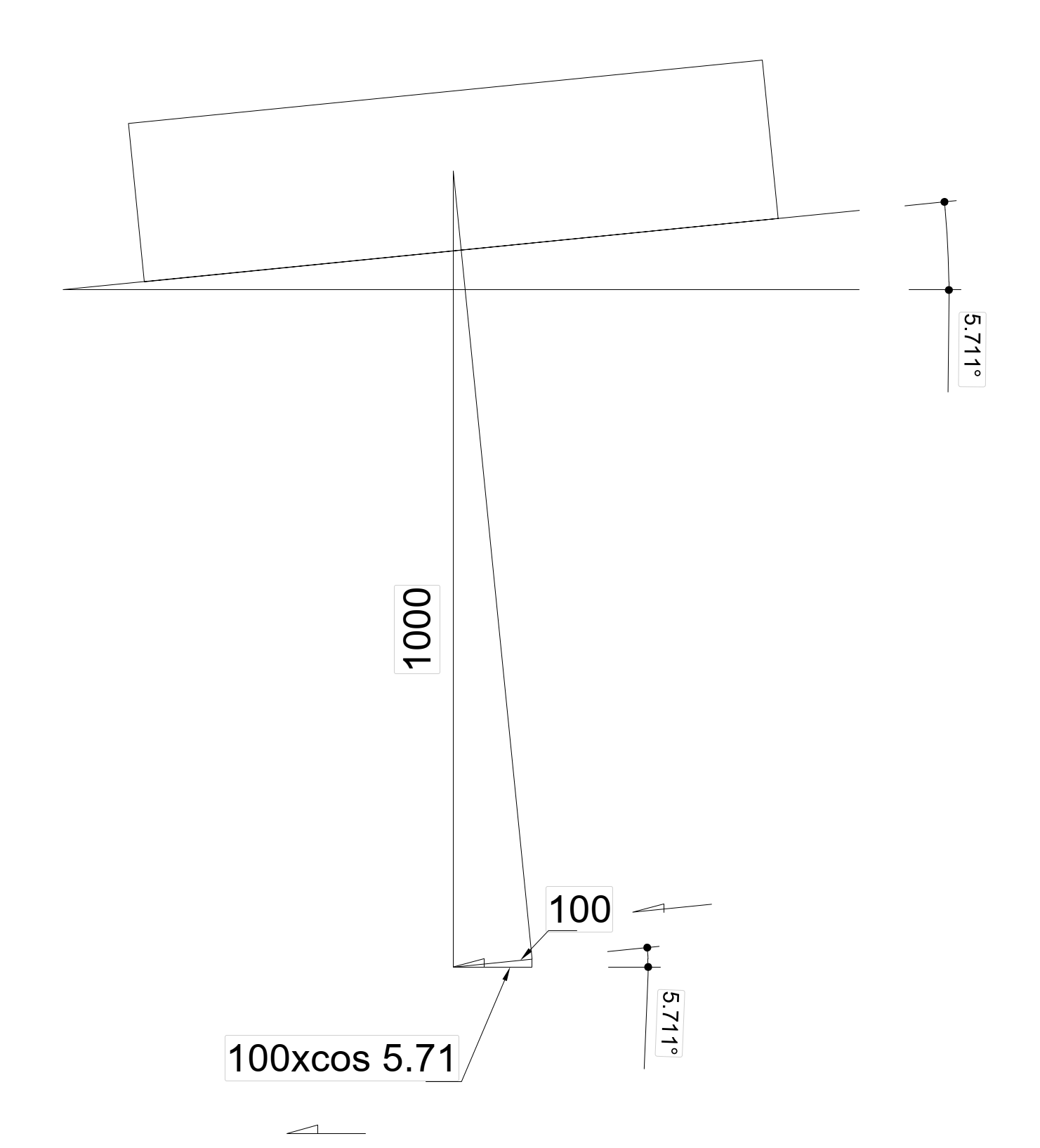

10% = 5.71°. On a habituellement un angle de frottement à l'interface fondation de 20 à 30° selon la nature du sol, c'est en tout cas ce qui est pris dans le calcul justificatif au glissement. Les efforts verticaux vont entrainer une réaction horizontale à prendre en compte dans les calcul (10% de pente donne : 10% d'efforts selon la pente, soit 10%xcos5.71 selon l'horizontale si je ne me trompe pas).

La capacité portante du sol sera à réduire en fonction du coefficient d'inclinaison de la charge et de l'inclinaison du talus (idelta et ibeta).

SI zone sismique : il y a un coefficient d'amplification topographique à ajouter.

Cordialement.

Bonjour

merci @Tony_Contest cad le redan est obligatoire dans ce cas ? et est-il en gros Béton ?
La DDC n'est pas très étendue, car il s'agit d'un bassin contenant uniquement de l'eau et je prend en considération  la chargeuse qui sera utilisée pour l'entretien.

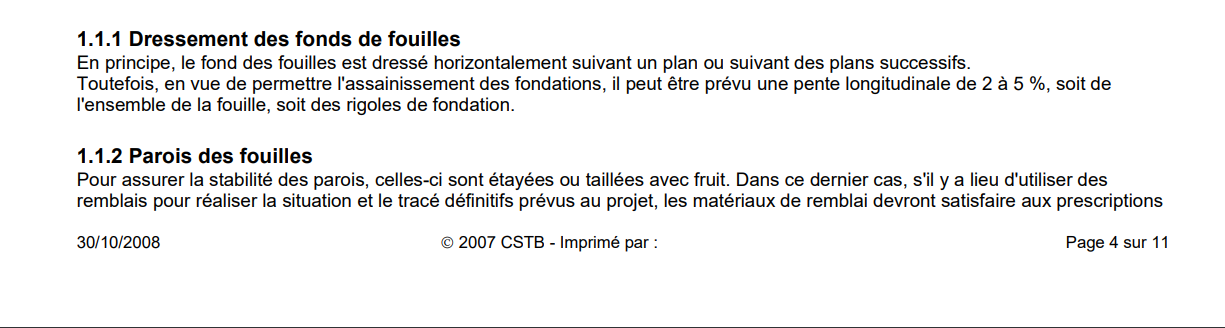

SVP est-ce que vous avez l'extrait du DTU relatif au terrassement qui indique que la fondation doit être à niveau horizontale ?
merci.

Apparemment, une pente maximale de 5% est réglementaire

Bonjour,

Pas de gros béton, coulage en 1 fois sinon le problème est reporté au niveau de la reprise de bétonnage.

De quelle norme vient l'extrait ?

DTU 13.1 P1-1, §9.4 pour les redans, mais ça concerne plutôt les semelles filantes.

Cordialement.

Bonjour j'ai trouvé sur internet

CD-DTU V2 EDITION 150- Décembre 2007

Document DTU 12 (DTU P11-201/CCH) JUIN 1964 : Terrassement pour le bâtiment-cahier des charges DTU

Le 26/01/2024 à 09:29, Tony_Contest a dit :

Bonjour,

Pas de gros béton, coulage en 1 fois sinon le problème est reporté au niveau de la reprise de bétonnage.

De quelle norme vient l'extrait ?

DTU 13.1 P1-1, §9.4 pour les redans, mais ça concerne plutôt les semelles filantes.

Cordialement.

Bonjour
Les redans seront-ils ferraillés ? Si oui, comment calculer leurs sections d'acier ? Ou seront-ils seulement en béton ?

Il y a 22 heures, Zied1 a dit :

Bonjour
Les redans seront-ils ferraillés ? Si oui, comment calculer leurs sections d'acier ? Ou seront-ils seulement en béton ?

Bonjour,

C'est comme vous voulez. S'ils ne sont pas armés ils peuvent être réalisés en gros béton (ce n'est qu'une reconstitution de sol visant à empêcher le glissement) avec chevelus en attente pour liaison entre gros béton et radier. Si vous décidez de l'armer, c'est un radier à inertie variable, pas très pratique à calculer.

Les charges appliquées sur le radier sont elles importantes ?

Cordialement.

Il y a 4 heures, Tony_Contest a dit :

Bonjour,

C'est comme vous voulez. S'ils ne sont pas armés ils peuvent être réalisés en gros béton (ce n'est qu'une reconstitution de sol visant à empêcher le glissement) avec chevelus en attente pour liaison entre gros béton et radier. Si vous décidez de l'armer, c'est un radier à inertie variable, pas très pratique à calculer.

Les charges appliquées sur le radier sont elles importantes ?

Cordialement.

Bonjour
merci pour votre réponse
pour les charges d'exploitation
1-charge de l'eau au grand max son hauteur 1.5m
2-charge de chargeuse qui fait entretien (charge roulante )
Cordialement.

C'est bizarre cette nomination .

Il y a lieu de réaliser un radier en redans avec voiles intermédaires.

Il y a 1 heure, Youness-Geotech a dit :

C'est bizarre cette nomination .

Il y a lieu de réaliser un radier en redans avec voiles intermédaires.

pouvez vous fournir une explication détaillé ?
