Bonjour,

Je suis sur un projet où on a des voiles inclinés mais également des poutres voiles inclinées, je voudrais savoir comment les modéliser sur robobat ? Car les modules voiles et poutre voile ne permettent pas de définir d'angle...

J'ai essayé un peu de modéliser ca sur Robot et CBS pro mais je n'arrive pas à affecter une charge donc si vous avez un exemple concret, je suis preneur.

Sinon je dispose de la gamme GRAITEC également si vous connaissez une astuce dessus.

Merci d'avance.

SALUTATIONS

un voile incliné c'est comme un escalier!!!

donc tu dessine en plan puis en cliquant avec le bouton droit sur l'element

aller au proprièté puis change les coordonées suivant Z

Merci pour ta réponse mais dans quel module de Robot je peux définir cela ? Car je ne trouve pas.

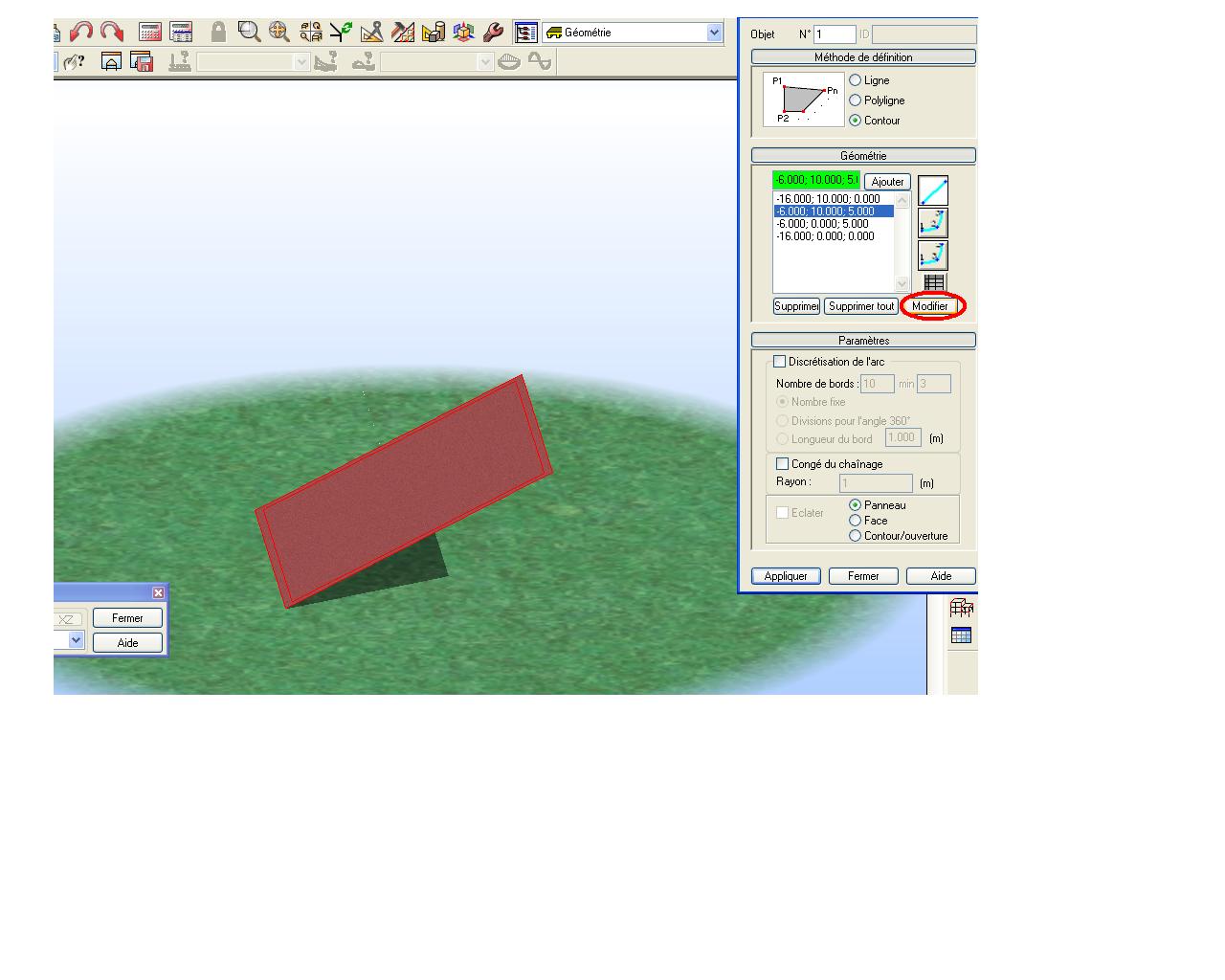

c'est simple tu dessine un paneau en plan avec polyline -contour

puis tu change les coordonée en élévation

Je vais de ce pas essayer ca, merci beaucoup à toi.

Bonjour, pour modéliser un voile incline préparer les axes avec lignes de construction et avec polygones vous dessiner votre panneau en suivant les points d'intersections des axes selon votre inclinaison, essayer c'est très facile.

bonjour,

je suis entrain d’étudier  voile incliné  décoratif de base 40CM et  de longueur 1;20M  ne supportant aucune charge ; est ce que c' faisable   c'est très urgent  voir le schéma  merci d’avance

Fichier(s) joint(s)
