  1. Bonjour à tous, Je souhaiterais savoir ce que vous disposez aux bords libres d'un dallage désolidarisé et hors gel. Le DTU 13.3.1 n'impose rien à ce niveau, est ce que je peux en dispenser? La même question au niveau des joints dilatations, est ce qu'il faut prévoir des ferraillages particuliers. J'ai lu qu'il faut munir de profilé métallique pour protéger les bords du joint mais je ne sais pas qu'est ce que c'est. ( j'ai un grand dallage extérieure non couvert) Est ce qu'il y a qq parmis vous qui peut me donner des examples que vous avez fait. Merci pour votre retour. Bien cordialement
  2. tomate243

    Présentation des ouvrages

    Bonjour , Je souhaiterais savoir si l'admin peut ouvrir une rubrique dans les ingénieurs peuvent présenter les ouvrages. Je pense que ce sera très intéressant non seulement pour les ingénieurs débutants mais pour tous le monde. Bien cordialement Burj Dubai Foundation for the Design Burj Dubai.pdf
  3. Bonjour à tous,   J'ai un dallage et des semelles isolée à faire pour un centre commerciale.     On souhaiterait créer une mezzanine légère. La charge au pied des poteaux  est de l’ordre 10t.    j'ai prévu des semelles isolées à chaque poteau.   Pensez vous qu'il y a d'autre solution plus simple? Avez vous déjà de tel projet?   Pour moi, un radier sur toute bâtiment c'est trop cher et la fixation des poteaux dont la charge de 10t directement sur dallage n'est pas convenable.   Je vous remercie par avance.   Bien cordialement
  4. Bonjour à tous, Je dois modéliser une rénovation en sismique. Le bâtiment à créer est composé des mur maçonneries en façade et des portiques du coté de l'existant. J'ai remplacé les murs maçonneries par les croix de contreventement et je garde les portique comme ils le sont. J'ai regardé la réaction d'appui des poteau de façade dans le cas Direction de masse Y et j'ai trouvé que Rx est beaucoup plus élevé que Ry Même si le bâtiment est irrégulière et il y aura la rotation, je n'attends pas de ces résultats. Est ce que j'ai fait des erreurs dans mes calculs? Est ce que ces résultats sont cohérents? Je vous prie de trouver ci-joint le fichier de calcul et je vous remercie par avance. Bien cordialement NB: j'ai le Robot 2014 version etudiant Reaction d'appui Sismique Y0 .rtd
  5. tomate243

    dallage -quai de décharge solidarise ou pas

    Il s'agit d'un hangar métallique, il n'y a pas de voile périphérique
  6. tomate243

    dallage -quai de décharge solidarise ou pas

    Vous trouverez l'utilité si vous calculer votre mur de soutènement avec 5t de charges vertical en tete Il faut rappeler que le mur fait 1m hors sol mais la partie exposé aux poussée de terre est de 1.5M (0.5m minimum hors gels, terre en aval considérée comme meuble)
  7. tomate243

    dallage -quai de décharge solidarise ou pas

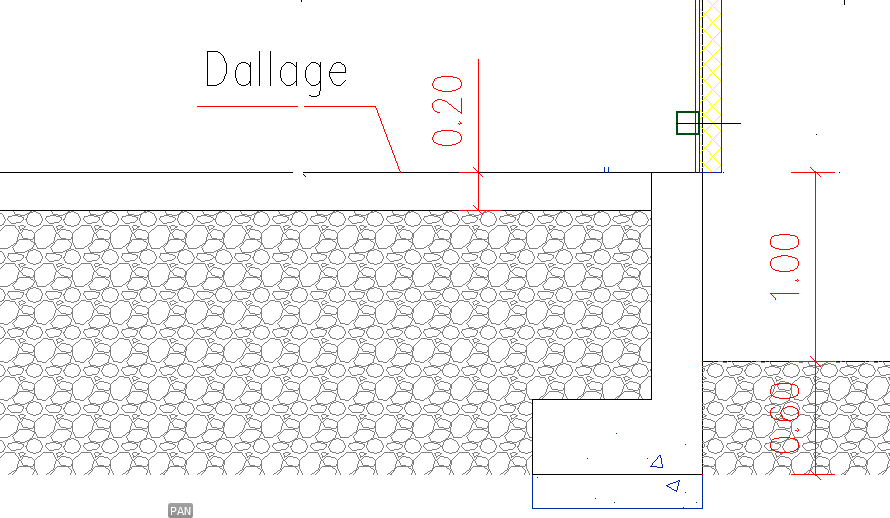

    Voici le schéma. La solidarisation des dallages avec d'autre éléments structures est déconseillé mais pas interdit et je pense que ça doit être utile dans certains cas Bien cordialement
  8. Bonjour a tous, J'ai un dallage d'un entrepôt qui se trouve a 1.00m par rapport au sol l. Ce dénivelé est maintenu par un muret de soutènement. Pour réduire les poussées qui engendre par le sol, charges de stockage qui peut etre de l'ordre de 2-5t/m2. Est ce que je devrais solidariser le dallage en tete de ce mur? En vous remerciant
  9. tomate243

    Joint dilatation charpente métallique

    Merci pour la réponse je ne trouve pas non plus l’intérêt juste des contraintes d’arche. Bien cordialement
  10. Bonjour à tous, Je sais que la longueur d'une structure métallique peut atteindre 100m sans joint de dilatation à condition qu'elle n'est pas bloqué à l’extrémité. A votre avis pour un complexe qui se compose de deux charpente métallique et un annexe au milieu comme le photo joint (80m de longueur au totale), est il possible de dispenser des joints de dilatations a fin de pouvoir profiter des structure porteurs des bâtiments 1-2 pour l'annexe? Bien cordialement
  11. tomate243

    Fondation sur micropieu

    Bonjour à tous, - j'ai un poteau métallique d'une portique à créer à coté d'un poteau en béton armé existant. --->Comment créer la fondation pour ce poteau métallique alors qu'il se trouve au dessus de débord du poteau en béton ? dans la mesure où je connais pas l'état de fondation existant je peux pas y fixer le poteau métallique. ---> j'ai pensé à la solution fondation sur micro pieux --> comme la charge au pied poteau métallique est faible environ 1t ( toiture légère, bande de charge petite), j'envisage d'utiliser deux micro pieu de diamètre 100mm comme indique la photo, capacité portante de chaque micro pieux est de 2t (frottement latérale 90kPa, profondeur de micropieu 3m) --> Ma question c'est qu'il est possible de créer une fondation sur deux micro-pieux comme cela? je sais que sur les poteaux isolées on utilise en générale 3 micro pieux et je n'ai jamais vu une fondation sur 2 micropieux (sur 2 pieux oui) en plus ce n'est pas centré. Alors, même si c'est centré, est ce que un poteau sur deux micropieux est il possible? vu le rapport entre la charge au pied du poteau et le nombre de micropieu Merci
  12. tomate243

    Demande simulation charpente métallique sur robot

    Merci pour votre réponse, oui, j'ai déjà regardé le vidéo. Le problème c'est que j'ai obtenu est des résultats qui ne sont pas logique du tout Par exemple: pour une panne longue appuyé sur plusieurs arbalétriers,, j'ai des moments tous positifs comme une poutre appuyée sur deux appui et quand je la divise, j'ai moment de déverse Mz très importants, moment négatif sur appui alors que c'est simplement appuyé quand, j'enlève l'excentricité des pannes et je relâche des deux bouts mais résultats tjrs très bizarre, très loin imaginer avec calcul 2D Ce que je souhaiterais savoir c'est que si vous avez même résultats, qq a fait des modélisations peut répondre à cette question? Merci
  13. Bonjour, je travaille de temps en temps avec les charpentes (bois et métallique), je dois avouer que je n'arrive pas bien à maîtriser le logiciel et les résultats obtenus par fois très bizarres. Pourriez vous m'envoyer ou upload ici un fichier simulation exemple que vous avez faire? Je serais vous reconnaissant. Bien cordialement
  14. tomate243

    Panne métallique, moment Mz trop important

    Personne n'a essayé de tourner mon fichier? j'ai calculé la panne comme poutre simplement appuyé supporte charge répartie Fz et Fy (comme elle travaille en flexion dévié) C'est correct la section Est ce que avez des explications pour cette différence Alors, c'est mieux de faire des calculs simples ou compliqué 3D? @ Les points discontinu ne fait pas partie de la structure il y a des barres crées et supprimé
  15. tomate243

    Panne métallique, moment Mz trop important

    non, il s'agit un ouvrage existant, il n'y a pas de liernes
×
