  1. bonjour à tous, je cherche à déterminer le coefficient de remplissage d'une section triangulaire (cas qu'on rencontre par exemple pour une section carrée sollicitée en flexion déviée) pour laquelle la largeur varie de 0 à bx sur la hauteur comprimé x en considérant que l'on travaille sur le pivot B. je trouve un psi=0.401 alors qu'en réalité il faut trouver 0.3367. est ce que vous tombez sur le bon résultat? meric
  2. Bonjour pour G ça dépend du complexe pour Q prendre 1KN/m2

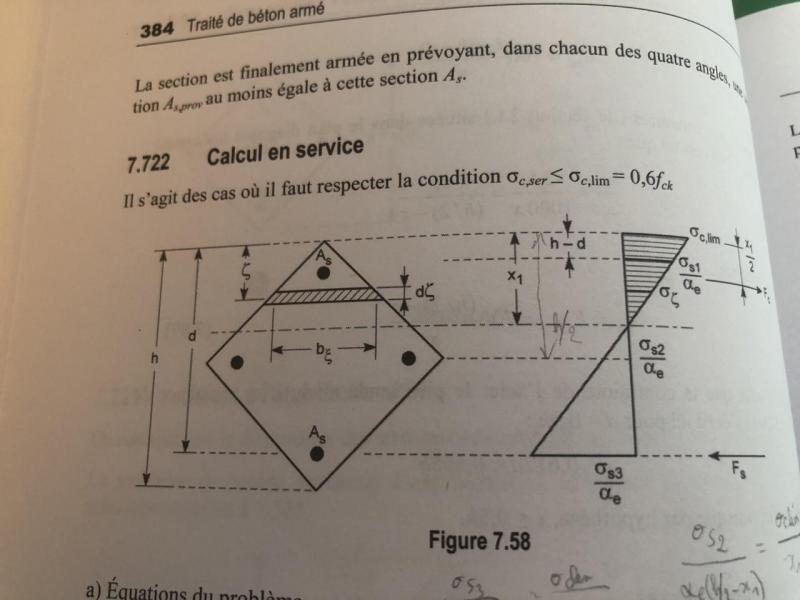

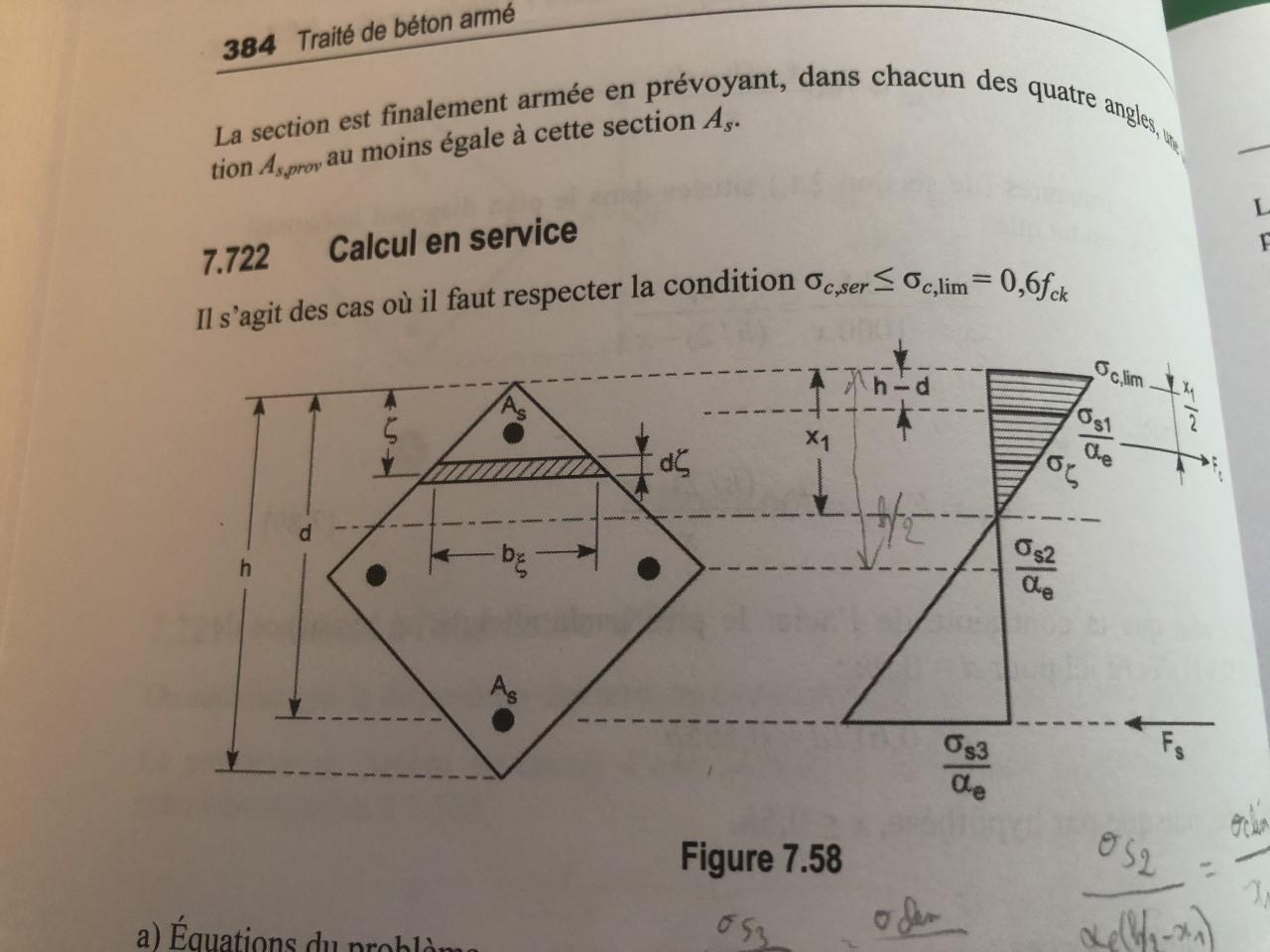

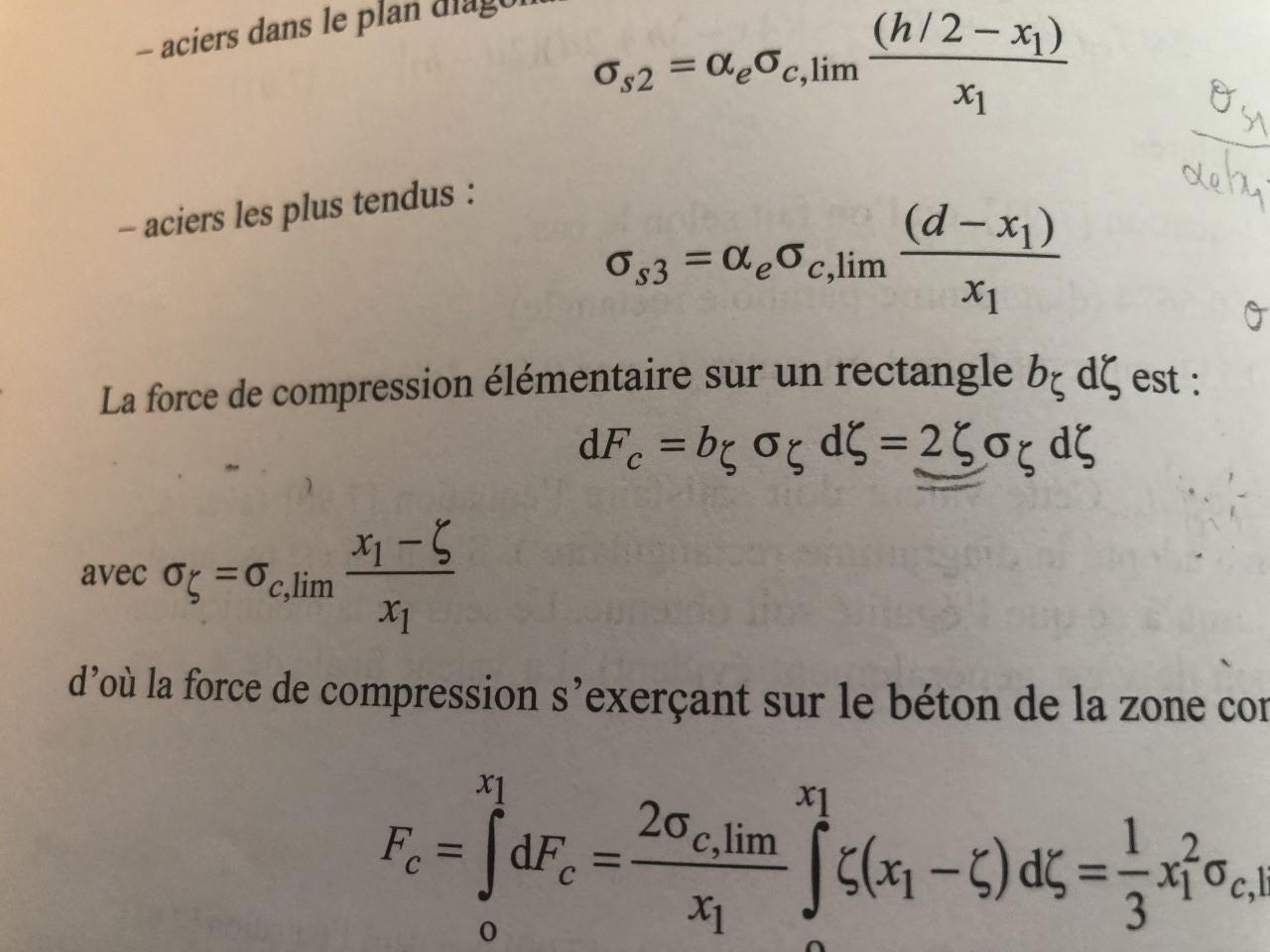

  3. autre chose étrange, avec ce même exmple, le pivot atteint est le A...
  4. bonjour à tous je suis tombé sur un exemple de calcul de dalle en flexion simple pour laquelle le ferraillage a été déterminé à partir du diagramme rectangulaire simplifié. sauf erreur de ma part et aussi loin que je me souvienne de mes cours, il n'y a pas de notion de pivot avec ce diagramme car on considère sur une certaine hauteur que le béton est entièrement plastifié. Donc on est déjà sur du 3.5*10-.3 en terme de déplacement dans le béton. Cependant, pour ce même exemple, lorsqu'arrive la détermination de la contrainte dans les aciers, il est introduit la notion de pivot. Je vous avoue que cela me laisse perplexe... J'attends vos commentaires meri d'avance
  5. Merci beaucoup Monsieur Diagne effectivemznt pour la question 2. J’avais pas compris le sens de la question. encore merci !
  6. Merci beaucoup pour vos réponses. Au sujet de la linéarité des contraintes c’est plus clair pour moi maintenant. Je note vos remarques pour robot merci. Mais pour le moment je travaille sur ce logiciel et effectivement il faut prendre des précautions. Mais ça reste valable pour l’ensemble des logiciels selon moi... Pour moi la recherche fait aussi parti du travail c’est pour cela que je parle de votre expérience d’ingénieur c’est bien aussi de ne pas attendre que des cas concrets se présentent pour se poser les questions Enfin pour répondre à votre qcm Selon moi les moments en pieds dépendent aussi des conditions d’appuis. Nous pouvons avoir à la fois un moment parce que le poteau est encastré dans la semelle et aussi parce que dans une direction (ou peut être les 2) l’effort normal est excentre. Donc je ne peux pas choisir entre vos 2 réponses Oui Bonne question, je ne sais pas lequel est le plus sécuritaire d’où ma question initiale
  7. 3aleykom salaam Monsieur Diagne Merci avant tout pour tes réponses. Pour reprendre le point n°1 alors je pense il y a une confusion dans ma tete sur la raison de l'utilisation des bielles tirants. j'avais compris qu'on l'utilisait quand on ne pouvait plus admettre que al théorie elastique s'applique. par exemple si on se contente juste des poutres, on utilise cette méthode pour justifier les zones de la poutres proche des appuis parce que le principe de saint venant ne s'applique plus et on a une région de discontinuité. donc si je comprends bien le raccourci "zone discontinue"="analyse plastique"="théorie de l'elasticité non appliquée" est faux? Pour le point 2 je suis preneur si vous avez des pdf qui expliquent un peu plus les champs de contraintes et la MEF avec Robot svp Pour le point 3 selon votre expérience d'ingénieur, si jamais vous avez de la flexion déviée (je pense surtout aux semelles superficielles et aux semelles sur pieux) est ce que vous appliquez un calcul de ferraillage en considérant que vous avez 2 flexions composées (1 dans chaque direction)? hésites pas si t'as des pdf sur l'ensemble de sujet merci beaucoup Barakallahoufik mon frere pour tes réponses.
  8. bonjour je m'interesse au ferraillage selon la méthode des bielles et tirants et je me pose plusieurs questions. J'ai comme support le livre de Monsieur Bosc. 1.la méthode des bielles est tirants est utilisée dans le cas ou la théorie de Bernoulli et de saint venant n'est plus utilisable. S'agit il donc d'une analyse plastique en considérant une distribution non linéaire des contraintes dans le matériau béton? Dans ce cas je ne comprends pas la remarque de Mr. Bosc dont je vous montre un extrait (page14). en effet il indique que le modèle BT peut s'appuyer sur les trajctoires et les distributions des contraintes données par la théorie élastique linéaire. 2.quelle est la différence entre la méthode des BT et des champs de contraintes? la méthode BT est elle une simplification des champs de contraintes? Y as-til une différence entre les deux dans la détermination du ferraillage? Quelle méthode est programmée dans le logiciel Robot? 3.Peut on utiliser le modèle BT en flexion composée ou flexion déviée? 4.Hormis les cas où la théorie de Bernoulli et de saint venant ne sont plus utilisables et dans les changement de section géométrique dans quels cas est ce quon utilise la méthode des BT et pourquoi? par exemple pour les PV pourquoi est ce qu'on utilise cette méthode? merci à tous. j'ai oublié le scan de la page 14 le voila:
  9. bonjour à tous, je cherche à savoir s'il existe parmi vous des personnes qui ont ouvert leur propre BET ou qui éventuellement s'occupent de la partie "commerciale/chiffrage" de leur BET? Comment estimez vous le temps de travail sur un projet lambda en terme d'heures pour la partie dessins (coffrage et ferraillage) et la partie calcul? calculez vous cela au m² de plancher? selon vous en terme de proportions sur un projet simple quel est le temps de travail d'un projeteur et d'un ingé? avez vous des "ratios" par type de bâtiments (bureaux, logements…) je vous remercie
  10. maroko123

    Honoraire

    bonjour et merci pour votre réponse, je ne l'avais pas vu! et sur des missions atteignant les 8% quelles sont les missions de maitrise d'œuvre qui sont demandées? (rédaction de cctp et désignation des lots, suivi de chantier??) le 1.5 à 5% que vous annoncez concernent des projets de conception ou d'exe? cela comprendrait quelle type de mission si c'était de la conception selon vous? je vous remercie encore une fois. il est très difficile d'avoir ce genre d'infos..et ça varie bcp d'un pays à l'autre..
  11. maroko123

    Honoraire

    Bonjour En France savez vous à combien sont estimés les frais d'un BET structure en phase EXE et conception? Je ne trouve aucun texte qui fixe des limites ou donne des pistes contrairement par exemple à la Suisse. On raisonne souvent par rapport au montant des travaux du lot Gros Œuvre en EXE. On estime des frais d'études entre 3et5%. Mais d'où ça vient et surtout qu'en est-il de la conception?? MErci d'avance
  12. Bonjour à tous, Je souhaiterai savoir s'il y a une disposition ou calcul particulier à mener dans le cas ou on calcule des poutres continues dont les travées ne sont pas alignées. Ci desoous un extrait de plan: Merci d'avace
  13. Bonjour à tous, La paroi parisienne nécessite-t-elle d'être fondée sur pieux, le batiment étant fondé sur radier? merci
×
×
