Bonjour,

J'ai eu un peu de mal à calculer les moments fléchissants dans cette structure à la main,

est-ce que vous pouvez m'aider svp, ça me bloque...

La hauteur des niveaux est à partir du bas vers le haut: 0.2m 3.55m et 3.35m

Les efforts sur le niveau 1 et 2 sont les mêmes.

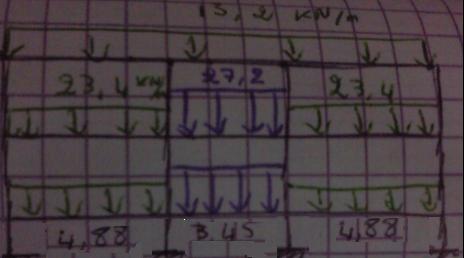

Les chiffres 4,88 et 3.45 sur la photo représentent la longueur des travées en mètre.

Merci pour votre aide

salut nikita tu peux m'envoyer le shéma statique stp je vais essayer de t'aider en les calculant sur sap2000

Bonjour,

Je crois que notre ami Nikita souhaite calculer sa structure à la main. Pour cela il faut connaître une méthode de calcul des structures hyperstatiques, je lui conseille la méthode de Cross.

Salutations

Bonjour,

Exactement, c'est à la main que je souhaite calculer les moments fléchissants de la structure, j'ai essayé de le faire de la manière classique avec les équations de résultantes et de moments mais vu que toutes les liaisons sont des encastrements, ça a donné pas mal d'inconnues (8 inconnues), et du fait j'ai pensé à faire des coupures mais ça complique les choses.

Donc quand tu as parlé de la méthode de Cross, c'est la première fois que j'en entends parler, je vais essayer de la comprendre, et si j'ai une question je vous la poserai, j'espère que vous y répondrez volontiers

Merci.

bonjour,

Tu dois utiliser la méthode des forces ou la méthode de déplacement

Mais tu vas avoir un système d'équation a 8 inconnus c'est pas facile.

Je crois que tu peux utiliser le Matlab pour la résolution de ce système.

Sinon cross si tu veux éviter la résolution du système d'équation.

Voici la un exemple de la méthode de cross.

Cross : exemple

http://web.univ-pau.fr/~clb/rdm/isa2/Codes/HTML/cross/cross_exo.html

Chap8.doc

Je te remercie Cosinus pour le lien et le doc, je vais essayer de résoudre ma structure à partir de ces supports.

Bonjour,

j'ai pas encore vu le schéma, si tu peux m'envoyer le schéma ce sera très claire.

Pour les systèmes hyperstatique, tu as le chois entre la méthode de déplacement et la méthode des forces, la méthode facile entre ces deux c'est la méthode de déplacement, mais le problème c'est que tu aura un système d'équation hyperstatique donc tu doit bien comprendre les méthodes de résolution des matrices, tu peux utiliser aussi la méthode de Cross.

bon courage nikita

Oui Oucif, c'est justement la méthode de Cross qu'il fallait, merci Cosinus

C'est bon, ça marche les moments sont continus au niveau des noeuds.
