Bonjour tt le monde,

Je suis nouvelle sur le forum.

je suis en train de realiser mon pfe , et je suis besoin d'un document qui m'explique comment realiser les suport des Panneaux photovoltaiques au sol ( calcules des forces et des moments au niveau des supports, les forces qu'ils doivent supporter,.... ),ou bien quelqun qui m'explique d'ou commencer parce que je perd le fil là:sad::crying:.

si quelqun pourra m'aider je lui serai reconnaissante .

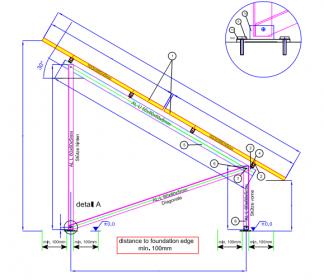

Au fait ma structure aura un schéma comme vous trouverez ci joint.

Bonjour,

Bienvenue

Tu calcules tes efforts au vent en prenant panneaux avec un angle , ton poids propre une charge d'entretien. Si tu n'as pas de logiciel de calculs tu peux calculer ta structure à la main en bi-articulé avec compression et traction sur tes barres roses ( en fait ça dépend de ta coupe transversale s'il y a également des contreventements je comprend pas trop ta coupe) et une poutre sur 2 appuis pour ta barre verte avec les charges concentrées au niveau des pannes.

bonjour,

il s'agit d'une structure comme les autres, il faut oas s'interesser sur les pannaux c'est derniers tu peut les verifier conformement à leur fiches techniques de constructeur,

il suffit de charger la structure en tenant compte de poids propres et le charges climatiques

verifier la coposante horizentale à la base des poteaux, f'effort de la diagonale sera composé suivant X et Z

pour le calcul des assemblages pied de poteau tu peut jeter un coup d'oiel sur le site:

SteelBiz France - Le site portail de la construction métallique

Bonjour kami88

envoyer moi une image claire ,pour que je puisse connaitre ta structure

inchallah je vous envoi qlq chose qui va te servir

salem
