J'ai modélisé un cadre regard sur Robot analysis avec le module Coque j'ai appliqué les charges dessus mais en lancant le calcul les moments et les tranchants sont nuls .

quelqu'un peut me rensegner ou me transmettre un fichier Robot de calcul d'un cadre regard ?

merci d'avance

Bonjour,

peut être les résultats se caches quelques parts

tu peut consulter la pièce ci jointe

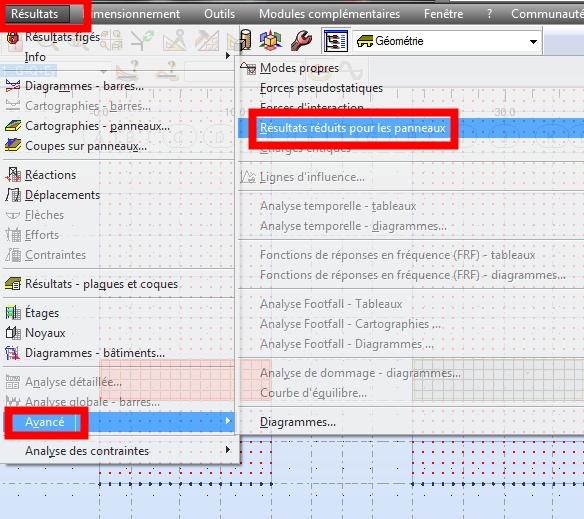

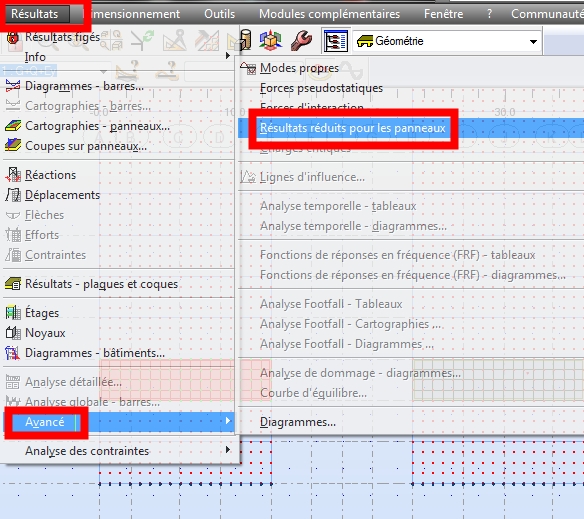

ensuite le résultat tu aura un tableau, un clic droit sur la souris

choisir colonne

dans cette nouvelle fenêtre tu n'a qu'a choisir les efforts, les contraintes, les coupes, ..etc

en fonction de cas ou de la combinaison

Impossible d'avoir des efforts tranchants et les moments nuls, il faut revoir votre modèle numérique. faites nous part de votre structure par un croquis.

bonjour

il s'agit de calculer un cadre regard 150X150X200cm avec des parois de 15 cm .

sur deux faces j'ai des réservations carrées de 1.52 m

sur mon cadre j'ai :une dalle d'épaisseur 20cm,2.8m de remblais.

j'ai aussi à prendre en compte la poussée hydrostatique sur 2m ,poussée des terre et une charge d'exploitation de 8T/m² .



j'ai modélisé le cadre regard avec l'outil coque ,je n'arrive pas à mettre le ficher robot en pièce jointe il est lourd même en fichier zippé .

je suis persuadé que ma modélisation n'est pas bonne
