EXPLOITATION DES RESULTATS SUR ETABS

Recommended Posts

bONJOURS.

suite a des messages que j'ai reçu me demandant d'expliquer comment on  exploite les resultats sur ETABS , j'ai pris un petit projet Villa pour facilite les choses donc apres modelisation et lancement d'analyse apres toutes les verification indique sur l'RPA a savoir l'effort tranchant dynamique >0.8 de l'effort tranchant statiq  ,aussi la somme des msses danns les deux dirextions >90% etc on va passer directement a l'exploitation des resultant

1exemple les poutres Porteuses

on selectionne d'abord ces poutres ensuite  ,display show tables et suivres ces images



les moment positifs c'est les moments en travee et negatifs qui sont sur appuis et comme vous remarque pour chaque cas on prend les deux situation normale et accidentele.



1.thumb.jpg.313d66a40c07cd8d482715f695f3

en clique droit sur la colonne de load case pour selectionner les combinaisons de charge selon l'element structural ,on peut le faire aussi sur excel

2.thumb.jpg.0a5840184cd5ad681eda0375472f

on exporte sur excel on clique sur le coin haut a gauche pour selectionner tout ce tableau,clique sur le bouton droit et voir cette boite de dialogue

3.thumb.jpg.adc08a420b927c9be67a00d10f2f

maintenant sur excel et pour bien exploiter on va vers ;donnees filtrer .

4.thumb.jpg.91acc78d636014c49ffa8df9a8a7

les moments sur appui  pour les deux situations Normale et transitoire ou accidentele.

5.thumb.jpg.89ae656ce0eaa526b9389e65b480

les moments en traves pour les deux situations Normale et transitoire ou accidentele.

6.thumb.jpg.ac5de4dde77a42e8414a09571e20

dans les deux cas j'ai remarque que les efforts sont important sur les poutres 33 ,34    5eme eage ;je vais localiser ces poutres pour voir si c'est des cas particulier exemple des poutre qui portent des escalier ou des poutres de grande trames  ou je ne sais quoi,et je vais voir si la difference des efforts est importante par rapport aux autre poutres ,dans ce cas la je vais leurs donne un ferraillage speciale et non generalise avec les autres poutres.donc je vais a set diplay option et j'active labels pour frame assignement ,ce qui va me permettre de voir les numero de chaque poutre



7.thumb.jpg.04a2d6ddd2df435a2220b6e600ba

Remarque ,il est important de voir le changement des valeurs des moments et de voir qu’il y a pas un changement brusque ,si on prend ce cas vous allez constater que les efforts et sur appui et sur travée concerne les poutre 34 et 33 donc il est a note que la colonne de Beam et qui donne le numéro de la poutre (beam) est important ,il se peut qu il ya juste une poutre qui nécessite un ferraillage spécifique a elle-même et qu’il n’est sage de comptabiliser toutes les autres poutres ;l’exploitation des résultats exige de bien remarquer les efforts et comment  ils sont reparties pour d’un cote reste dans la sécurité et d’un autre cote tenir compte de l’aspect économique des choses.





Modifié par fatmabela
  • J aime 7

Partager ce message


Lien à poster
Partager sur d’autres sites

les poteaux

lorsque j'ai des poteaux lies aux voiles et qui ont meme dimensions avec d'autre poteaux ,il est obligatoires de les selectionner et de les mettre dans un groupe ,donc on selectionnes ces poteaux la on va  Assign objects to group comme ça un etude specifique sera faite a ces poteaux là.

9.thumb.jpg.3a127a0dec084989ccee3d11eceb 10.thumb.jpg.3d602fb6cf4e6da34d1520053cb

on selectionne les poteaux par select ,select,properties;frame section et on choisit les poteaux concernes ensuite si on a des poteaux de meme dimension et qui sont lies aux voile il est facile de les separer en les deselectionnant en allant toujours select ,deselect,group et on clique sur le group deja nomme

11.thumb.jpg.c8740e8aedf5970c3dc7db4e32912.thumb.jpg.3cd942ca376faf8ff767f1e0264

on fait la meme choses qu'on a fait avec les poutres ,sauf que pour les poteaux en plus des moments on a des efforts normaux qui peuvent etres des efforts de compression

ou traction

 13.thumb.jpg.c4c687cc2fee5e7ee5de105971f

dans le cas ou on a un effort de compression on va defile les effort du plus grans au plus petit et on a Pmax et le moment correspondant (le plus grand entre M2 et M3)

en defile les colonnes M2 et M3 pour choisir le +grand des moment parcequ'on a un poteau carre ,

14.thumb.jpg.c9f073e5fb307bba91d32be84fc

15.thumb.jpg.faa4ac3a499114ef4dc0daf3295

meme en choisissant le moment Max et l'effort correspondant on aurra tjrs As=0 c'est quand on a un effort de traction la il faut savoir comment exploiter les resultats excel

comme je n'ai ici d'exemple je vais prendre les poteaux lies aux voiles qui sont surement sollicites a la traction ,juste pour explique comment prendre les effors sur excel quand on a un effort de traction ,sinon ces poteaux font parti du voile et va voir une autre fois comment exploiter les resultats sur les voiles.

donc j'ai cet exemple avec une combinaison qlq ,si vous remarque entre la 1ere ligne ou on a un effort de traction >a celuide la 3eme ligne mais

comme le moment du dernier est >a celui du 1er le ferraillage obtenu de la 3eme ligne est >de celui de la 1ere ligne



16.thumb.jpg.0e42d1a463529fb8ac387a52cf6

 donc il est preferable de choisir des vleurs positif c.a.d >a 0 pour pouvoir bien exploiter les resultats

17.thumb.jpg.203838d8438f378ef9d8583252318.thumb.jpg.ebebbeddccfdd21e73fd2b08840

qu'est ce que je veux dire par cela ? je veux simplement dire que Pmax et Mcorrespondant et Mmax et pcorrepondanttet Pmin et Mcorre ne sont les cas les plus defavorable il faut faire tres attention et voici ou Mmax et Pcorrespondant ne donne pas tjrs le  ferraillage maximum

19.thumb.jpg.4502eda2dde1734266e887feeeb

la ligne 14 peut donne un ferraillage > a la ligne4 et 8 donc ,il n'ya pas une regle il faut fair un examen visuel et faire un calcul pour les 3cas soupçon .

Modifié par fatmabela
  • J aime 4

Partager ce message


Lien à poster
Partager sur d’autres sites

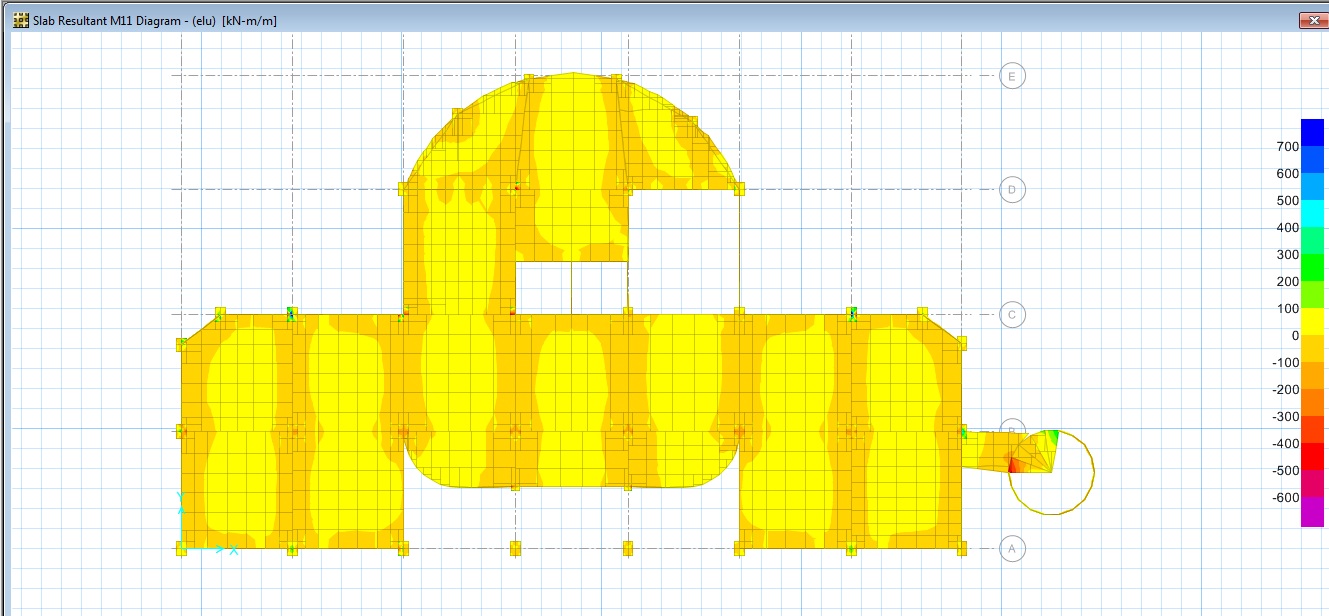

calcul des dalles pleine (et escalier modelise) sur SAP2000 ,ETABS ;SAFE

DP_M11.thumb.jpg.4afa93db84544754fefc94b

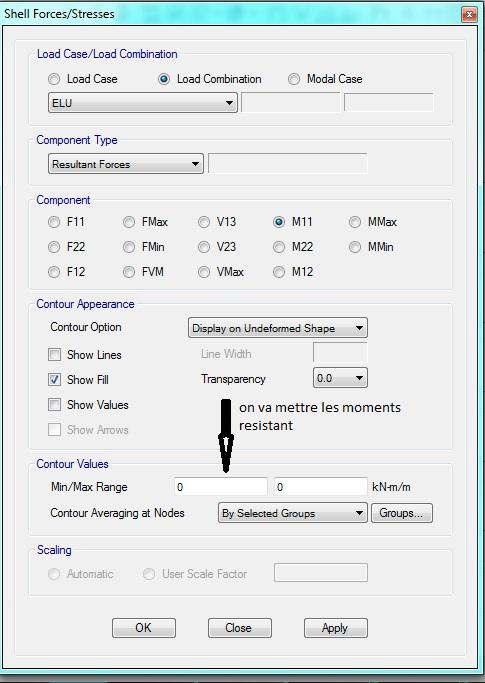

les valeurs des moments sont variable ,pour proceder au calcul de la dalle sur ETABS ;on a une methode pour le calcul a l'aide du moment resistant reveanant a une bande de 1m

20.thumb.jpg.970976f009fd647420987fdc4d5

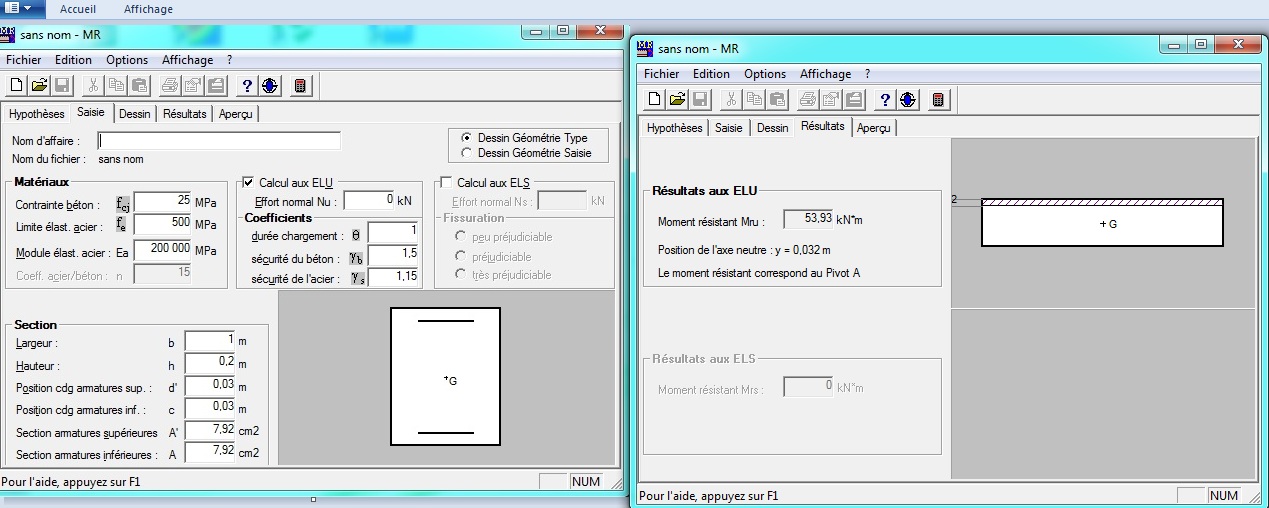

Le moment resistant revenant a T12 e 15 cm (7T12)= 53.93 kN.m peut etre obtenu par SOCOTEC MR

22.thumb.jpg.41840016604539f292595652f6d

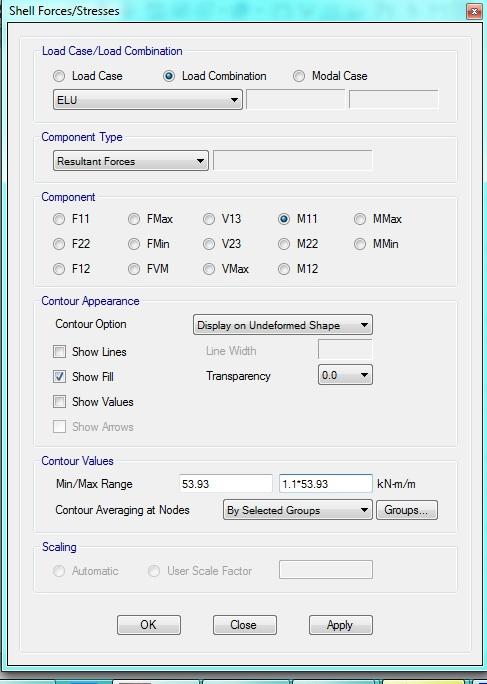

on va don mettre

21.thumb.jpg.6c77638111c7aaa189ce30e1646

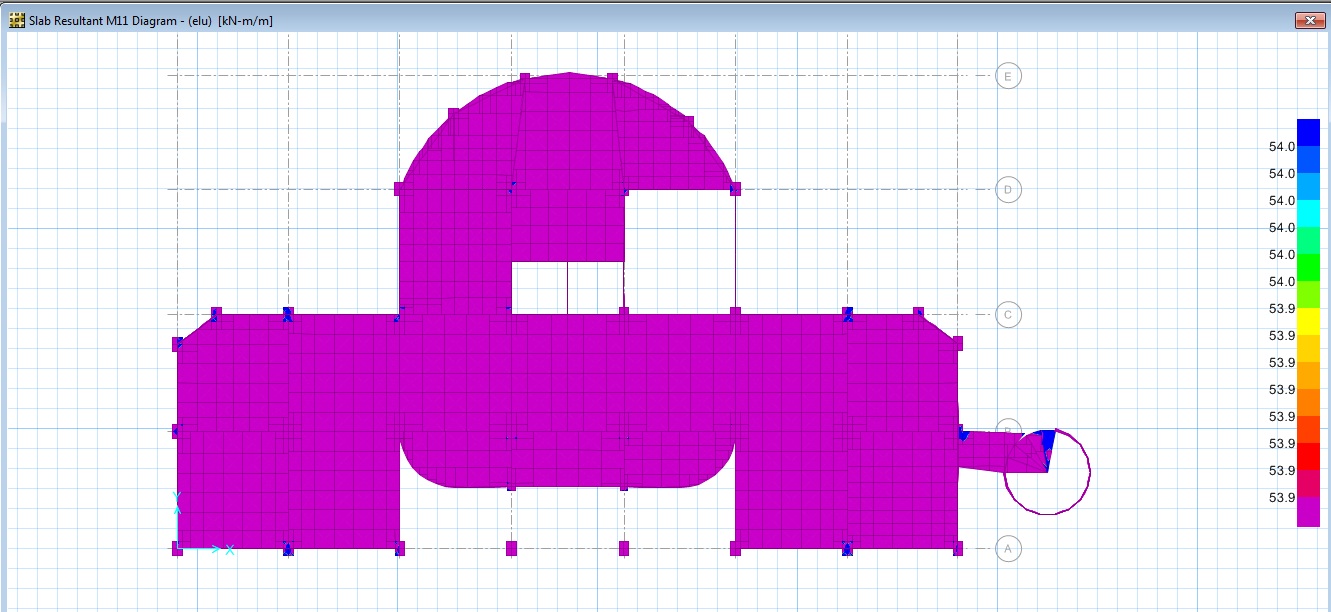

nous allons remarque que ça couvre toute la surface de la dalle donc T12 e 15 ça passe

DP_M11_mr.thumb.jpg.014209a1b339c513e109



vous pouvez bien sur commencer par T10 et voir ,avant de passer a T12 .



to be continued



Modifié par fatmabela
  • J aime 3

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour;

je vais continuer pour :

les voiles

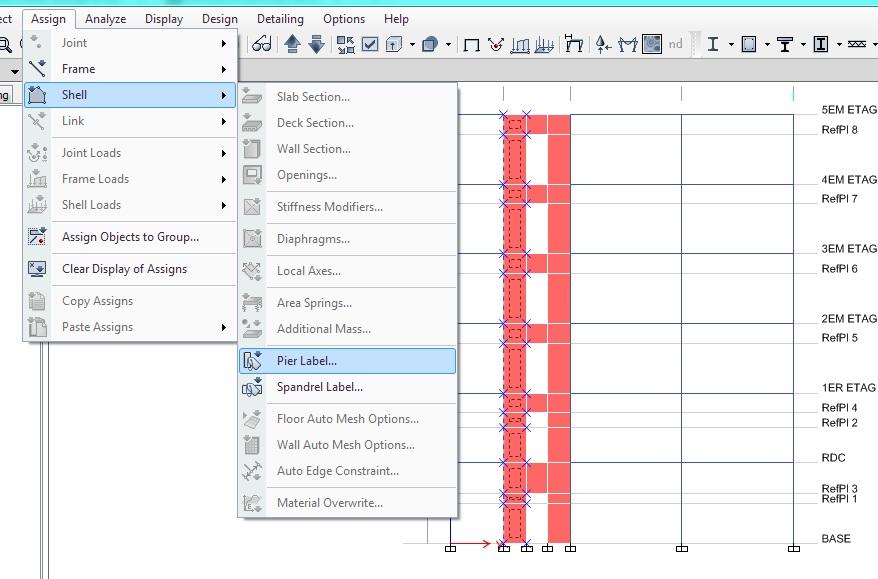

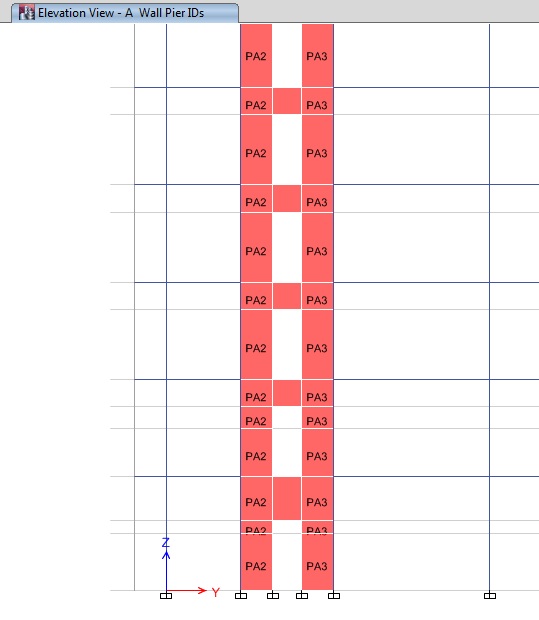

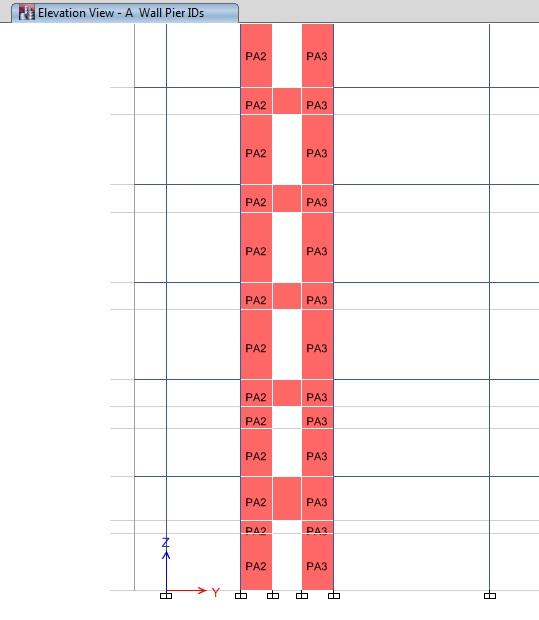

on va donner aux  voiles et leurs poteaux meme nom de Pier parcequ'en fait ils forment un seul element

23.thumb.jpg.23005980195791b553b96912020

24.thumb.jpg.bc4fbc2a78d2401722f5b2e0ed9

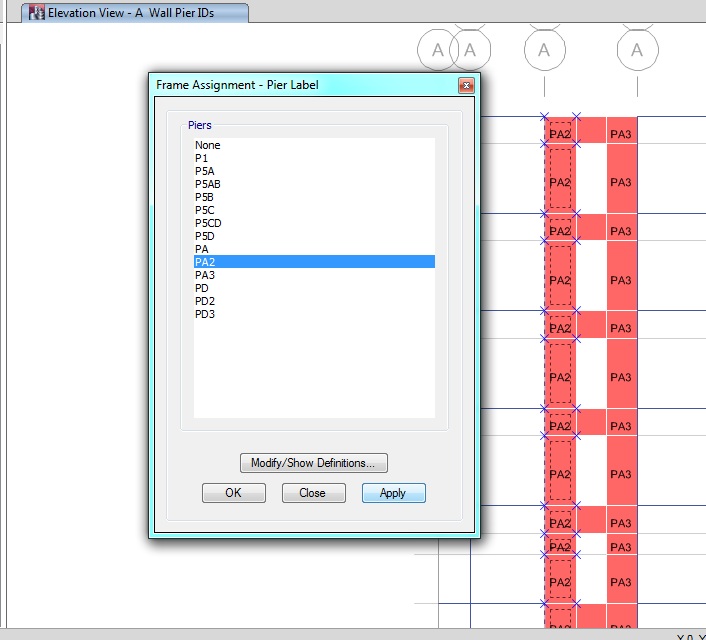

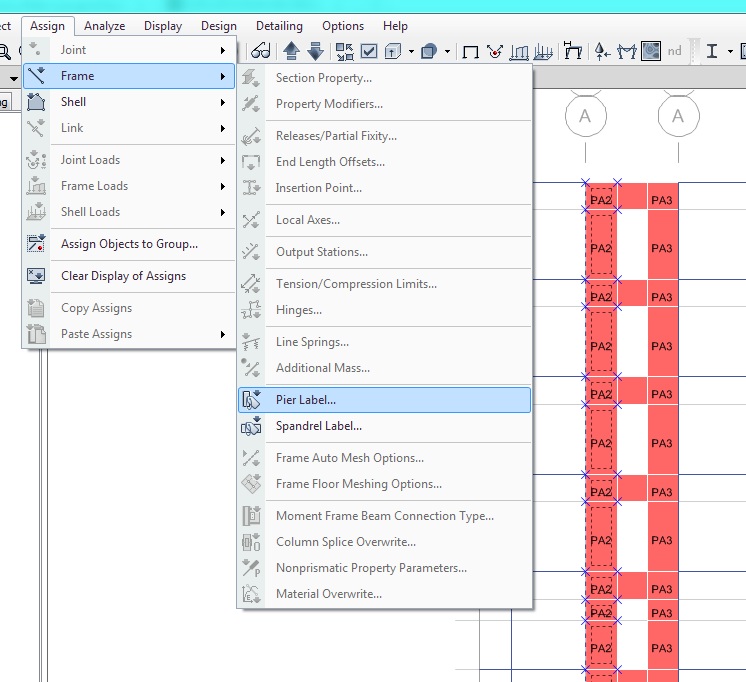

on va par la suite selectionne les poteaux ,je montre ici les poteaux de PA2 et on va assigner a Frame le meme Pier que le voile qui lui est lie

25.thumb.jpg.580d4405b321dde925a967b1687

26.thumb.jpg.7f03ecc958e395346fb3497c9f9

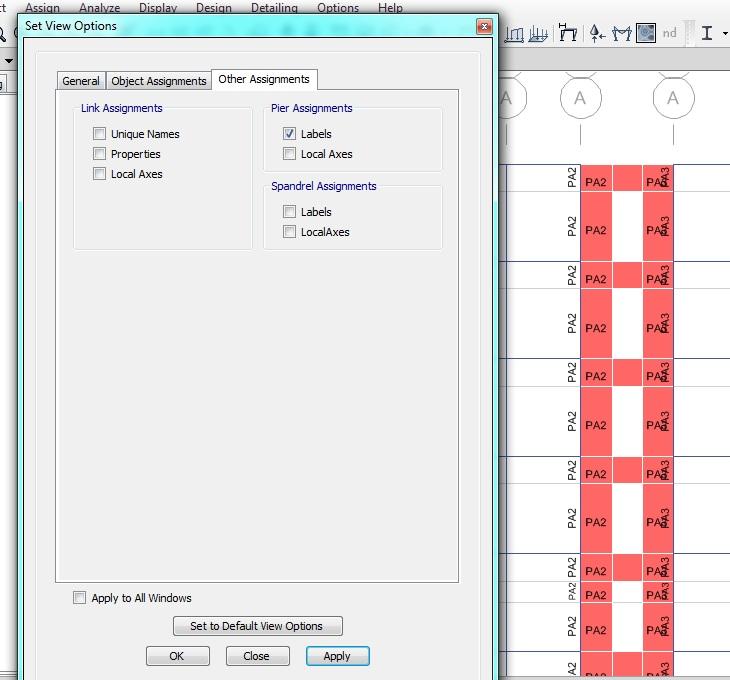

on peut voir l'ensemble en allant a Set view option27.thumb.jpg.046112a9ee970a28e471e7b0800

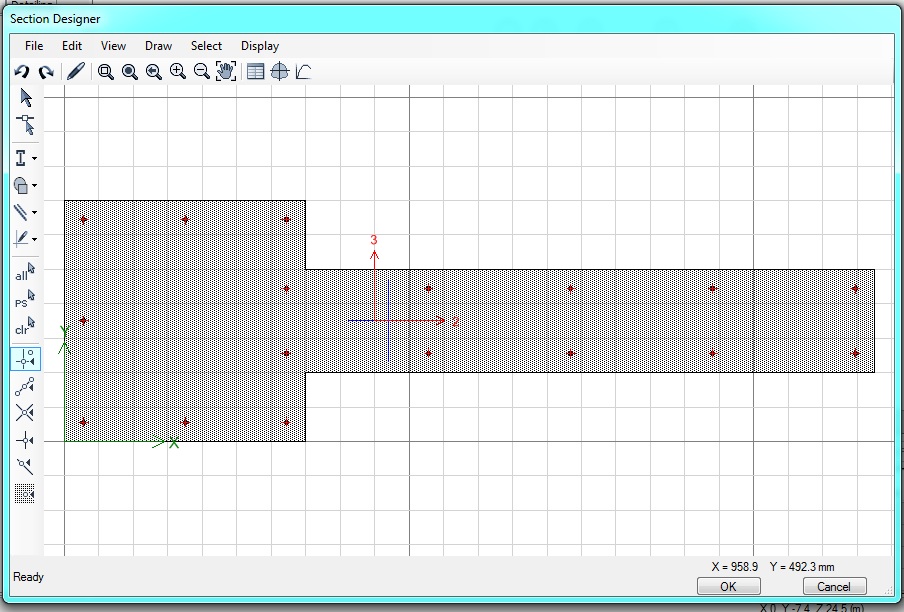

l'elemnt PA2 que je vais etudie est le suivant

39.thumb.jpg.ffa566fef17920ae22fddbe0a35

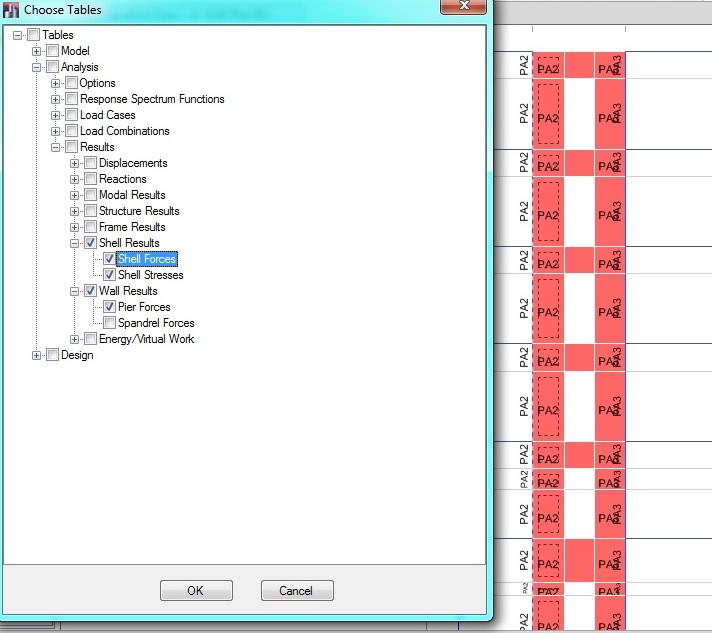

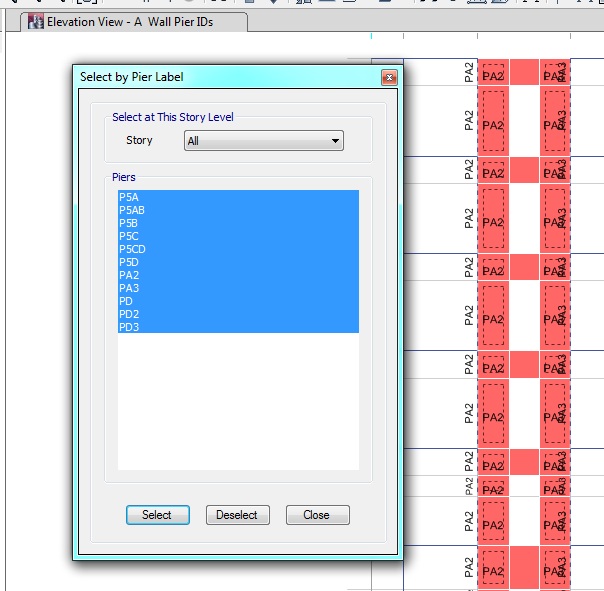

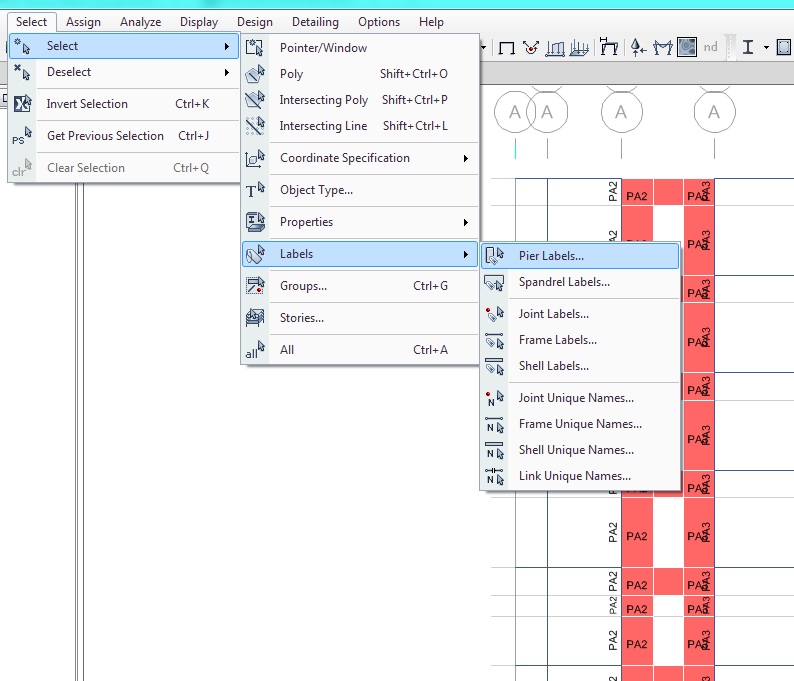

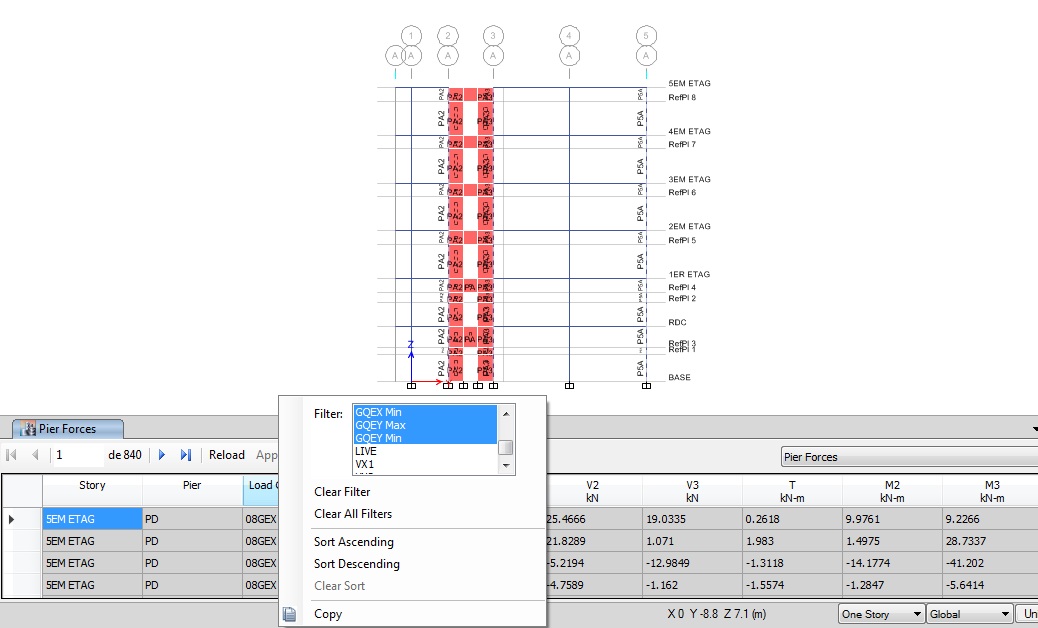

on va selectionner tout les Piers pour passer a l'exploitation des resultats:

28.thumb.jpg.79072dd382349bc07a300f90170

29.thumb.jpg.2bed63d39b5aa4006b03f0b55f5



30.thumb.jpg.ee589ddc8c782f96f41106efb20



31.thumb.jpg.913c46f037dbc193d12b8d32e63

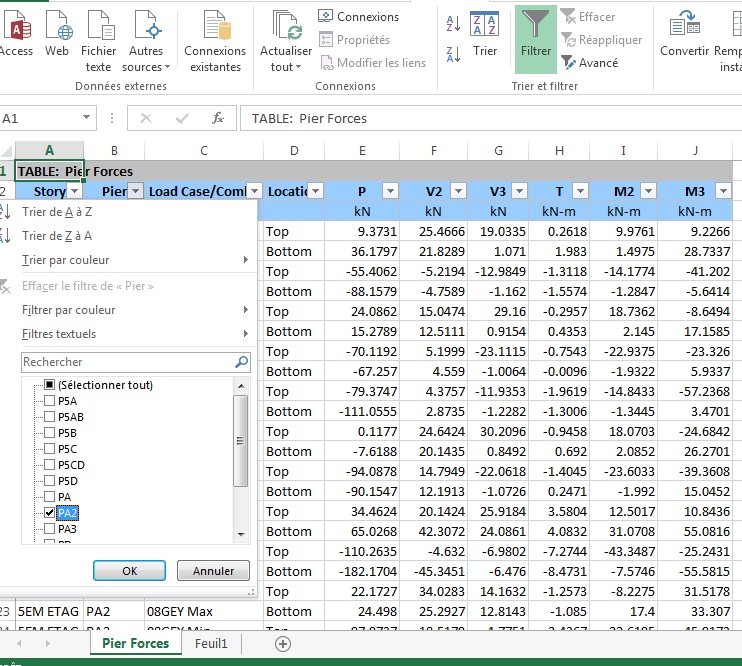

on exporte vers excel et en commence element par element

32.thumb.jpg.4f4f9a9900c84935898d1081399

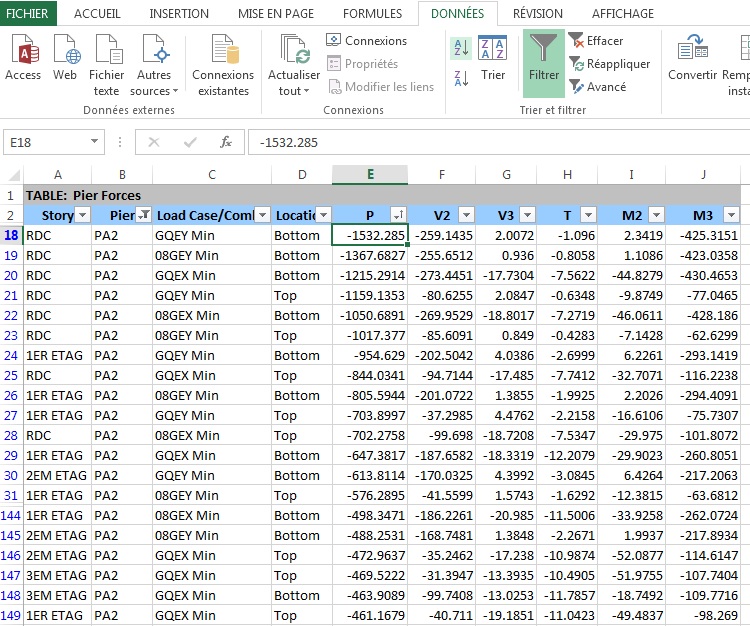

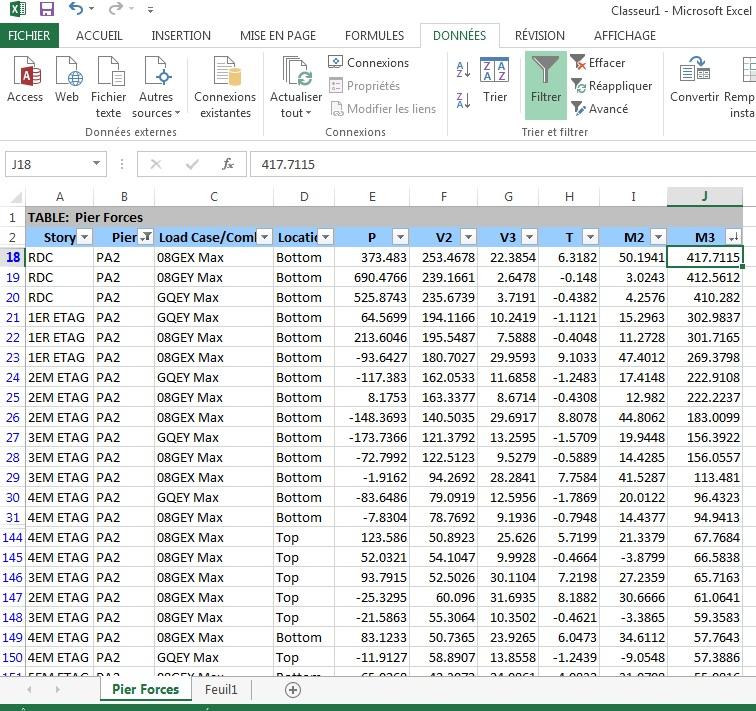

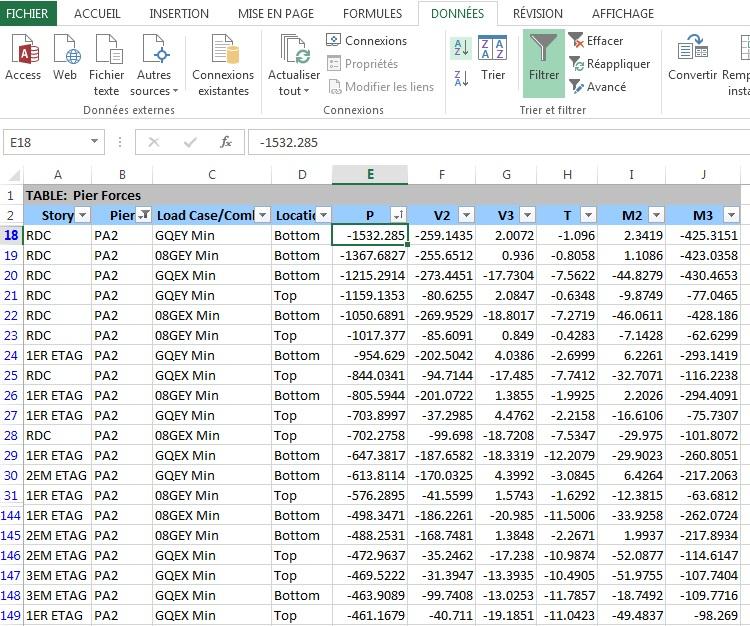

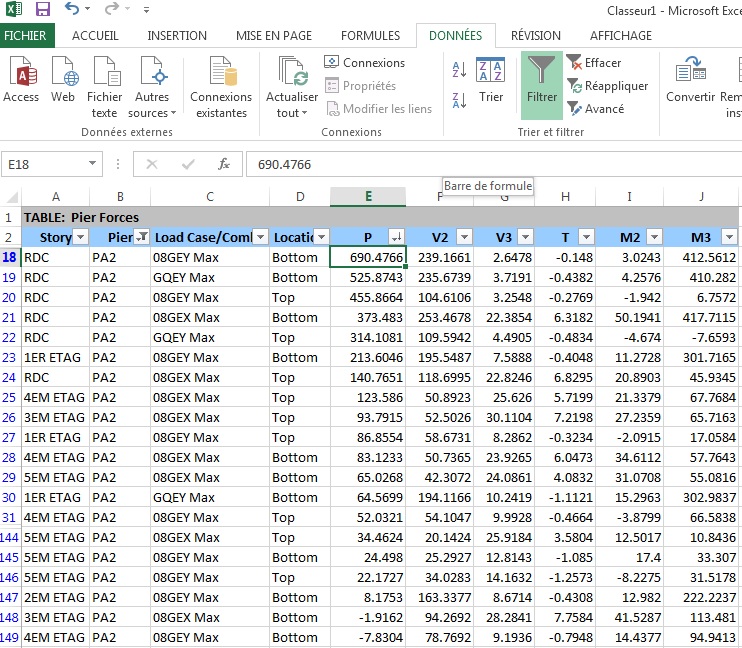

on va voir les efforts compression et traction et je vais pas me contente de prendre (Pmax compression et son moment,Pmaxtraction et son moment ,Mmax est son P)je vais voir les efforts en dessous surtout le cas de traction

33.thumb.jpg.d2b73fcef784c296a076d45fb87

34.thumb.jpg.da26de634a596184237e9791431

35.thumb.jpg.ce58acab0e07d090900a681ac68t

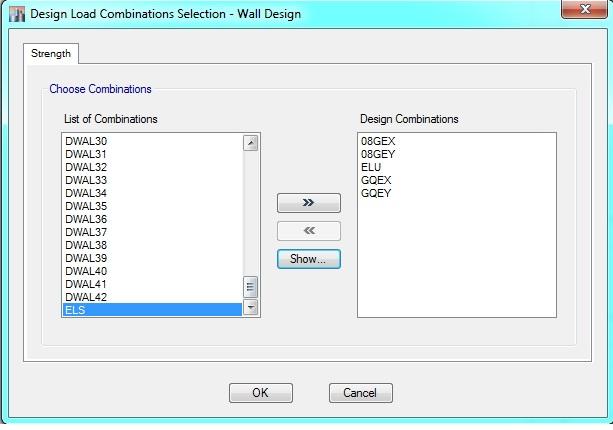

pour obtenir le ferraillage on passe a d'autre programme excel , on peut utilise le ferraillage de l'ETABS pour au moins voir et comparer avec les resultats sur excel ,malgres que le code Eurocode n'est pas comme le BAEL mais ,normalement ça nous donne une idee,donc on fait ;

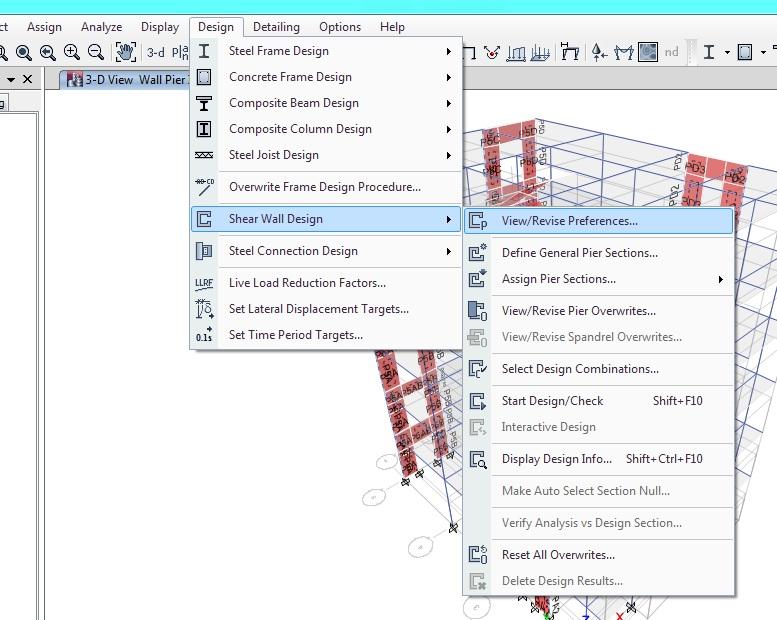

36.thumb.jpg.cb785f63c13d645ef8fa856022d

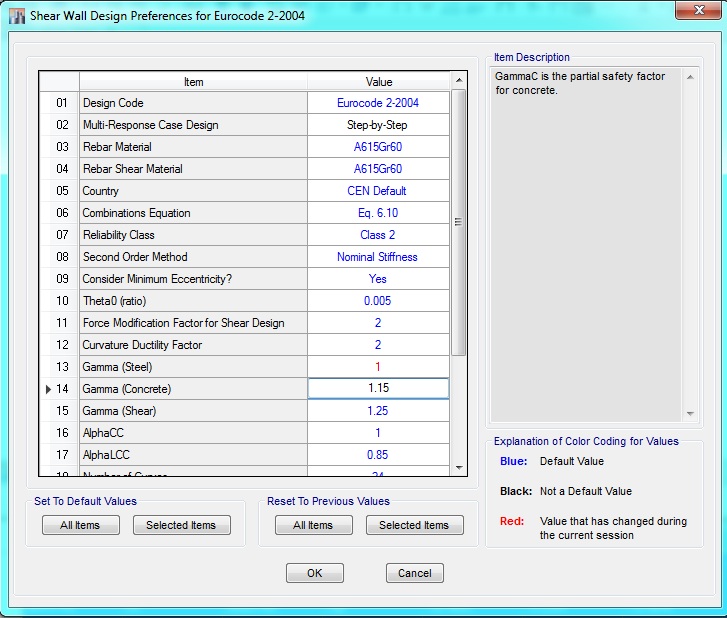

37.thumb.jpg.dc6e34372be3d6c7482c01043a7

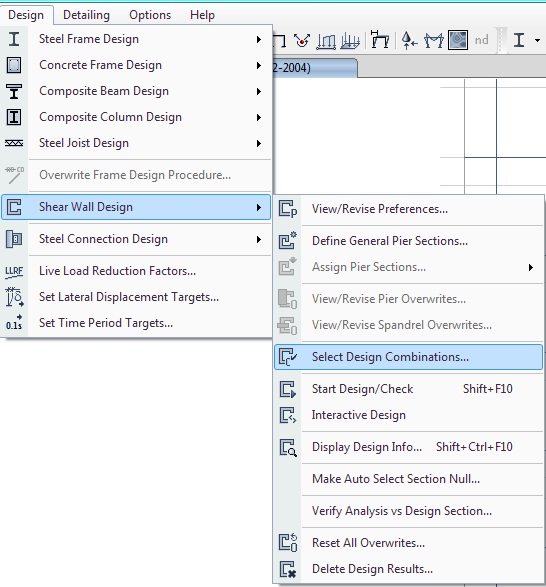

38a.thumb.jpg.f25d33dabf82b848a25e8d17d5

38b.thumb.jpg.595d61f136dddbf305f189e9cf

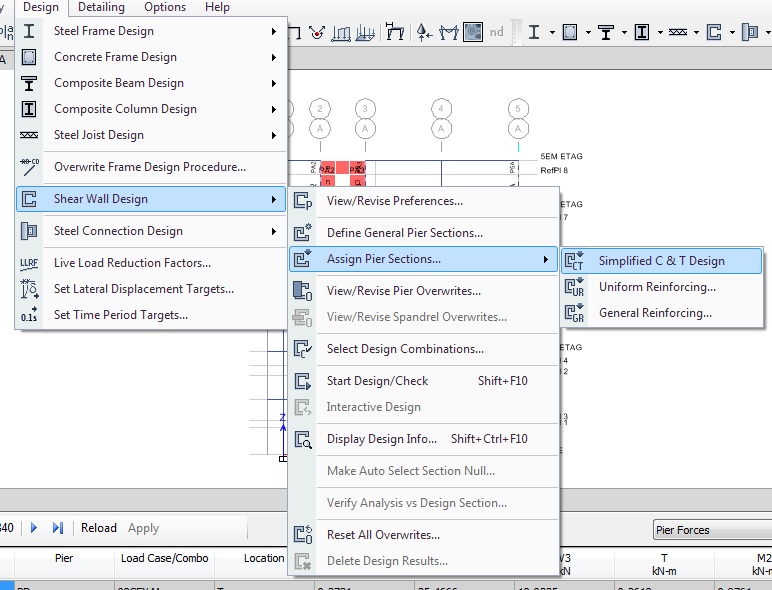

on est dans une Zone de forte sismisite on va choisir compression et traction comme suit,apres bien sur la selection de tout les Piers

38.thumb.jpg.a2b498176cddcde8e4ab8f89d20

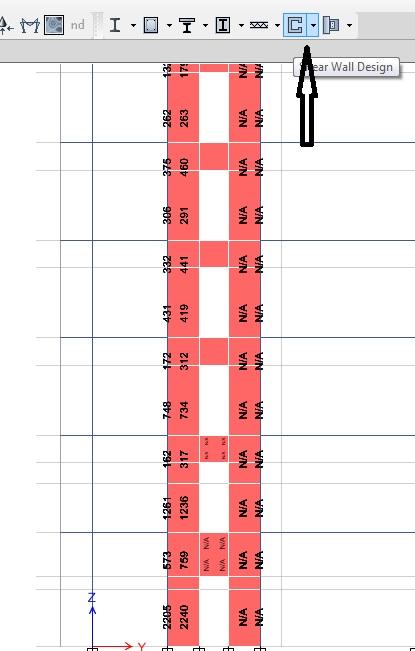

on lance le calcul ferraillage voile en cliquant sur cette icone

40.thumb.jpg.fc19e8f2a9663d16932280467a4

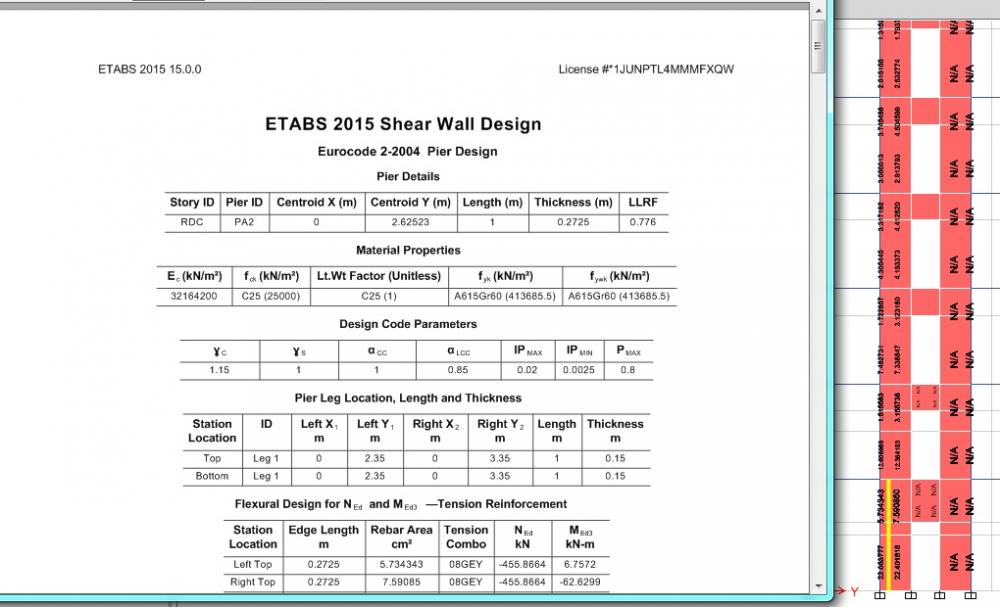

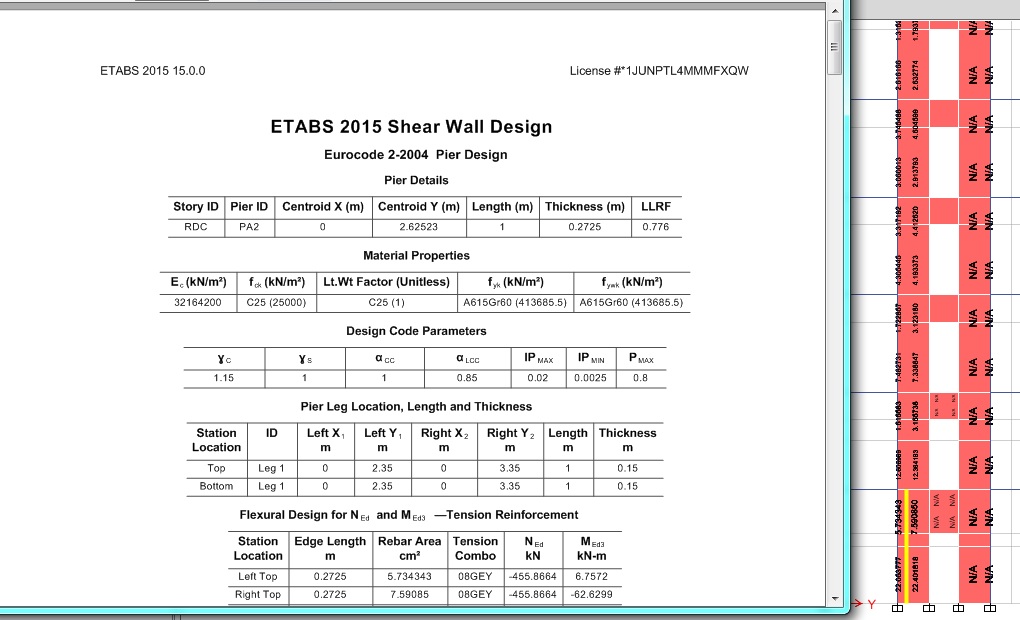

comme vous allez remarque ,thichness de l'elemnt c'est une epaissur moyenne entre le poteau et le voile ;le voile est d'epaisseur =15cm et le poteau=35 ETABS traite l'element avec une epaisseu =0.2725 comme indique dessous.on clique droit sur un trumau et voila les resultat

41.thumb.jpg.aef5f86ea9e64927c530106418a

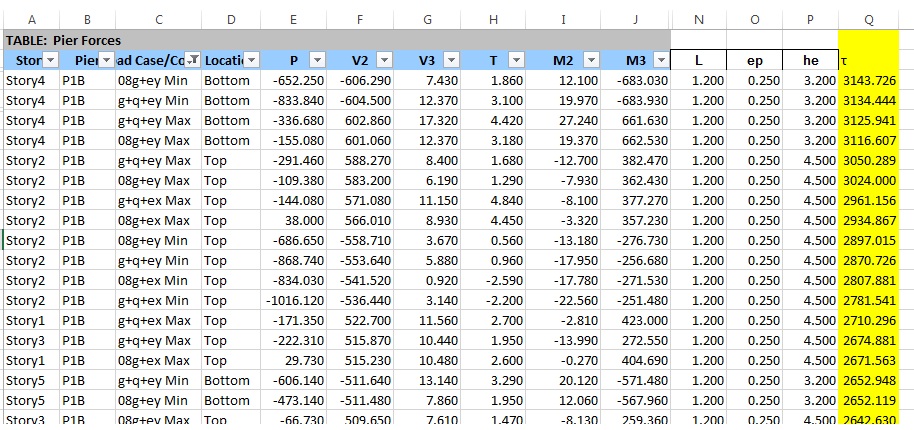

avant de proceder au calcul du ferraillage ;il est imperatif de verifier l'effort tranchant de chaque trumaux comme indiquee sur l'RPA .on peut utiliser le fichier excel obtenu par ETABS pour la verification rapidement  j'ai pris ce fichier d'un autre projet juste pour vous explique et voir comme suit:

42.thumb.jpg.a957afc93c6cea7c09645e04d0e

et voila c'est peut etre rapide ,j'ai essaye d'ilustrer par des images mais vous pouvez tjrs me demande des explication là ou c'est pas claire pour vous.



Modifié par fatmabela
  • J aime 9

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour je reviens vers ce sujet pour demander une petite explication au sujet de safe:

-pour la définition des poutres et dalles est ce que les coefficient de réduction des inertie et des rigidités sont pris en considération automatiquement par le logiciel une fois qu on a choisi le règlement de calcul (eurocode)

-lors du calcul du ferraillage de la dalle le moment résistant se définit de la même manière que pour etabs et comme expliqué plus haut  (calcul habituel par robot expert ou scooter sans  pondération supplementaire) merci pour tout éclaircissement

  • J aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

le fait de choisir un code ça n'exclut pas qu'il faut pas tenir  compte des parametre ,si vous avez remarque on modifiant le code set modifiers garde tjrs la valeurs 1 pour ts ses parametres et ça ne change pas automatiquement , donc cette reduction dans les moments d'inertie c'est pour tenir compte de la fissuration du beton ,

j'ai pas compris  votre 2eme question ?si vous parler du Mmax =1.1*Mmin  c'est juste une valeure maximale qui va apparaitre sur le diagramme ;vous pouvez choisir Mr=Mmax et donnez une valeur inferieur pour Mmin c'est juste une approche et vous allez voir les valeurs du Mr ,je ne sais pas comment l'expliquez mais faites +ieures exemple vous allez me comprendre.

Modifié par fatmabela
  • J aime 2

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci encore une fois fatmabela pour les coefficient de réduction sur etabs je sais comment les introduire par contre pour safe je ne vois pas ou est ce que ça se trouve,pour la deuxième question j ai bien compris votre raisonnement cité plus loin toutefois je me pose cette question pq j'ai du doute sur un petit exemple que j ai fait et j ai bien peur que je me suis trompé qq part dalle 8x8m epaisseur 25 cm sur quatre poteaux carré  de 40 cm G=Q=250kg/m2 pour d3f8nir le matériau g pris coff de poisson =0 ferraillage inférieur T10esp 15 (moment résistant 46 T m/m) dalle safe.FDB

dalle safe.FDB

  • J aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Saha ramdankoum et ramadan moubarek a tous les musulmans ,je n'arrive pas a voir ni a telecharger ce que vous avez poste ici

pour votre question concernant safe ,vous pouvez cliquer sur votre element exemple votre dalle ensuite Assign :slab data :properties modifiers et pour les dalles c'est Bending moment M11;M22,M12 qui sont concerne par cette modif voir les valeures que donne l'eurocode.

  • J aime 1
