Bonjour

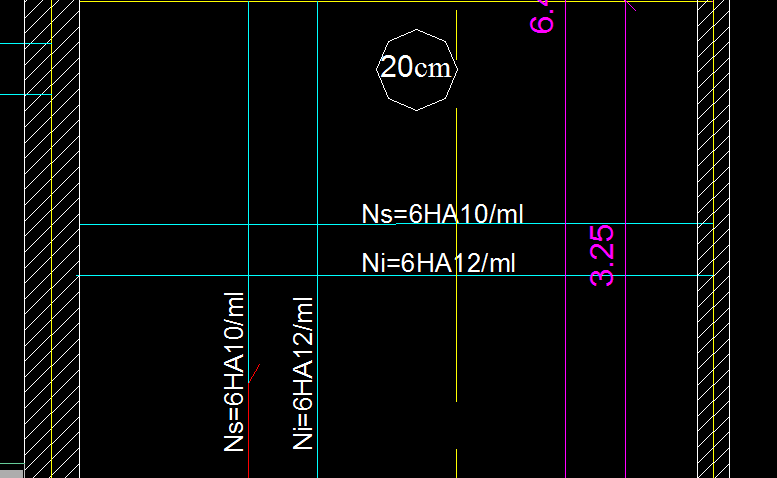

comment faire pour convertir le ferraillage de cette dalle du HA FE400  (voir pièce jointe) en treillis soudés FE500

merci d avance

En fissuration non préjudiciable , le ferraillage 6 HA10/1ml en Fe400 , dans chaque direction en haut comme en bas, résiste à un moment de 27 kN.m en section b=1m et h=0,2m.

Donc , il vous faudra 3.77 cm2 pour résister à ce même moment en FE 500.C'est à dire 5HA10/1ml.





Modifié Decembre 1, 20169 a par ABDOH

il y a une heure, habibensit a dit :

Bonjour

comment faire pour convertir le ferraillage de cette dalle du HA FE400  (voir pièce jointe) en treillis soudés FE500

merci d avance

Bonsoir,

Pour passer de fe400 à fe500. Vous pouvez appliquer un coefficient de 40/50 sur les sections d'armatures (calculées en FE400). Si on garde les diamètres des barres, alors on peut appliquer ce coefficient sur le nombre Ainsi, vous aurez 6x40/50=4,8 , Vous pouvez adopter 5Ø10  fe500 /m pour les sup. et 5Ø12 fe500 /m pour les inf.

Vous aurez un treillis 200/200/10/10 et un 200/200/12/12 (FE500)

Cordialement



Bonjour

pour convertir la section tu n'a qu'a calculer la section As par Ml est la multiplier par 4 et tu devise par 5, automatiquement la section va diminuer, mais pour utiliser le treillis soudé, il vaut mieux revoir les calculs, pour chercher le ferraillage au niveau des appuis et en travée une fois calculé tu choisira la section des treilles soudées en fonction de section et mailles,

pour plus d'info voir le livre adets
