Dimensionnement d'un mur de soutenement

Recommended Posts

Bonjour tout le monde

J'ai un mur de soutènement d'une hauteur de 10 m qui se trouve dans un terrain accidenté (terrain argileux).

Avec des recherches sur notre forum j'ai constaté qui'il faut calculer la poussée et la buté et le poids propre...et calculer le rapport entre les moments de stabilisations et de reversements qui doit être sup à 1.5.

Pourriez vous me dire la démarche pour faire sortir le ferraillage de ce mur manuellement?.

Partager ce message


Lien à poster
Partager sur d’autres sites

Découvrez les logiciels CYPE pour le calcul de structures!

Dlubal

L'éditeur leader en Europe et en Afrique pour le dimensionnement de bâtiments et d'ouvrages de génie civil.

CYPE, c'est aussi des logiciels métiers pour l'énergétique, l'acoustique, les installations électriques, CVC, plomberie, la simulation d'éclairage, la protection incendie, l'économie de la construction...

Profitez dès à présent de la version d'évaluation et de l'accès à nos services de support technique:

Cliquez ici pour tester les logiciels CYPE


tout d’abord il faut ajouter un contrefort puisque votre mur à une grande hauteur puisque sans contrefort votre rideau travail en console et ta semelle aussi des 2 cotés butée et poussée alors que si on ajoute des contreforts le rideau travail comme une dalle appuyé sur 03 cotés et la semelle coté butée en console, et la semelle coté poussée elle encastrée dans le rideau et appuyée sur le contrefort.

WALLAHO A3LAM

  • J aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites
Il y a 13 heures, mhamed a dit :

tout d’abord il faut ajouter un contrefort puisque votre mur à une grande hauteur puisque sans contrefort votre rideau travail en console et ta semelle aussi des 2 cotés butée et poussée alors que si on ajoute des contreforts le rideau travail comme une dalle appuyé sur 03 cotés et la semelle coté butée en console, et la semelle coté poussée elle encastrée dans le rideau et appuyée sur le contrefort.



Bonjour

Merci pour votre contribution

comment je peux ajouter ces contreforts les dimensions.... car je dois préparer une note de calcul pour le BCT

Partager ce message


Lien à poster
Partager sur d’autres sites

Le 30/11/2017 à 09:25, USTHB2013 a dit :

bonjour,

il existe un ouvrage de monsieur Charon,qui traite les murs de soutènement,avec contrefort,et dans cet ouvrage le calcul est détaillé,également sur ls contreforts.En raison de la hauteur de votre mur,c'est une question,vous pourriez disposer de tirants

cordialement

gérard demeusy

Le 30/11/2017 à 09:25, USTHB2013 a dit :









  • J aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites
Le 30/11/2017 à 07:56, mhamed a dit :

tout d’abord il faut ajouter un contrefort puisque votre mur à une grande hauteur puisque sans contrefort votre rideau travail en console et ta semelle aussi des 2 cotés butée et poussée alors que si on ajoute des contreforts le rideau travail comme une dalle appuyé sur 03 cotés et la semelle coté butée en console, et la semelle coté poussée elle encastrée dans le rideau et appuyée sur le contrefort.

WALLAHO A3LAM

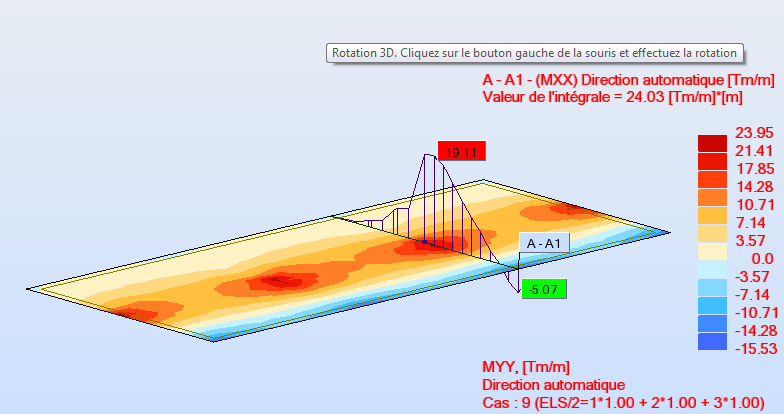

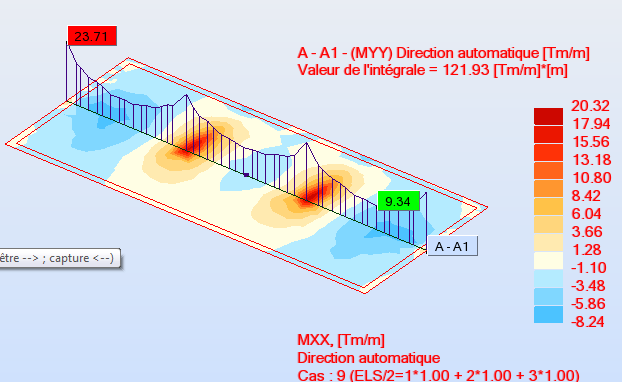

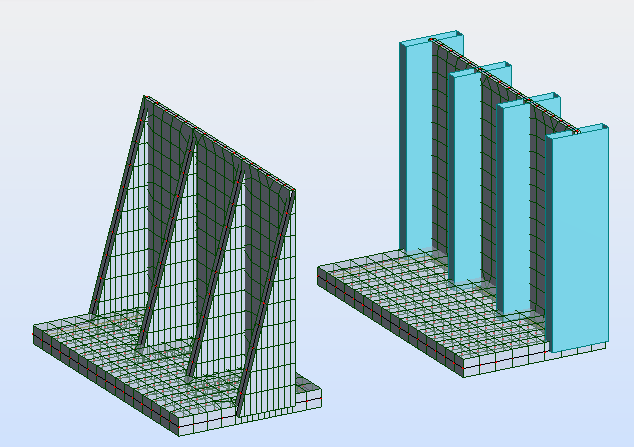

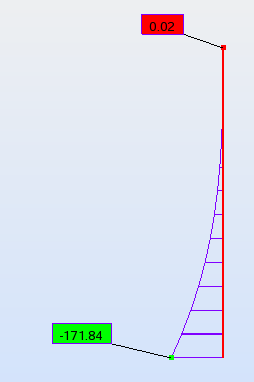

Le contefort a pour rôle de réduire les sollicitations sur le rideau qui travaille dans ce cas comme une plaque sur 3 appuis comme vous l'avez précisé. Par contre la semelle doit assurer l'encastrement de l'ensemble (rideau+contreforts). Les dimensions de la semelle ne changent pas trop en absence ou en présence des contreforts.

Partager ce message


Lien à poster
Partager sur d’autres sites
Le 01/12/2017 à 17:06, TITILT a dit :

comment je peux justifier le nombre des contreforts et leurs dimensions...?

vous commencer par fixer un espacement réduit des contreforts (3m par exemple) et après selon les sollicitations encaissées par les contreforts tu dimensionne son coffrage et ferraillage. 10 m est une sacrée hauteur pour un ouvrage de soutènement classique type mur cantilever du coup penser à mettre un bon drainage (barbacanes et drain en pieds) pour réduire la poussée de l'eau surtout pour un terrain peu perméable (argile ou autre) aussi faire attention aux moyens de compactage derrière le mur (faire usage de moyens plutôt légers). Pour des raisons de sécurité vaut mieux négliger la butée.

Partager ce message


Lien à poster
Partager sur d’autres sites
