Bonjour à tous,

dans le cadre d’une réhabilitation je suis amené à justifier une sous poutre BA d’un plancher en poutrelles hourdis. Le projet prévoit une augmentation des sollicitations (tranchant et moment fléchissant) par environ trois par rapport aux charges initiales. Poutre que j’aimerais renforcer par 2 Upn moisés de part et d’autre de cette poutre, seulement je ne sais pas comment calculer cette poutre hybride.

l’ajout de 2 Upn avec des tiges filetées permet d’avoir la même déformation entre la poutre BA et les Upn, mais je m’interroge sur le cheminement de l’effort tranchant dans la poutre ba : risque t-on d’avoir une rupture des cadres existants avant que les efforts n’arrivent aux upn ?

Quelqu’un a-t-il déjà dimensionné une poutre ba moisée par des profilés métalliques ?

bonjour,

par quoi est justifiée l’augmentation importante des charges.

pourrais-tu  faire un schéma pour expliquer la position relative des U et de la poutre?

A+

Le 19/07/2018 à 07:10, FRIDJALI a dit :

bonjour,

par quoi est justifiée l’augmentation importante des charges.

pourrais-tu  faire un schéma pour expliquer la position relative des U et de la poutre?

A+

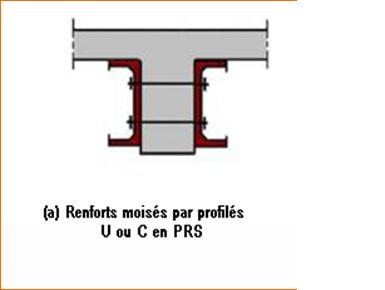

Ci-dessous une image du principe du renfort

A noter que l'augmentation des efforts est due à l'ajout d'une charge ponctuelle sur cette poutre (sur le dessus), j'ai peur que le tranchant ne fissure la poutre avant que les UPN ne travaille avec la poutre béton





Alors ?

Depuis l'été dernier, le projet a du aboutir et cette solution a t"elle été retenue ?

La position des fers U aide bien à reprendre les efforts tranchants et ensuite il faut considérer la section mixte avec une équivalence acier béton
