Bonjour à tous

Je cherche a calculer les aires sectorielles et j'ai un exemple pour lequel il manque une étape...

Je ne comprends pas à quoi correspond le vecteur ds. De fait, je ne sais pas l'exprimer dans la base (0,x,y,z)

Pouvez vous m'éclairer svp?

De plus je ne comprends pas la distribution "triangulaire" sur les 2 âmes...

Merci pour vos éléments de réposnse

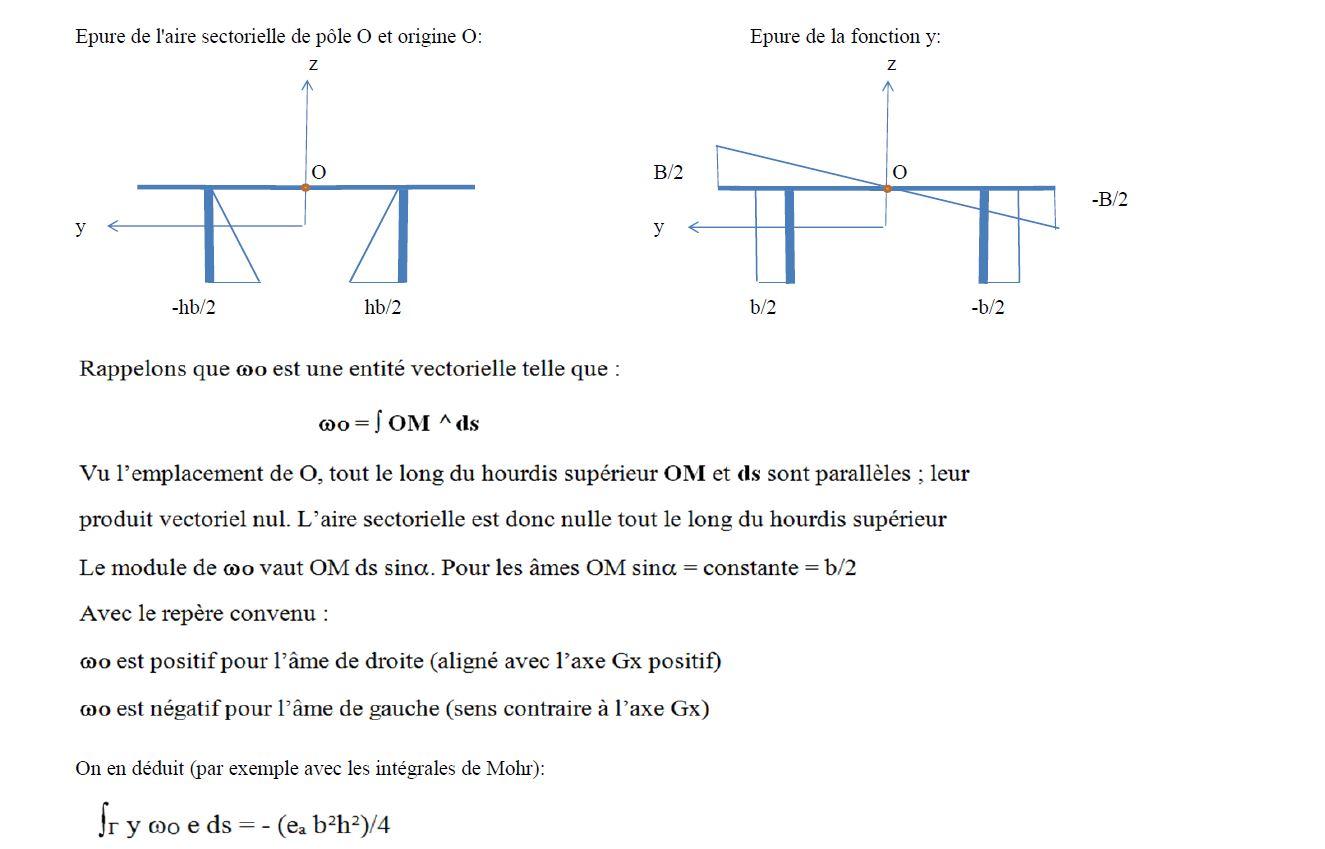

aire sectorielle.JPG

Partager ce message


Lien à poster
Partager sur d’autres sites

Découvrez les logiciels CYPE pour le calcul de structures!

Dlubal

L'éditeur leader en Europe et en Afrique pour le dimensionnement de bâtiments et d'ouvrages de génie civil.

CYPE, c'est aussi des logiciels métiers pour l'énergétique, l'acoustique, les installations électriques, CVC, plomberie, la simulation d'éclairage, la protection incendie, l'économie de la construction...

Profitez dès à présent de la version d'évaluation et de l'accès à nos services de support technique:

Cliquez ici pour tester les logiciels CYPE


merci pour ta réponse.

Malheureusement j'ai le même exemple et il manque une étape de calcul.

Je comprends pas comment on passe de OM.sina à b/2....

Si je prends comme point M l'extrémité de l'ame, j'ai bien:

OM (0;b/2;-h) et si ds désigne aussi (je suppose c'est cela que j'aimerais bien qu'on me confirme) un point de l'ame alors ds (0;0;-h) en ce même point.

Le produit vectoriel de OM et ds vaut donc (-bh/2;0;0) donc il y a seulement une composante x..et d'après le schéma des aires secortielles, il faudrait plutôt avoir cette composante en y et non en x...

Merci d'avance pour votre aide

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonsoir,

je vous renvoie au cours de torsion que vous avez certainement vu.le ds c'est pour l’intégral. Je vous propose de regarder un peu les intégrales de Mohr.

Cordialement.

extrait cours de torsion.jpG
