Une Partie D'Un Hangar Sur Un Mur De Soutènement


babdou

Recommended Posts

bonjour

j'ai un hangar en charpente métallique avec mezzanine , une partie de ce dernier est appui sur un mur de soutènement réalisé

c.a.d que 5 poteaux sont appui directement sur ce mur  ( poteaux sont articulés donc pas de moment )

j'ai 1 effort normal (Fz) + 02 efforts tranchant  (Fx , Fy)

 Fzmax =11.3  t            Fx correspondant =3.91 t                        Fy correspondant =0.88 t

 Fxmax= -12.69  t          Fz correspondant =9.70 t                        Fy correspondant =-1.42 t

 Fymax =-2.20  t            Fz correspondant =-0.45 t                        Fx correspondant =0.01 t

ma question :

comment vérifier si le hangar peut appui sur le mur ou non ????

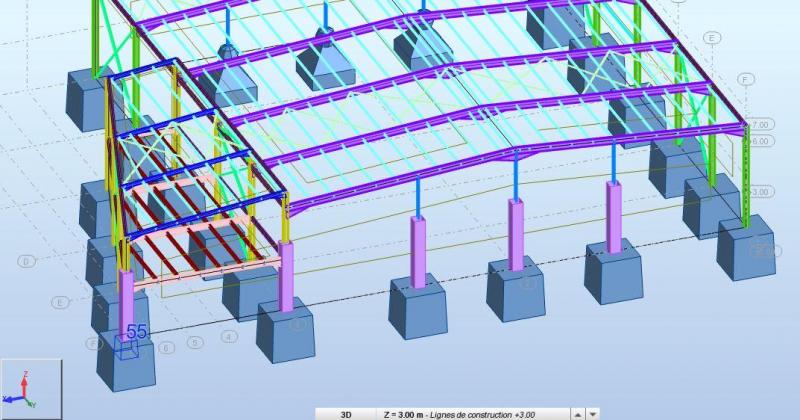

Ci-joint des photos explicatives (NB dans logiciel robot j'ai représente le voile avec des poteaux )

Merci
