bjr mes amis

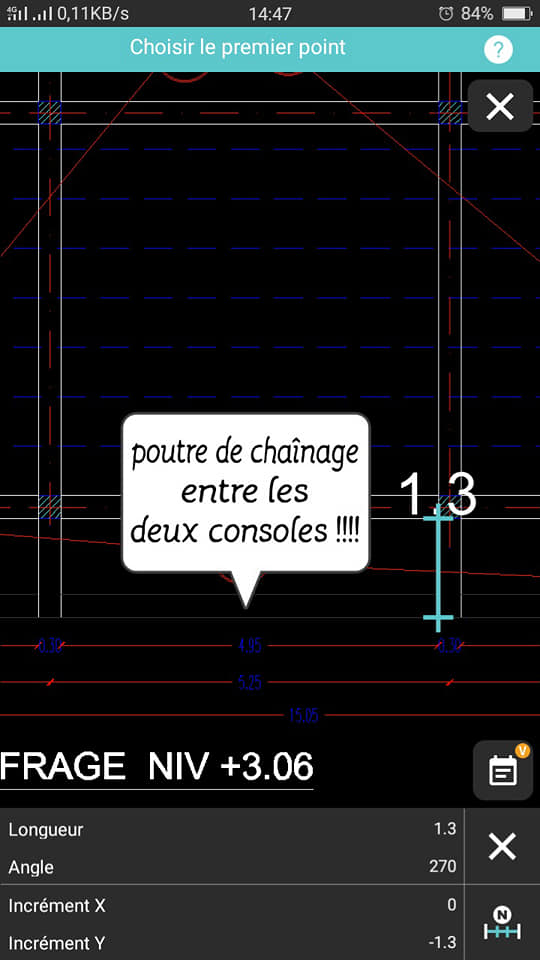

Svp je veux savoir l'importance de la poutre de chaînage entre les deux consoles !! On peut supprimer cette poutre ?ou remplacé par une poutre noyé de 15 cm ou bien renforcé le ferraillage du  dalle pleine ( 4.95 sur 1.30 )

Merci !

Il y a 6 heures, zakaria22 a dit :

bjr mes amis

Svp je veux savoir l'importance de la poutre de chaînage entre les deux consoles !! On peut supprimer cette poutre ?ou remplacé par une poutre noyé de 15 cm ou bien renforcé le ferraillage du  dalle pleine ( 4.95 sur 1.30 )

Merci !

Assalaamou 3alaykoum Zakaria

En conception cela peut arriver lorsque il y a mur ou élément lourd le long du bord de cette dalle. Et comme tu dis tu peux soit renforcer, ou noyer une poutre. Ce qui va te permettre de décider sera le calcul surtout à L'ELS (Flèche, fissuration etc.)

C'est une zone délicate. En prendre soin.

والله يعلم

bonsoir,

Il y a 7 heures, zakaria22 a dit :

bjr mes amis

Svp je veux savoir l'importance de la poutre de chaînage entre les deux consoles !! On peut supprimer cette poutre ?ou remplacé par une poutre noyé de 15 cm ou bien renforcé le ferraillage du  dalle pleine ( 4.95 sur 1.30 )

Merci !

tout dépend de la conception de ta dalle.tu as le choix de la considérer comme une dalle appuyée sur trois cotés( 2 consoles +la poutre) ou de la considérer comme une dalle en consoles encastrée dans ta poutre ou ,à la limite la considérer comme une dalle reposant sur les deux consoles de la poutres.dans ce dernier cas tes consoles de poutre ne servent à rien. par contre en fonction du type e plancher et de l'orientation de ce plancher à l'arrière du balcon il faudra éventuellement prévoir un conte-poids.

dans tous les cas de figure le chaînage dont tu parles n'est pas d'une grande utilité si ce n'est esthétique

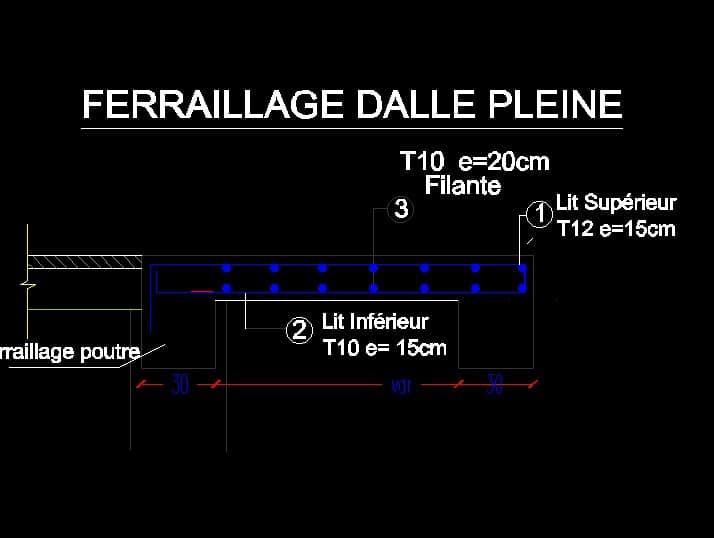

remarque: l e schéma de ferraillage dessine  représente une dalle en console ( ferraillage sup plus important que le ferraillage  inf) et dons dans ce cas les consoles de poutre sont inutiles.

OuAllahou A3lam

A+

Bonsoir,

D'après le plan, j'ai l'impression que tu es en plancher type hourdis (ou équivalent) mais que tu as des poutres principales qui sortent en console ( je me trompe peut être alors corrige moi). Si c'est le cas, tu peux porter directement de console de poutre principale à console de poutre principale, le chainage est alors effectivement esthétique (pour ne par voir le nez de console de poutre) : Principe 1.

Comme le précise Fridjali, le ferraillage correspond à un ferraillage en console du plancher, par contre, l'ancrage est insuffisant (si c'est du HA 12 supérieur), et il fait travailler la poutre de rive en torsion : pas forcément judicieux comme choix.

D'un point de vue esthétique, tu pourrais faire porter le plancher dans l'autre sens, avec ton plancher en console directement (sans poutre principale), par contre, pour contrebalancer le débord, il faut prévoir des hourdis (si tu es en hourdis) moins hauts : principe 2, à voir avec le fournisseur de plancher. En France, on doit recouper les nez de plancher (tous les 6 à 8m) à cause des chocs thermique et on a une armature minimale longitudinale entre 0.25 et 0.5% (je crois) de la section de béton selon la longueur de l'élément saillant en façade. A adapter à ta règlementation.

Principe.pdf

Cordialement.



merci infiniment pour vos réponses
