Bonjour à tous, j'aimerais connaitre la procédure de vérification d'une poutre soumise à la torsion. En effet, j'ai une dalle de balcon en porte-à-faux de longueur 5 mètres et de largeur 2 mètres et d'épaisseur 20 cm qui est encastrée dans une poutre de rive de section 30x70 de portée 5 mètres. J'ai calculé la dalle et la poutre mais j'ai un soucis avec la vérification de la poutre à la torsion. le blocage se au niveau de la détermination du moment de de torsion.

Merci de m'aider,

Bonjour,

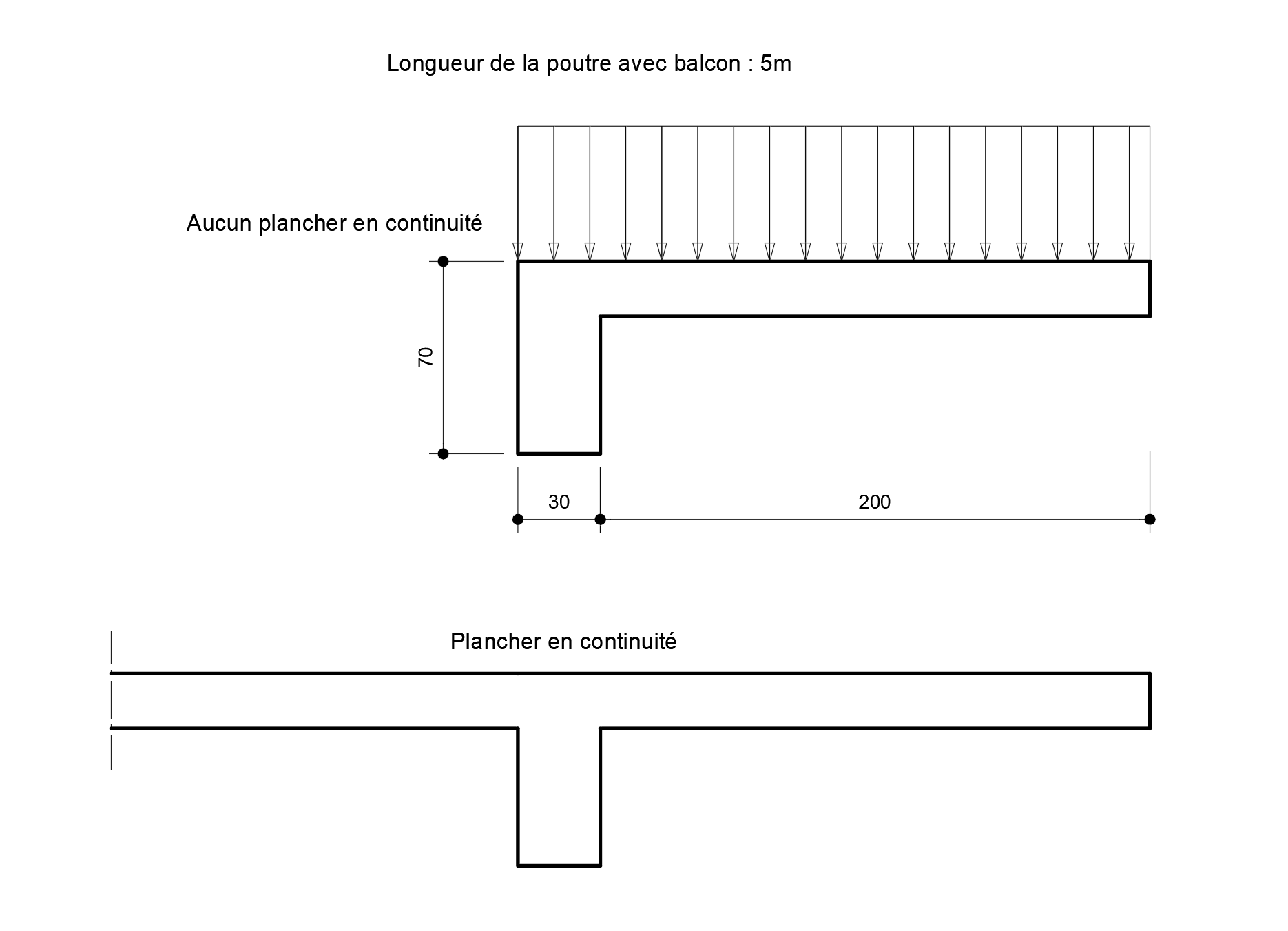

Postez un schémas pour plus de réponses.

Le balcon a t'il plancher en continuité permettant d'équilibrer une partie du moment ?

Pour calculer les efforts, voir cours de RDM.

Si c'est le cas du haut (sans plancher), le moment de torsion est maximum à chaque extrémité de poutre et vaut : moment de renversement de l'ensemble x 5/2 (5m de portée, la poutre est encastrée à chaque extrémité, sinon le balcon bascule).

Cordialement.

Il s'agit de la première figure sans continuité de la dalle. Je n'arrive pas à déterminer le moment de torsion Tu dans la formule de la contrainte de torsion dans l'image ci-joint
