Bonjour à tous,

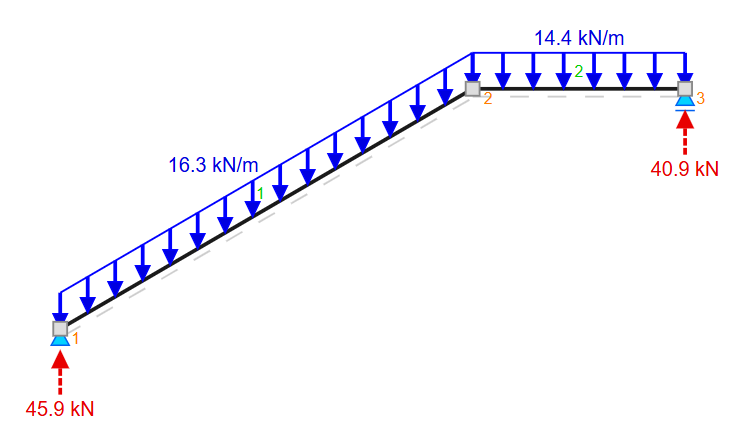

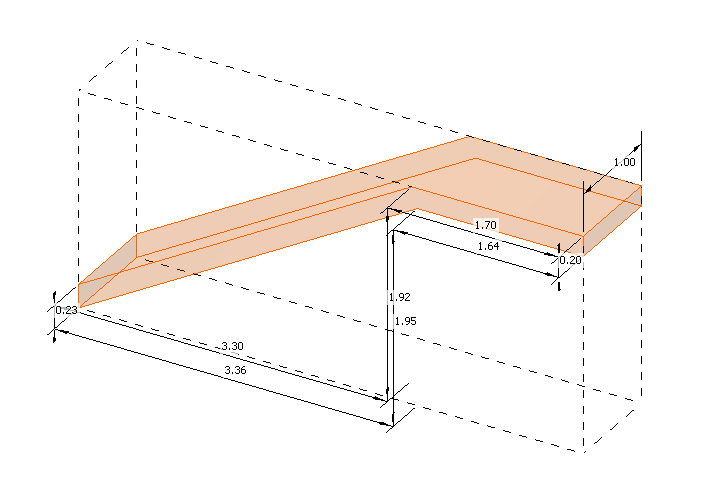

Je modélise une poutre représentative d'une bande type d'escalier (voir photo jointe) sous un logiciel d'analyse structurelle. Le logiciel ne calcule pas la réaction horizontale au point 1 (appui rotulé), alors que je m'attendais à une composante non nulle.
Pourquoi le logiciel pourrait-il ignorer la réaction horizontale ?
Cordialement,

Bonjour,

Vous avez mis un appui glissant en partie haute.

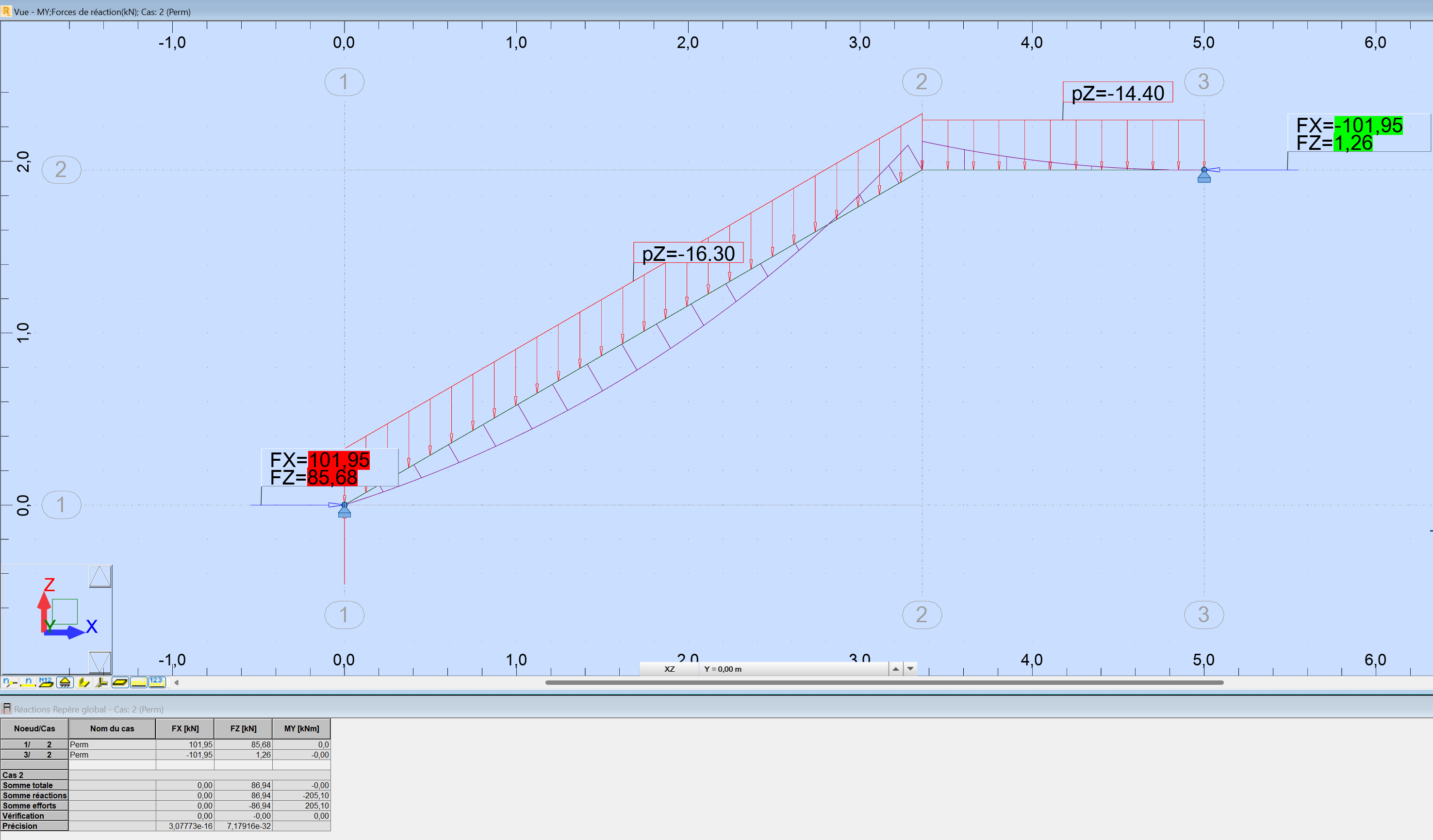

DDC 2 rotules

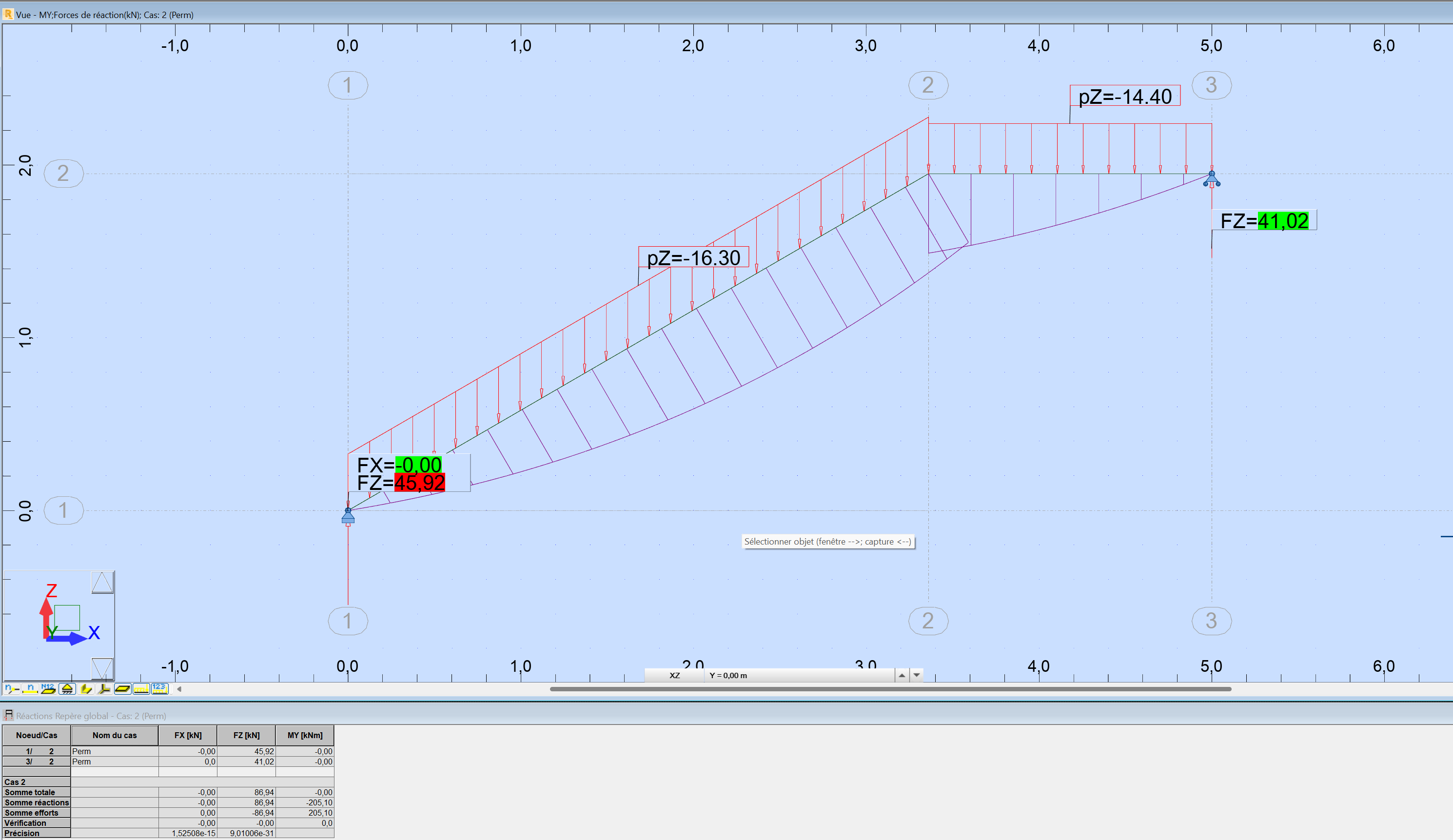

DDC appui glissant

Cordialement.

Oui, l'appui glissant au nœud 3 permet d'éliminer la réaction horizontale en ce nœud. mais pour le nœud 1, c'est une articulation, de plus, la poutre est inclinée, pour cette raison, je m'attendais à une réaction horizontale au nœud 1.

Il y a 9 heures, Hadhrim a dit:

Oui, l'appui glissant au nœud 3 permet d'éliminer la réaction horizontale en ce nœud. mais pour le nœud 1, c'est une articulation, de plus, la poutre est inclinée, pour cette raison, je m'attendais à une réaction horizontale au nœud 1.

Bonjour,

L'escalier n'est pas en mouvement : somme des forces = 0 (l'escalier est en équilibre statique). En projection selon X : R1x + R3x= 0, les conditions d'appuis font que R3x = 0 (appuis glissant) et donc R1x = - R3x = 0.

Cordialement

Il y a 13 heures, Tony_Contest a dit:

Bonjour,

L'escalier n'est pas en mouvement : somme des forces = 0 (l'escalier est en équilibre statique). En projection selon X : R1x + R3x= 0, les conditions d'appuis font que R3x = 0 (appuis glissant) et donc R1x = - R3x = 0.

Cordialement

Je vous remercie pour votre aide.
