Salut

Je voudrais savoir,comment fait on pour imposer au logiciel PISTE, les lignes de rupture de pente

avant de procéder à la triangulation,du semis de point.Ceci dans le but d'avoir un profil en long qui colle au mieux à la réalité du terrain.

Merci pour l'attention.

il faut saisir dans le module TPL le fichier des points du semis.

Une fois les points saisis, il faut relier certains d'entre eux de manière graphique pour constituer les lignes de rupture du terrain.

on peut même ensuite définir les lignes des bords de chaussée pour assurer la reprise de chaussée dans un projet

s sa merci pour la reponse

superieure 0.5

il faut saisir dans le module TPL le fichier des points du semis.

Une fois les points saisis, il faut relier certains d'entre eux de manière graphique pour constituer les lignes de rupture du terrain.

on peut même ensuite définir les lignes des bords de chaussée pour assurer la reprise de chaussée dans un projet



Bonjour ,



J ai suivi cette procédure mais malheureusement Piste triangule a l'intérieure des ligne que je considère comme ligne de rupture



Cordialement

Bonjour



Piste triangule à l'intérieur des lignes de rupture. Par contre, aucun triangle de traverse un segment de ligne de rupture.



Joindre une image de la zone à problème si il y en a une.

Bonjour,

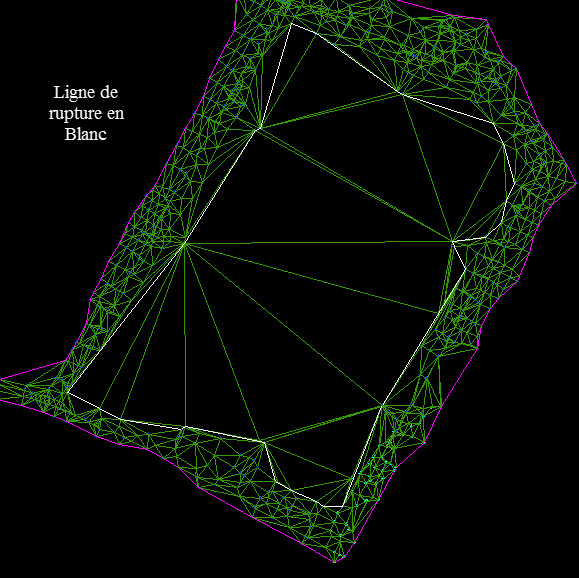

Ci joint l'image de la zone en question



Cordialement

Bonsoir



Il n'y a pas de problème, le fonctionnement est normal. Les lignes de rupture (de pente) sont respectées.



Piste triangule toujours toute la surface.
