Bonjour tout le monde,

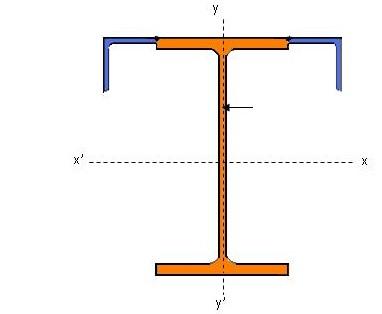

je voudrais savoir comment calcul t-on les caractéristiques des profilé composé comme sur la figure (profilé HEA+ 2 cornières) ci-joint (Wx;Wy;Ix;Iy, section)



Merci d'avance



Modifié Octobre 21, 201510 a par Civil Engineer007

Vous cherchez un calcul manuel ou calcul sur logiciel?

les deux si possible sinon Manuel

Donne moi les dimensions de ton profilé sur autocad.

Modifié Octobre 22, 201510 a par ABDOH

Tu peux calculer ta section facilement sur robot dans la partie "Etude d'une section"

Bonjour,

ABDOH; voila les dimensions des profilé:

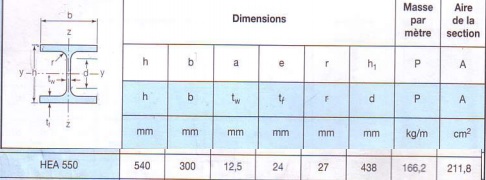

HEA 550:

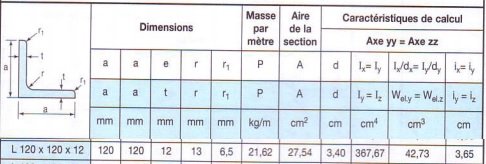

et les 2 cornières L120x120x12

Mariem.B:

pouvez-vous nous expliquer plus

?

Bonjour,

Vous avez le logiciel PROPSECTION sur le site du CTICM

Par rapport au centre de gravité de la section , on trouve :

Iy       =    133897.41 cm4



 Iz       =   37456.32 cm4



Wy     =   4284.11 cm3



Wz     =   1387.27 cm3



Modifié Octobre 24, 201510 a par ABDOH

breton2250, non je l'ai pas.



Merci énormément :D, est ce je peux connaitre la démarche pour les trouver

Bonjour,

Si vous n'arrivez pas à le faire sur votre logiciel de calcul, vous pouvez utiliser Autocad et la propriété "REGION", vous aurez ainsi  les inerties et le centre de gravité.

Cordialement.



Bonjour

Le logiciel est à télécharger gratuitement sur le site du CTICM

Sauf erreur de ma part:

Cdg de la section/ niveau sup  d=somme des moments statiques des différents profilés/somme des aires

Inertie/ cdg de la section=Somme des inerties des différents profilés/cdg de la section

soit en appliquant le théorème de Huygens

Inertie de chaque profilé/cdg section= Inertie propre+Aire(distance cdg section cdg profilé)^2
