Calcul des contraintes dans un voile


Taoufik El
 Share

Recommended Posts

Bonjour tout le monde,

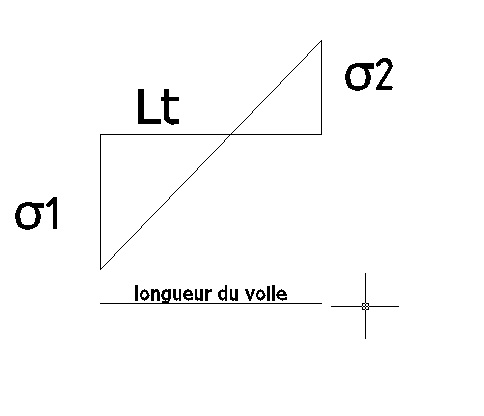

Je suis entrain d'effectuer une vérification d'un voile en flexion composée, et pour ce faire je calcule les contraintes dans les deux extrémités du voile par rapport à sa section de base afin de déterminer :

1- la zone tendue et y remédier par la suite en calculant les aciers de traction qui lui correspond ( zone tendue + contrainte de traction max )

2- la contrainte max de compression et vérifier qu'il soit inférieure à la contrainte max du béton

Or, j'arrive pas à trouver le 'y' pour calculer ces contraintes dans la formule suivante :

σ1 = N/S + M*y/I

σ2 = N/S - M*y/I

 Sachant qu'il s'agit d'un voile d’épaisseur a = 0.30m ; b = 2.40mNu = 30TM = -154.83T.m
