Bonjour à tous,

Je cherche à faire une vérification d'un encastrement en pied de poteau avec Robot Structural analysis. Cependant, il même donne le même résultat avec 4 tiges et 8 tiges ce que je trouve anormalement.  Pouvez vous m'aider à trouver ce qui ne va pas? Ci-joint mes résultats. Avez vous un autre logiciel afin que je fasse mes vérifications?



Merci d'avance

4 tiges.pdf

8 tiges.pdf

Bonjour à tous,



Quelqu'un peut il m'aider? Existe il un logiciel capable de calculer mon assemblage à 8 tiges joint dans mon précédent mail?



Merci

Bonjour,

- Pourquoi veux tu mettre 8 tiges ? à mon avis, 4 tiges suffiront largement !!

- Je vois que ton pieds de poteau est pré-scellé. Il faudra mettre une bêche pour reprendre l'efforts tranchant et comme ça, tu fait travailler tes tige uniquement en traction.

Donne moi tes efforts, je vais te le calculer sur Melody.

Cordialement,

M. TIIIKA,

je vous remercie pour la réponse.  J'ai un poteau de IPE 600 avec un grand moment. les effort sont  :



N =	-3459,28	[daN]	Effort axial
Qz =	8529,12	[daN]	Effort tranchant
My =	-67070,72	[daN*m]	Moment fléchissant

Merci d'avance

Ok pas de souci, je vais te le calculer et t'envoyer la note de calcul.

Cdt

Ok, merci d'avance

Il me faudra les deux efforts normaux : la compression et le soulèvement. tu m'as donné que le soulèvement !

Compression c est 2684,74

2684,74 daN ?

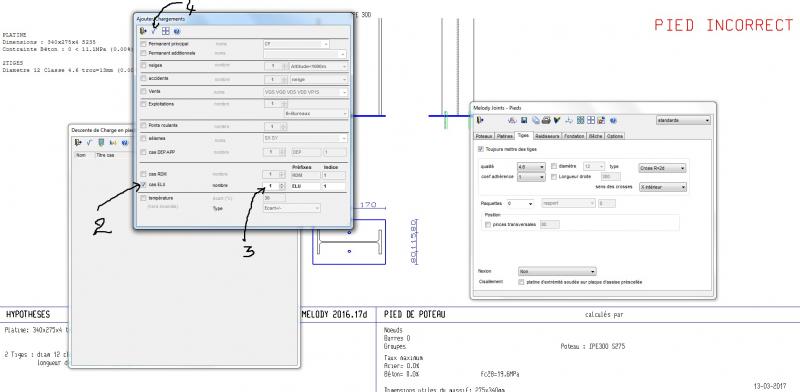

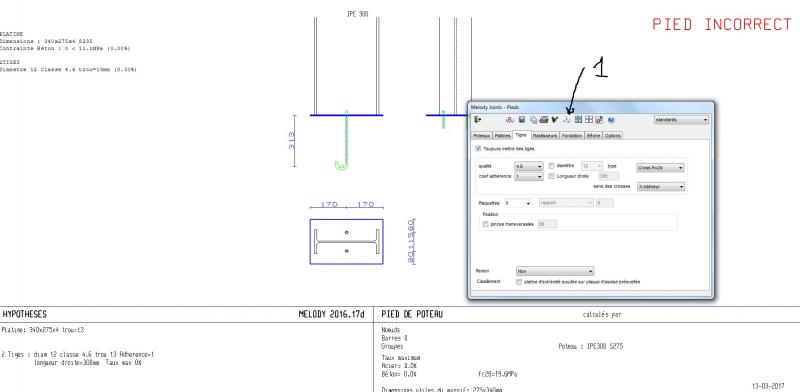

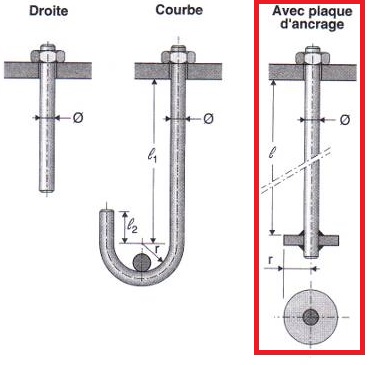

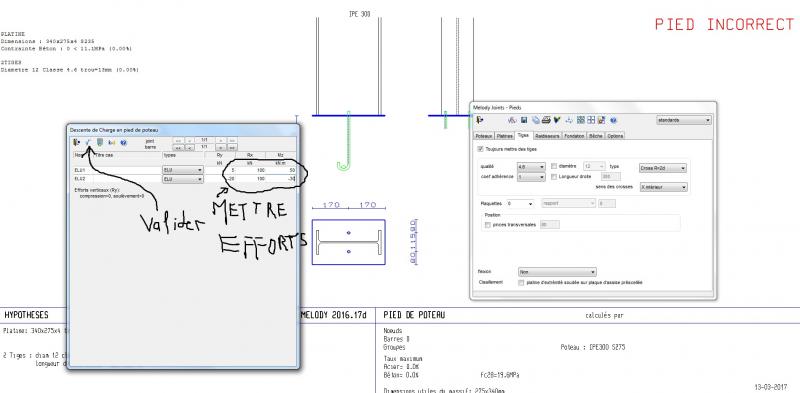

Voici deux solution avec deux nuances d'acier différentes. A noter que les tiges sont droites de longueur totale de 500mm/tige et avec des plaquettes carrées soudées de 100x15 (la solution avec des cross nécessite une longueur mini de 1400 mm/tige). Je t'ai mis un photo d'un exemple de tige droite avec plaquette.

Cordialement,

Solution acier (platine + raidisseurs) en S235 .pdf

Solution acier (platine + raidisseurs) en S355.pdf

Tiika,

bien reçu et merci.  Pouvez vous me donner un tuto sur melody? J'aimerai bien apprendre a le calculer. Merci d'avance
