Kroos

Assemblage poteau central

29 messages dans ce sujet

Bonjour,

Le système de contreventement d'une coupole pyramidale est formé de portiques ( 3 pour chaque face). Je serai donc amené à encastrer les traverses aux poteaux.

Que proposez vous pour la réalisation l'assemblage des 8 traverses au poteau central (L=10m) , sachant que les traverses sont des IPE360 (L=17.5m) .







Partager ce message


Lien à poster
Partager sur d’autres sites

bonjour,

d'après le dessin il ne s'agit pas de contreventement mais plutot de la structure de la pyramide.

cette structure va agir sur les poutres (à priori en béton) de la structure inférieure en amenant des efforts inclinés dont une composante provoquera de la fléxion déviée.

ou vous maintenez la structure telle q'elle et vous calculez vos poutres à la flexion déviée ou vous introduisez des tirants pour reprendre la composante horizontale des efforts.

A+

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,

Merci pour votre réponse.

le problème c'est dans l'assemblage en tête du poteau central conçu en HEA, avec les 8 traverses IPE. Ce sont des systèmes portiques où l'on a encastré les poteaux aux traverses pour exploiter leur stabilité-plan afin de reprendre l'action du vent. C'est dans ce sens qu'ils ont le rôle de contreventement.

Cordialement





Partager ce message


Lien à poster
Partager sur d’autres sites

Oui ! j'ai pensé à la même chose d'ailleurs. Il me manque que les détails d'assemblage.

Partager ce message


Lien à poster
Partager sur d’autres sites

Posté(e) (modifié)

Je m'excuse pour le retard. Les traverses sont inclinées de 39° par rapport au plan horizontal.

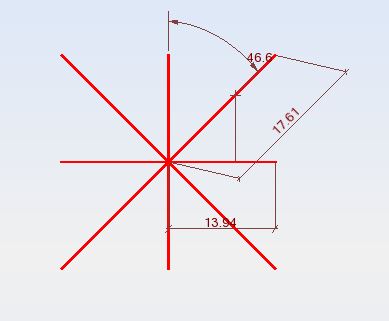

Les dimensions en plan sont les suivantes.




Modifié par Kroos

Partager ce message


Lien à poster
Partager sur d’autres sites

Portique diag.JPG


Partager ce message


Lien à poster
Partager sur d’autres sites

Posté(e) (modifié)

Bien reçu.

comme vous avez vu dans mes croquis, les points bas des traverses ne correspondent pas au niveau des pieds des poteaux. elles reposent sur des poteaux de rives de 1.4 m



Sans titre.png

Modifié par Kroos

Partager ce message


Lien à poster
Partager sur d’autres sites

Sans titre.png

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci beaucoup

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,

Je vous remercie énormément pour votre aide.

J'aimerais savoir par quel logiciel avez vous réalisé ce croquis. Si c'est possible de m'envoyer le fichier, j'en serais très reconnaissant.

Bien à vous.

Partager ce message


Lien à poster
Partager sur d’autres sites
