Possibilité de réaliser un voile plein en dessus d'un voile avec ouverture

Recommended Posts

Bonjour,

J'ai une question concernant la possibilité de réaliser un voile plein en béton armé en dessus d'un voile avec ouverture (trumeau+linteau), est ce que c'est tolérer vis à vis des règlements parasismique (RPA, Eurocode ....ect)



Et merci infiniment

Share this post


Link to post
Share on other sites

Découvrez RFEM !

Le logiciel de calcul de structures multi-matériaux (béton, acier, bois, verre, …).

Dlubal

RFEM permet le calcul et le dimensionnement de tous types de structures selon plusieurs normes internationales. Idéal pour le travail selon la méthode BIM, il échange des données avec Revit, Autocad, Tekla et aussi dans les formats les plus courants (ifc, dxf, step, stp, iges, sat, …).

Plus de 45 000 utilisateurs dans 80 pays dans le monde font confiance aux logiciels Dlubal.

Profitez maintenant de la version d’essai gratuite de 90 jours pour le tester : https://goo.gl/v40pVp

Merci pour votre réaction Mr: Benhaddou Kamel

j'ai un voile de contreventement placé au milieu de la structure, mais ce voile là comporte une ouverture de largeur de 3.36m (le voile à une largeur de 5.10m) , est cette ouverture est présente dans les 3 s/sol puis cette ouverture va disparaître pour les autres étages, est le voile est devenu plein, ma question est-ce que les règles parasismique ne l'interdit pas?, est ce que on peut se contenter sur le linteau qui va servir d'appuis pour la suite du voile



Merci infiniment


Share this post


Link to post
Share on other sites

Il n'y a pas de quoi,

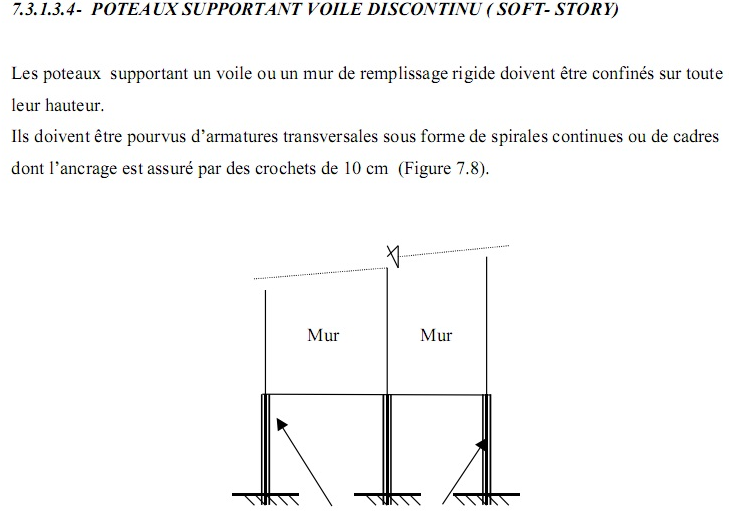

Je vois, je repose deux questions : Quel est votre système structurel (Voiles-dalles, portiques+voiles....) ?

Au dessus du dernier voile avec ouvertures, vous avez quel nombre de voiles pleins (quel nombre d'étages) ?

Share this post


Link to post
Share on other sites

Bonjour

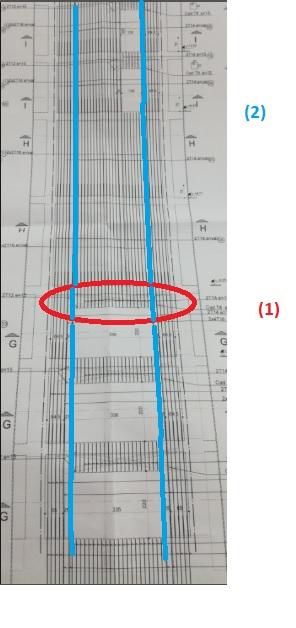

vu que ton voile est à grande ouverture dans les étages infs , la contrainte de cisaillement dans le linteau ne sera pas vérifiée par calcul (voir zone 2)

et la transmission par bielle ne peux pas ce faire (par 45%)

je te conseil donc de ne pas travaillé avec cette configuration inutile à mon avis et qui ne va pas reprendre les efforts sismique ( vérifié l'importance de la charge reprise par ce voile ) mais il faux considéré que t'as 2 poteaux (zone 1)

pour mieux comprendre voir le livre Monsieur Henry Thonier (paix sur lui) tome 03 chapitre 10

Bon courage


  • J aime 2

Share this post


Link to post
Share on other sites

Mr: Benhaddou Kamel : le système de contreventement est mixte (voiles de contreventement + portique), et le voile fait partie de ce système, le nombre des voiles pleins en dessus de ce voile avec ouverture est (02 voiles), puis il continu avec une petite ouverture pour les autres étages (zone 2), ce voile se trouve au milieu loin de la cage d'escalier, et n'est pas un voile d'ascenseur

Share this post


Link to post
Share on other sites
Le 04/07/2018 à 11:05, abdelhakaouadi a dit :

Merci pour votre réaction Mr: Benhaddou Kamel

j'ai un voile de contreventement placé au milieu de la structure, mais ce voile là comporte une ouverture de largeur de 3.36m (le voile à une largeur de 5.10m) , est cette ouverture est présente dans les 3 s/sol puis cette ouverture va disparaître pour les autres étages, est le voile est devenu plein, ma question est-ce que les règles parasismique ne l'interdit pas?, est ce que on peut se contenter sur le linteau qui va servir d'appuis pour la suite du voile



Merci infiniment


apparemment le ferraillage pose probleme en principe il doit y voir un linteau forme X au  dessus des ouverture s

Share this post


Link to post
Share on other sites
Le 04/07/2018 à 16:36, abdelhakaouadi a dit :

Mr: AITELHADJ Farid , si on trouve que la contrainte de cisaillement dans les linteaux est justifiée ,peut-on tolérer cette conception et acceptant cette configuration du voile??????

Re

étant donné que les voiles à grandes ouvertures ce trouvent dans les étages inf sollicités par des efforts de grandes valeur

ce ci m'ettone que les contrainte de cisaillement seront vérifié

à mon avis

il faux élargir les voiles à la base et mettre une épaisseur supérieur à celle des étages par exemple si sous sol 30 cm ep étage 20 cm

sans oublié que les linteaux seront de hauteur au moins de H/6

Bon courage
