Bonjour à tous(es) j’espère que vous allez bien , bon je suis en train de dimensionner le voile V2( Panneau 679)  manuellement mais j'ai pas compris  comment calculer sa longuer de flombement lf !!! d'ailleurs jai lancé le calcul sismique et j'ai trouvé les éfforts réduits (cas ACC pondération) alors pour NRX je dois choisir la valeur négative et pour MRz la plus grande en valeur absolue ?c ça

J’espère avoir un petit aide SVP  et n'importe quelle information qui va m'aider pour le calculer MERCIIIII





Bonjour,

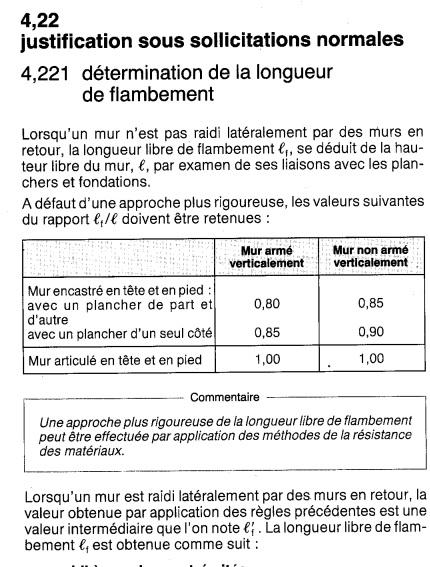

pour le flambement (voir le tableau en photo jointe) concernant les effort NRX ou G tu prend la valeur de la combinaison ELU, pour le moment que vous avez dit la plus grand valeur absolue.



Crlt.

Merci pour votre réponse , mais j'ai choisis la combinaison la plus défavorable ?? svp pour la notion du mur n'ai pas raidi ou il est raidi latéralemnt par des murs en retour pouvez vous m’éclaircir  ? et je pense qu'il doit être armé ? dans quel cas j'aurai le choix de le mettre non armé?? merci



Pas de réponse

Salaam 3alaykoum, j'ai quelques supports mais je peux pas poster car taille max autorisé 1Mo.

voici les lien:

Selon RPA

https://fr.scribd.com/doc/82619346/10-Chapitre-Ferraillages-Des-Voiles

https://fr.scribd.com/document/206440966/161993982-de-Calcul-Des-Voiles

Autre

https://www.scribd.com/document_downloads/direct/220241812?extension=pdf&ft=1539594966&lt=1539598576&user_id=387276068&uahk=auY41KWk0TPXZ4cAKTTbVTEpu50



Il y a 8 heures, Ahmed Diagne a dit :

Salaam 3alaykoum, j'ai quelques supports mais je peux pas poster car taille max autorisé 1Mo.

voici les lien:

Selon RPA

https://fr.scribd.com/doc/82619346/10-Chapitre-Ferraillages-Des-Voiles

https://fr.scribd.com/document/206440966/161993982-de-Calcul-Des-Voiles

Autre

https://www.scribd.com/document_downloads/direct/220241812?extension=pdf&ft=1539594966&lt=1539598576&user_id=387276068&uahk=auY41KWk0TPXZ4cAKTTbVTEpu50



wa3alaykoum bonjour , Merci Mr pour votre contribution . mais moi je veux le dimensionner selon le DTU 23.1 .

@ahmed elb bonjour mr , pourriez vous me donner qulque information sur le calcul de ce voile? sachant que dans la note de calcul sur robot j'ai remarque que Lf qui'il a choisis est différente avec celle que j'ai eu d'après le DTU 23. normalement il ya un mur raidi latéralement et j'ai passé de lf' pour trouvé lf en posant que c'est un mur non armé verticalement et articulé en tete et en pied  ???MERCI
