  1. Bonjour, Oui ils doivent être placés et calculés. Slts.
  2. Bonjour, Oui bien sur mais si vous remplacez la section T12 par T14 votre espacement sera plus large, par exemple si j'ai T12 chaque 15 cm je peux la remplacer avec T14 espacement 20cm. voici une petite application qui va vous aider pour déterminer le nombre des barres. cordialement. ACIER.zip
  3. Bonjour, Voici quelques feuilles Excel pour le calcul des éléments en béton. Slts. fichier excel.zip
  4. Bonjour, J'ai ce fichier, je n'ai pas l'habitude de l'utiliser,ça peut vous servir. Slts Dimensionnement du radier.xls
  5. Bonjour, Vous pourrez utiliser les logiciels de calcul tels que robot ou Sap Slts.
  6. Bonjour, De rien, ce qu'il faut retenir c'est que cette anglet permet de définir la liaison pardon entre le nœud maitre et les nœuds esclaves (pour le nœud maitre peu importe sa position dans le plancher) Slts.
  7. Bonjour, Non c'est pas ça, dans Robot la définition d'une liaison rigide c'est que tous les nœuds dans le même plancher doivent avoir le même déplacement dans le sens X et le sens Y et la même rotation par rapport au repère Z, pour avoir cette liaison on doit ploquer le Ux et Uy et Rz. Et pour l'hypothèse d'un plancher infiniment rigide, les nœuds dans le même plancher ont le même déplacement Ux et Uy et la rotation Rz. finalement, il ne faut pas confondre entre le déplacement du plancher (qui peut se déplacer en Ux et Uy et Rz )et la relation entre les nœuds du plancher.
  8. bonjour, De rien, avec plaisir
  9. bonjour, Oui ils sont dimensionnés en traction mais on doit vérifier l’élancement de ces pièces, par fois le dimensionnement se fait selon leur élancement si l'effort de traction est moins important. Slts.

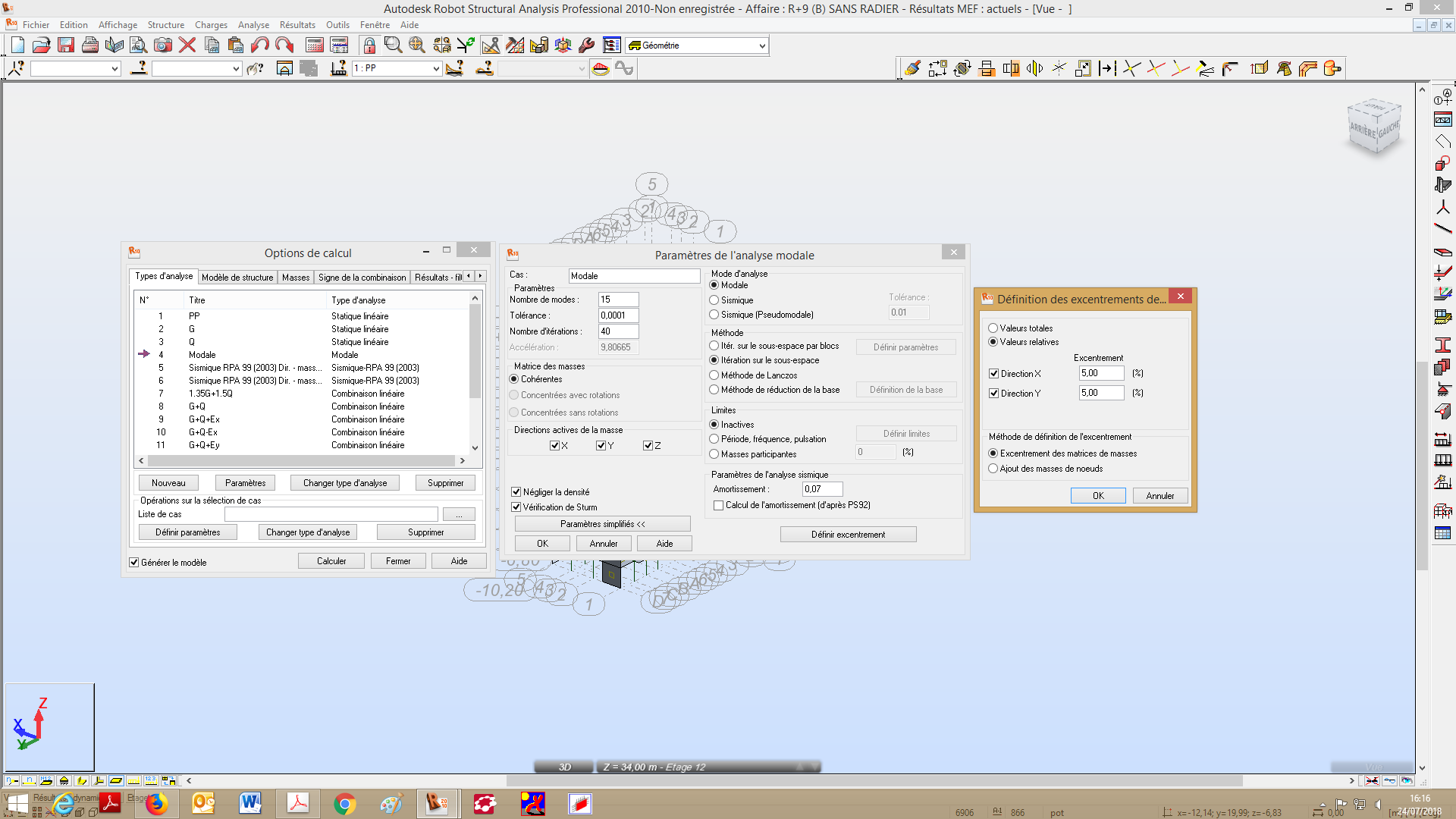

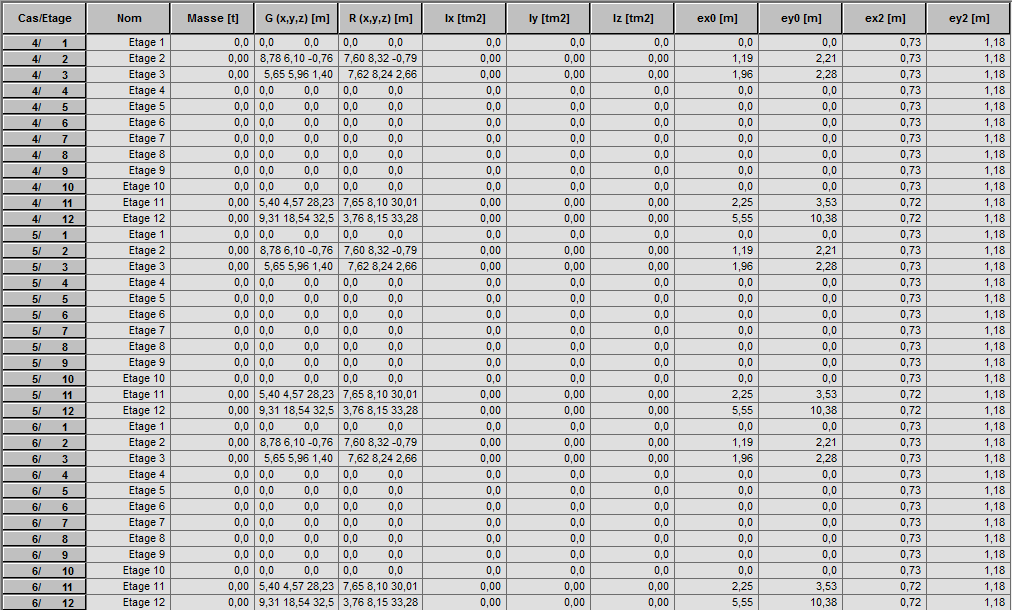

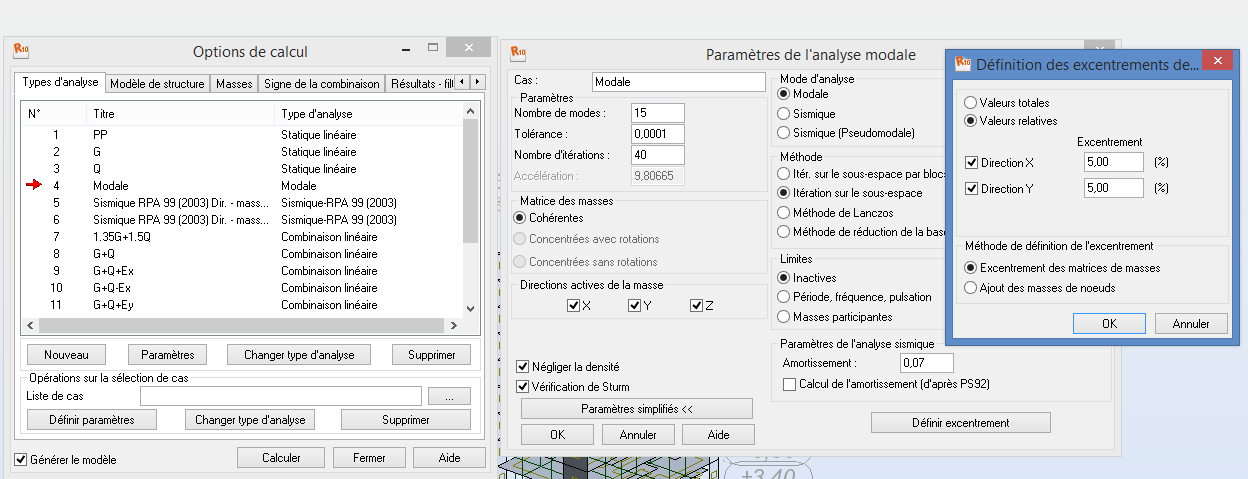

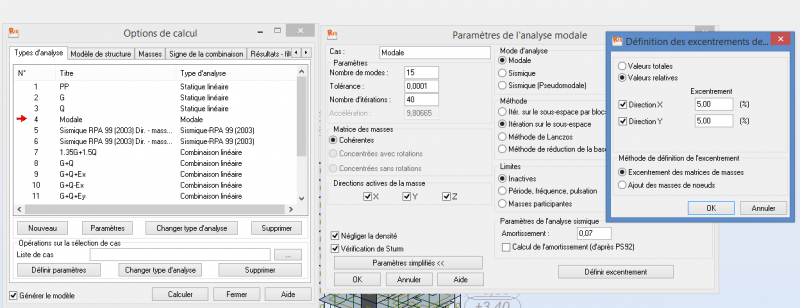

  10. Bonjour, D'abord il faut bien précisé qu'on a deux excentricités théoriques et accidentelles: 1) L'excentricité théorique : - Excentrement ex0 - distance entre le centre de rigidité et le centre de gravité, projetée sur l'axe X - Excentrement ey0 - distance entre le centre de rigidité et le centre de gravité, projetée sur l'axe Y pour cette excentricité le logiciel RSA la calcul automatiquement pour chaque étage. 2) L'excentricité accidentelle : - excentrement accidentel en X - ex1 : e1 =±0,05Lx - excentrement accidentel en Y - ey1 : e1 =±0,05Ly p
  11. Bonjour, Le ferraillage théorique c'est le ferraillage de calcul que le logiciel nous donne après les calculs et le ferraillage réel c'est le ferraillage qu'on adopte après, je vous donne un exemple: J'ai trouver un ferraillage théorique As=21.5cm² cette section je doit répartir en barre soit 11T16 équivalent As= 22.12cm² As= 22.12cm² c'est le ferraillage réel que je doit adopter. le ferraillage réel est toujours supérieur au ferraillage théorique. Slts.
  12. Bonjour, Est ce que vous pouvez partager votre modèle Robot afin que nous pouvions vous aider. Slts.
  13. Bonjour, Veuillez trouver ci joint une note de calcul d'un bâtiment en R+9 pour un projet similaire de ce que vous avez demandé. Slts. NOTE DE CALCUL R+9 BARRE.doc
  14. bonjour, Toutes les vérifications de la stabilité sont satisfaisantes voir les notes de calcul en pièce jointe. Slts. bonjour, Tout dépend de la contrainte admissible du sol, si on a une faible portance du sol il faut creuser un petit peu en bas. Slts.
  15. Bonjour, Essayez d'augmenter la largeur du patin à 120 ou 130 cm est la largeur totale de la semelle sera diminuée , et si vous voulez encore diminuer vous pouvez ajouter des tablettes pour diminuer la pousser sur le mur. Voici deux variantes à votre problème. Slts. ms 6m variante 2.doc ms 6m.doc
×
×
