Hardy Cross

Recouvrement des barres (Radier)

Recommended Posts

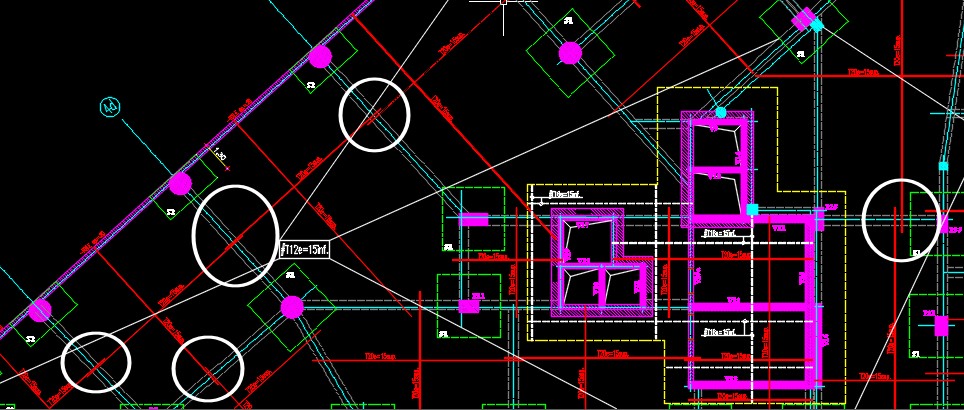

Bonjour, j'ai constaté dans un radier général, que le recouvrement des barres se fait au niveau des longrines,
Avez vous une explication ?
Merci



Modifié par Hardy Cross

Partager ce message


Lien à poster
Partager sur d’autres sites

Découvrez RFEM !

Le logiciel de calcul de structure multi-matériaux (acier, béton, bois, verre, etc...).

Dlubal

RFEM permet le calcul et le dimensionnement de tous types de structures selon les Eurocodes. Idéal pour le travail selon la méthode BIM, il est compatible avec les dernières versions de Tekla, Revit, AutoCAD et avec les formats d’échange les plus courants (IFC, STP, IGES, SAT, STEP, ...).

Plus de 45 000 utilisateurs dans 80 pays dans le monde font confiance aux logiciels Dlubal.

Profitez dès à présent de la version d’essai de 90 jours gratuite pour le tester : https://goo.gl/v40pVp

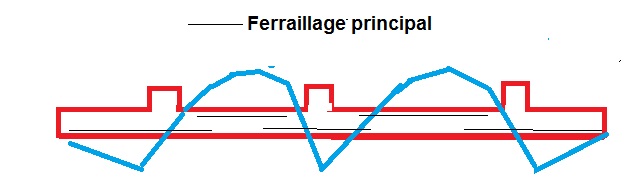

Bonjour

le recouvrement des barre sup ce fait au niveau des longrines

mais les barre inf non on le fait au centre des trames

pourquoi ?

par ce que le diagramme est inversé à celui d'une poutre ou dalle normale; on aura la réaction du sol qui charge le radier

du bas vers le haut

Bon courage




  • J aime 1

Partager ce message


Lien à poster
Partager sur d’autres sites
il y a une heure, AITELHADJ Farid a dit :



Est ce que tu peux nous donner encore de détails, c'est ou l'influence de la zone de recouvrement, par exemple si on fait un recouvrement aléatoirement, ya t-il une différence ?

Partager ce message


Lien à poster
Partager sur d’autres sites
Le 3/30/2017 à 15:45, Hardy Cross a dit :

Est ce que tu peux nous donner encore de détails, c'est ou l'influence de la zone de recouvrement, par exemple si on fait un recouvrement aléatoirement, ya t-il une différence ?

Je pense qu'on veut juste avoir les zone de recouvrement qui ne présente pas une continuité parfaite de ferraillage en dehors des zones critique (moments max).

Partager ce message


Lien à poster
Partager sur d’autres sites

bonjour,

en théorie on évitera de faire des recouvrements dans les zones où le moment est max. s'agissant d'un radier qui travaille en fait comme un plan cher renversé,on évitera doc de procéder à des recouvrements pour le lit inférieur,sous les nervures et pour le lit supérieur u milieu de la dalle.certains bureaux d'études ferraillent de façon discontinue c.a.d. des "chapeaux en nappe inf sous les nervures et un nappe centrale (qui ne va pas jusqu'aux nervures) en ferraillage sup.

en pratique on se soucie peu des recouvrements.étant donné la longueur commerciale des barres et le dimensions du radier il est rare que le problème se pose.si on a un recouvrement dans une zone critique, on essaie de changer le sens de pose et, en général, ça marche.

A+

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

Je pense que le règlement n'indique pas qu'il faut faire le recouvrement dans telle ou telle zone, mais il persiste uniquement sur la longueur de recouvrement, ce qui veut dire que le recouvrement peut être effectué à n'importe qu'il endroit.

Par contre pour des raison économique, on procède au recouvrement de telle sorte d'éviter plusieurs coupe des barres (réduire les chutes de barres d'acier) et pour la mise en oeuvre on évite les chevauchement d'armatures et la concentration des aciers, c'est pour cela qu'on préfère que le recouvrement soit au delà des zones des moments max là où on rajoute souvent des chapeaux.

Comme il y'a lieu de vérifier le % de la section max à ne pas dépasser conformément au règlement et le bras de levier de la section à respecter



Partager ce message


Lien à poster
Partager sur d’autres sites
Le 16/03/2017 à 15:19, Hardy Cross a dit :

Bonjour, j'ai constaté dans un radier général, que le recouvrement des barres se fait au niveau des longrines,
Avez vous une explication ?
Merci


Il n'y a pas une règle.

C'est juste le choix du concepteur.

Partager ce message


Lien à poster
Partager sur d’autres sites
