Bonjour

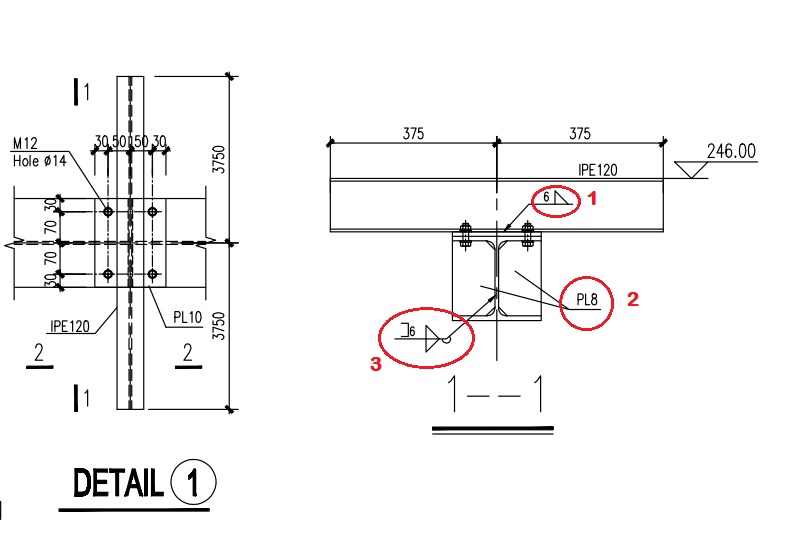

Est ce que quelqu'un peut m'expliquer ces symboles figurés dans un détail d'assemblage?

Merci d'avance

Bonjour,

1 ............ soudure simple d'un coté de 6mm de cordon

2 ............ plat de 8mm d'épaisseur (raidisseurs)

3 ............ soudure double des 2 cotés avec cordon de 6mm

Merci bien Elyazid.

Rebonjour,

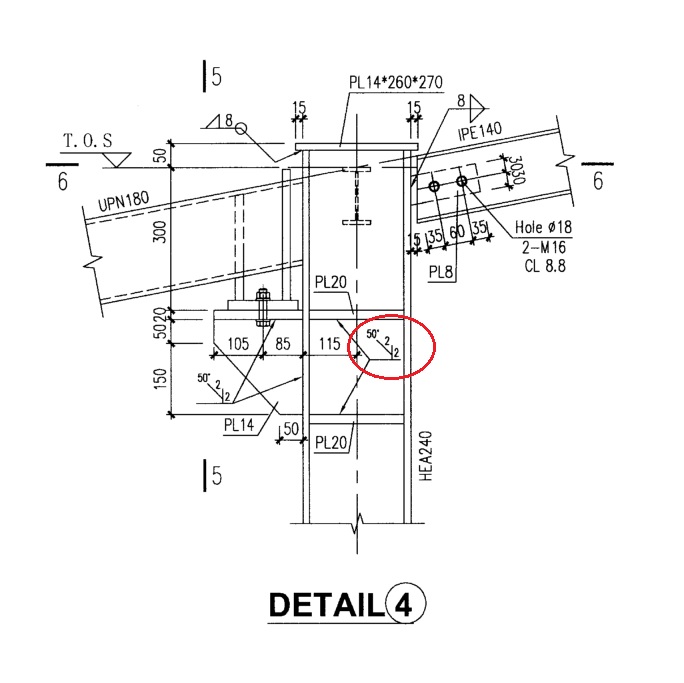

un autre détail d'assemblage que je ne le comprends pas.

Quelqu'un peut m'expliquer SVP?!

Alors quelqu'un peut m'aider SVP?!

Bonjour,

Il semblerai que ça soit un détail de la diffusion des efforts de compression dans les parois du profils considéré dans un cone de 50°.

D'autres avis?

Non, je n'y crois pas trop.

C'est un plan de construction/Fabrication, je ne vois pas trop l'intérêt de ce type de détail pour ce genre de plan.

J'avais éventuellement pensé à un détail de raboutage du plat mais je ne pense pas que ce soit non plus le cas.

Le plan est visiblement d'origine anglo-saxonne, peut-être faut-il chercher de ce côté là?

Bonsoir,

C'est vrai que  ce symbole n'est pas clair, moi j'ai pensé à 50° comme étant l'angle de chanfrein, 2 comme joint, mais je ne suis pas sûr. Peut être si vous nous montrez les COUPES 6 et 5 on pourra voir plus. Regardez s'il n'y a pas de légende sur la plan concernant la soudure au dessus du cartouche. Si vous avez la possibilité , demandez leur la norme utilisée ou une légende des soudures.

Cordialement.

Effectivement, j'avais pensé à la même chose que KARIMTCA. Mais comme l'indique ce dernier, sans détail, difficile de se prononcer plus avant.

Bonjour

Je confirme l'avis de KARIMTCA, il s'agit d'un cordon de 2 avec un chanfrein de 50° sur 2mm

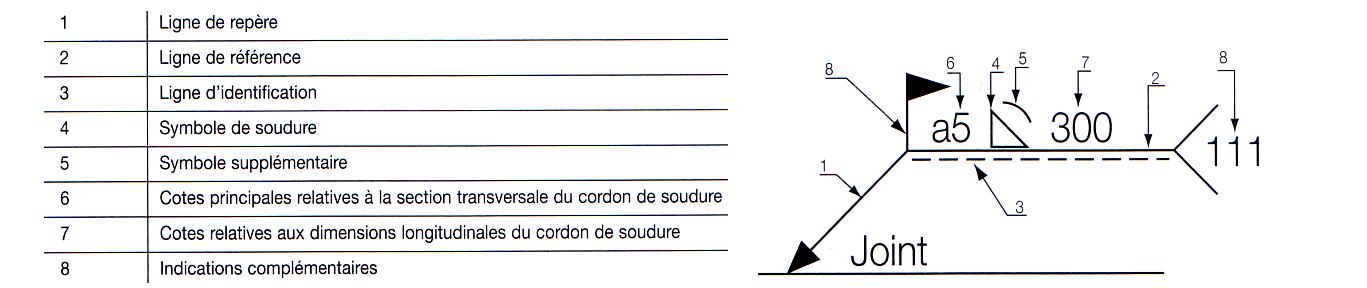

Bonsoir ta reponse est ici

entrez dans ce lien

http://notech.franceserv.com/soudure-normalisation.html
