bonjour

je veut faire le ferraillage d'une semelle filante d'une  largeur 70 m et la hauteur 50 cm  sous trois  poteaux de même section (30,30)cm ; la distance entre le premier poteau de rive et l'intermédiaire et 3,3 la distance entre le deuxième poteau de rive et l'intermédiaire est 6,4 la charge applique par le  premier poteau est 408 kn,par l'intermédiaire est 686 kn et pour le troisième applique 646 kn ,la contrainte admissible de sol est 2 bar

merci d'avance

Bonjour,

Les charges que vous avez citées font parties de quel cas de charges (G ou Q..) ou quel combinaison (ELS ou  ELU)?

il y a une heure, khalil17 a dit :

Bonjour,

Les charges que vous avez citées font parties de quel cas de charges (G ou Q..) ou quel combinaison (ELS ou  ELU)?

ELU



Vous n'avez pas cité où est le voile (voir le titre).

Mais pour une semelle filantes sous poteaux, la méthode classique est de répartir chaque charge sur la demi longueur de la semelle adjacente. çad:

- P1 à repartir sur SF1/2

- P2 à répartir moitié sur SF1/2 (*) et moitié sur SF2/2

- P3 sur SF2/2

dimensionnez la largeur de la semelle suivant la contrainte du sol et la plus grande charge répartie (ça doit être celle avec *). Comme si vous avez une semelle isolé de longueur 1m et cherchez la largeur.

Finalement calculez la hauteur et l'armez comme si c'est une poutre à 2 travées et d'une charge linéaire de l’équivalent de la contrainte de sol.

N'oubliez pas d'inverser le ferraillage.

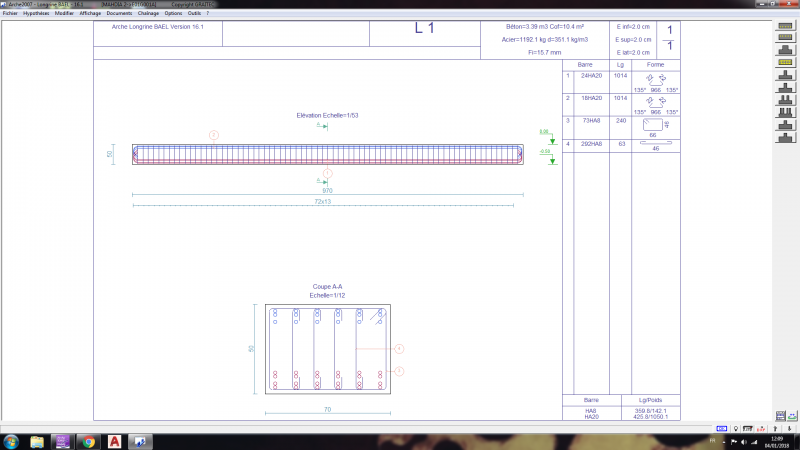

Voila:

C'est un ferraillage excessif à mon avis. Je conseille d'augmenter la hauteur.

Bonjour, Salaam 'alaykoum,

Au lieu d'augmenter la hauteur, je pense que tu peux utiliser un autre type de semelles filantes: semelle avec nervure avec:

• La nervure absorbe la flexion longitudinale;
• Et les débords de semelle assurant la flexion transversale.

ALLAHOU A'LAM

Bonjour

la condition de rigidité de la semelle n'est pas vérifié !!!

H=50 cm ------> ((B-b)/4)+ 0.05 = H ----> B = (H-0.05)x 4 - b = (50-5) x 4 - 30 = 150

donc pour B = 70 cm H doit être 25 cm.

cordialement
