PLancher dalle/champignon

Recommended Posts

Bonjour a tous

je cherche à dimensionner un plancher dalle de reprise qui prend appui sur des poteaux principalement. Aucune poutre n’est prevue pour porter le plancher.

ma question est:

Mon plancher recoit des charges ponctuelles, lineaires et surfaciques.

est ce quil faut verifier le poinconnement en prenant la charge max en tete de poteau??

sinon avez vous un exemple complet conforme a l’ec?

pour le calcul de fleche est quil faut verifier la limite preconniser dans l´eurocde dans chaque direction de maniere independante?

merci d’avance

Partager ce message


Lien à poster
Partager sur d’autres sites

Découvrez RFEM !

Le logiciel de calcul de structure multi-matériaux (acier, béton, bois, verre, etc...).

Dlubal

RFEM permet le calcul et le dimensionnement de tous types de structures selon les Eurocodes. Idéal pour le travail selon la méthode BIM, il est compatible avec les dernières versions de Tekla, Revit, AutoCAD et avec les formats d’échange les plus courants (IFC, STP, IGES, SAT, STEP, ...).

Plus de 25 000 utilisateurs dans 71 pays dans le monde font confiance aux logiciels Dlubal.

Profitez dès à présent de la version d’essai de 90 jours gratuite pour le tester : https://goo.gl/v40pVp


HELp svp

jme retrouve avec une dalle de 40cm en reprise et jai des efforts dans les poteaux qui supportent la dalle de 1900 kn elu...

du coup jai environ 100cm2/ml d’aciers anti poinconnement a mettre! Je trouve ca enorme!

Partager ce message


Lien à poster
Partager sur d’autres sites

bonjour,

combien d'étages comprend votre bâtiment et quel est l'ordre de grandeur de vos trames.A priori il doit y avoir une erreur de calcul ou d’unité. refaites le calcul car 1900.00 KN représente la charge d'un poteau de bâtiment d'un dizaine d'étages.

ouAllahou A3lam

A+

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

merci

mon plancher dalle est un plancher dalle de reprise, il y a donc des murs porteurs qui arrivent dessus. Jai fait un modele de calculs des niceaux superieurs pour recuperer les ddc en pied des porteurs. Ensuite jai fait un sous modele de la dalle de reprise et jai injecté les efforts des niveaux sup. Il y a 2 niveaux

J’ai verifie a la main j’ai a peu pres la meme ddc...

mais je suis perdu avec le calcul de plancher dalle. Je trouve beaucoup d’acidrs verticaux a mettre



Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

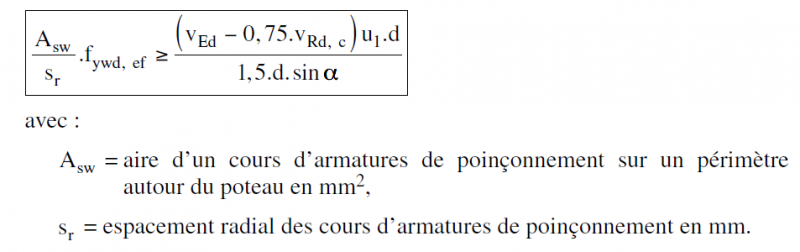

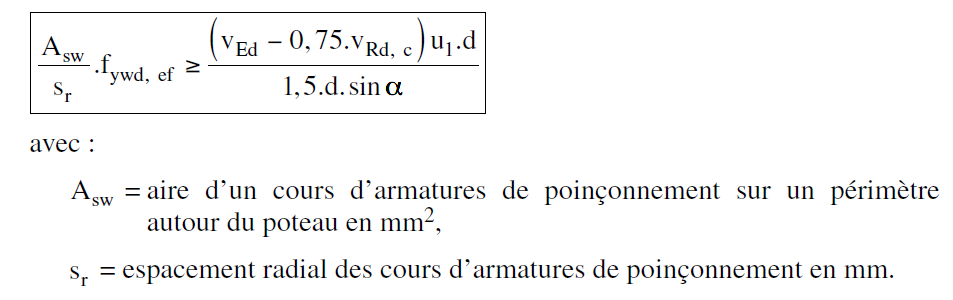

Pour le calcul des aciers de poinconnement on note

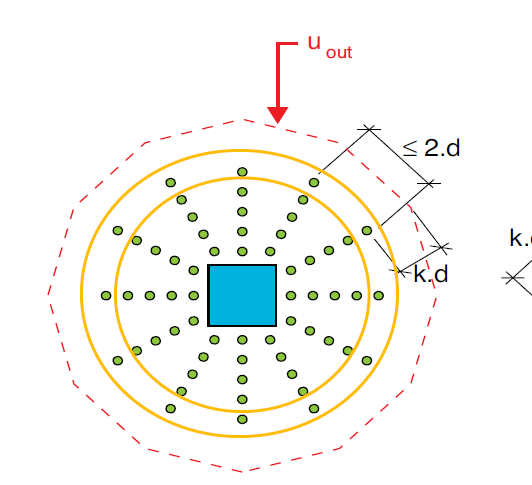

Si je comprends bien sur le schéma ci-dessous Asw/sr correspond aux points verts (cadres et/ou épingles) compris entre les 2 cercles jaunes ???


Par exemple si j’ai besoin de

Asw/sr=116cm²/ml à une distance 2d du nu du poteau

Je veux mettre des cadres HA10 soit une section de . A quoi correspond l’espacement sr ???

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,



alors moi je trouve que 1900 kN, c'est pas énorme non plus. Pour Une dalle de 40 cm d'épaisseur, ça devrait peut être passer sans armatures de poinçonnement, ça dépend de la section du poteau.

Peux tu juste donner la vérif de l'EC2 : ved = Ved/u1.d =< Vrd,c



Si on ne veut pas mettre d'armatures de poinçonnement, il faut augmenter la section du poteau, ou l'épaisseur de la dalle, ou mettre un chapiteau, (droit ou en biais en forme de cône).

Pour en revenir au calcul des armatures, ça me parait beaucoup cette fois-ci.

Le mieux c'est de calculer la section que tu as besoin avec A1 = Asw/(Sr.u1) = ...   On laisse le u1 à gauche, ça donne une section en cm²/m² . Le Sr c'est la distance entre les "cercles" d'armatures de poinçonnement.

Une fois que tu as choisi le nombre de "cercles" d'armatures, le diamètre et le type (épingle ou étrier), tu vérifies si la section est bonne avec (Asw/u1.Sr) > la section d'acier que tu as besoin A1



Le bouquin de THONIER tome 7 (l'Eurocode 2 pratique) est super bien, et donne pas mal d'exemples  hyper concret comme celui-ci

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Canartik, aurais tu le bouquin en question ou un lien pour l’obtenir ?

Concernant les charges je trouve que 1900 kN sont beaucoup, il faut voir les portées mais par exemple un cas classique des portées de 7m on serait plutôt dans les 1MN donc est tu sur que tu n’as pas pris les efforts des poteaux de l’etage Supplémentaire ou une erreur dans les surface ?

Partager ce message


Lien à poster
Partager sur d’autres sites

https://livre.fnac.com/a2687261/Henry-Thonier-Conception-et-calcul-des-structures-de-batiment-volume-7-L-Eurocode-2-pratique

C'est cher, mais il y a un gros boulot derrière, et c'est un livre Pro pas un roman. 1900 kN c'est beaucoup, mais si la dalle fait 40 cm d'épaisseur, c'est énorme aussi. Je viens de vérifier pour un poteau 50x50cm, je trouve un Ved de 0,848 MPa pour une limite de environ Vrd, max = 0,518 MPa. Il faut bien des armatures de poinçonnment et en quantité assez importante, si pas de chapiteau.

Partager ce message


Lien à poster
Partager sur d’autres sites
