Bonjour à tous

Je vous sollicite pour m'expliquer un point dans mon cours où l'on a traité le dimensionnement des semelles isolées en béton armé,

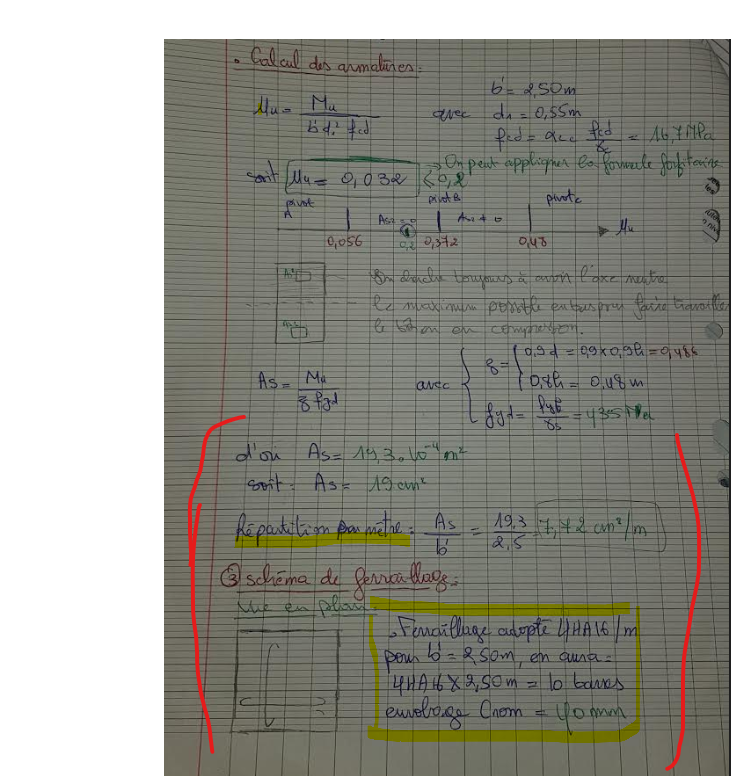

Comme vous pouvez le voir dans la pièce jointe on a trouvé une section d'acier de 19 cm² puis on l'a divisée par 2.5 mètre pour trouver la répartition des barres or ma semelle est carrée donc je sais pas  si il s'agit de la longueur ou bien de la largeur

par exemple on si a une semelle rectangulaire on divise par la longueur ou bien par la largeur pour trouver cette répartition?

Et aussi pour trouver le nombre de barres on a aussi multiplié par 2.5 m ( est ce que c'est la largeur ou bien c'est la longueur )  j'ai pas compris le principe au fait .

PS : la semelle fait 2.5*2.5  m²
