Bonjour à tous,

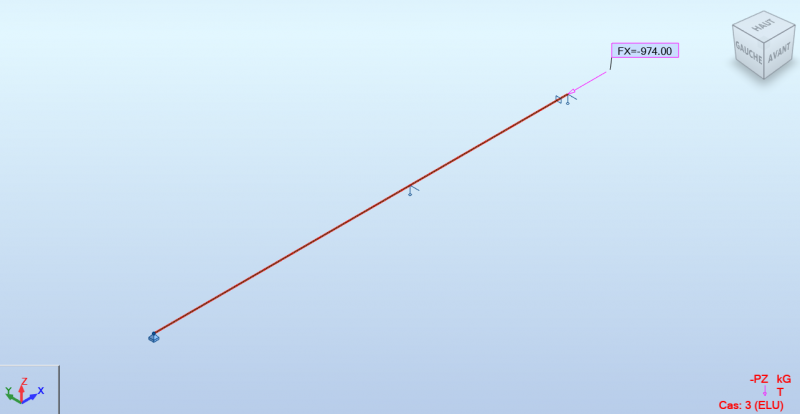

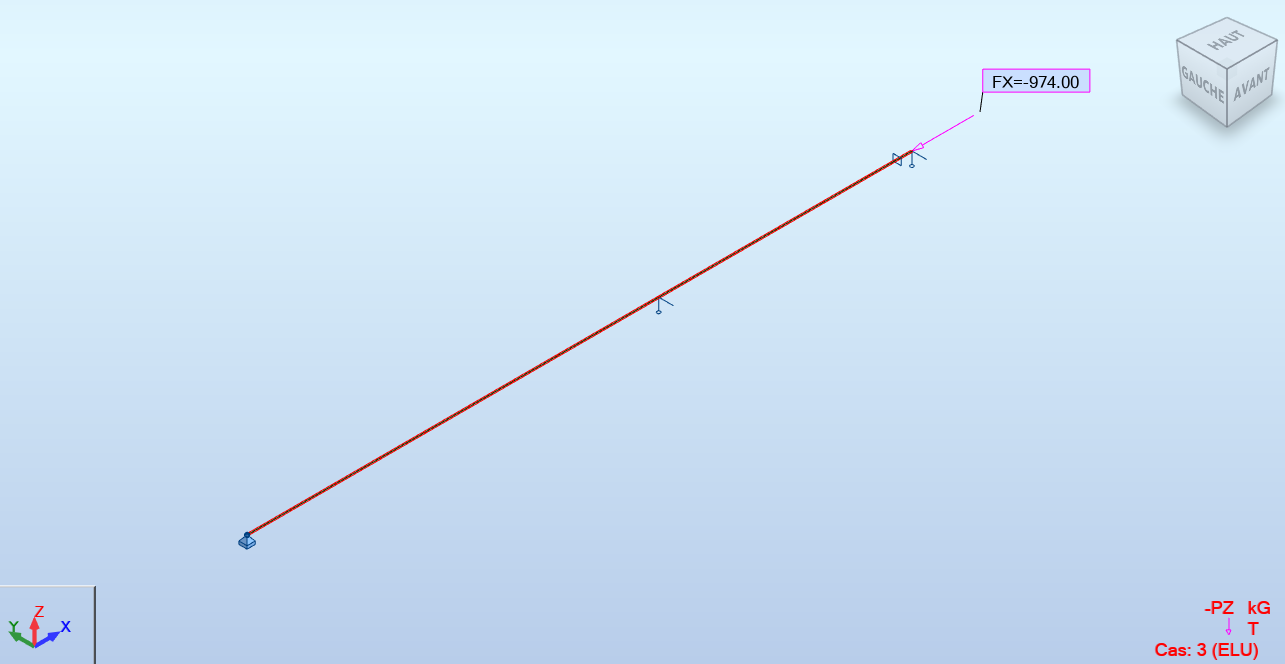

Je me pose la question du flambement d'une poutre sur 3 appuis ou plus. Je vous joins la capture d'écran de mon modèle.

Il s'agit d'une barre rotulée aux extrémités avec un appui intermédiaire selon Y et Z. Le poids propre de la barre est orienté vers Z-.

Ma question est la suivante :

- Cet appui intermédiaire reprend-il des efforts latéraux, dus au mode de flambement horizontal, selon l'axe Y ? Si oui, savez-vous comment les déterminer ?

Merci d'avance pour le temps que vous accorderez à votre réponse.

Bonjour,

En fait, l'appuis intermédiaire bloqué en y permet de réduire la longueur de flambement de moitié dans la direction y.

Cordialement

Le 11/09/2020 à 08:23, tib2tib a dit :

Bonjour à tous,

Je me pose la question du flambement d'une poutre sur 3 appuis ou plus. Je vous joins la capture d'écran de mon modèle.

Il s'agit d'une barre rotulée aux extrémités avec un appui intermédiaire selon Y et Z. Le poids propre de la barre est orienté vers Z-.

Ma question est la suivante :

- Cet appui intermédiaire reprend-il des efforts latéraux, dus au mode de flambement horizontal, selon l'axe Y ? Si oui, savez-vous comment les déterminer ?

Merci d'avance pour le temps que vous accorderez à votre réponse.

Bonjour,

Assalaam 3alaykoum la famille!

rotulé aux deux extrémités

force appliquées à l'une des extrémités

conséquence :

aucun déplacement du à la charge

seulement le poids propre donc flexion

flambement inexistant car force appliquée en un point/noeud bloqué

dans la réalité cela aurait une influence car la rigité infini du noeud ne serait pas là mais en RDM non

WALLAAHOU A3LAM



Bonjour,

En partant du principe que le nœud où est appliqué l'effort n'est pas bloqué selon X, vous pouvez estimer l'effort de stabilisation Qm par :

Qm = Ned/40

avec Ned votre effort normal dans votre barre.
pour plus de détail voir le § 5.3 de l'EN-1991-1-1

BZK

il y a 57 minutes, Billy_ze_kid a dit :

Bonjour,

En partant du principe que le nœud où est appliqué l'effort n'est pas bloqué selon X, vous pouvez estimer l'effort de stabilisation Qm par :

Qm = Ned/40

avec Ned votre effort normal dans votre barre.
pour plus de détail voir le § 5.3 de l'EN-1991-1-1

BZK

Par où commencer...

Bonjour BZK

Il a dit doublement articulé donc le flambe ment n'est plus à l'ordre du jour.

Néanmoins Tu pourrais l'aider en lui disant que le noeud dans robot RSA à droite n'est pas bloqué. Et sur ce de corriger sa question car cela ne donne guère de flambement avec ce qu'il a demandé.

Image et question divergentes.

WALLAAHOU A3LAM
