bonjour , s'il vous plait j'ai besoin d'un outil de calcul de semelle sous 4 poteaux

Bonjour

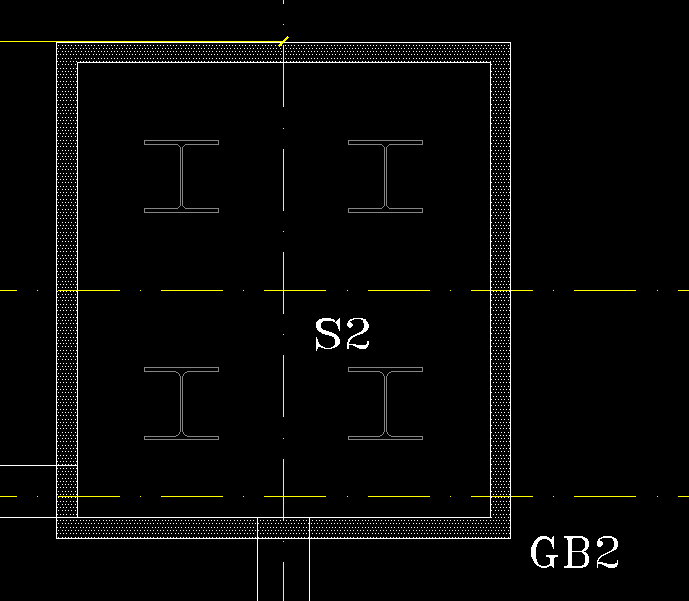

Une vue en plan est souhaitable ...

Cdlt



il y a 1 minute, BELLAMINE a dit :





Bonjour

La présence de 4 poteaux correspond je pense à 4 blocs de structure indépendants. Et par conséquent, faut mieux créer des joints de rupture qui donneront naissance à quatre semelles groupées cad une semelle par poteau.

Cdlt

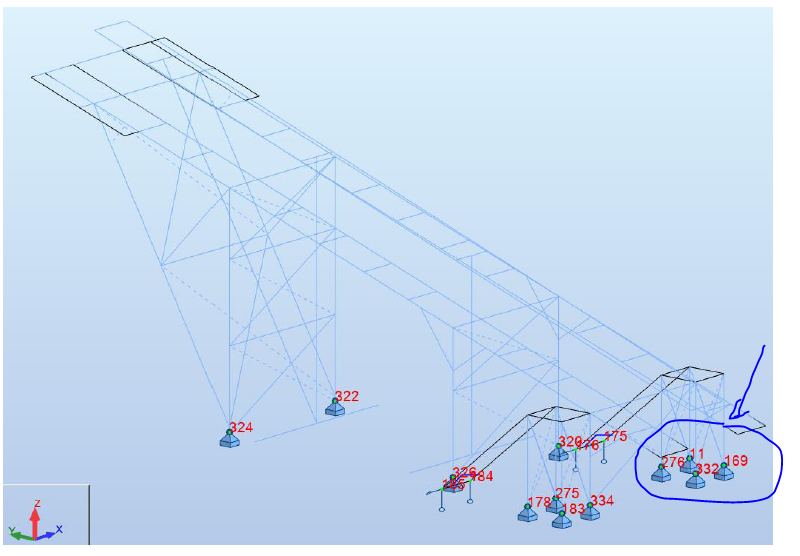

Non monsieur ; ci joint notre structure

Bjr

Sous les 4 poteaux on met un mini radier

Sous forme d'une semelle a débords égaux.

On peux la dimensionner avec la résultante des forces s'il n'y a pas d'excentricité.

Cdt

Bonjour

Ok. pour le dimensionnement, il faut faire deux calculs en optant pour le plus défavorable à savoir :

1- vous faites un premier calcul en ramenant les efforts des quatre poteaux au centre de gravité de la semelle. Comme s'il s'agit d'un seul poteau centré sur la semelle transmettant à cette dernière les efforts ramenés par les quatre poteaux. Cette première étape va vous permettre de fixer les dimensions de la semelle BxL (dans ton cas faut viser B=L). Ensuite vous calculer le ferraillage

2- vous faites le calcul de ferraillage du 1/4 de la semelle sous sollicitations d'un poteau en la supposant dissociée du reste

Pour ferraillage tu prends le cas le plus défavorable des 1) et 2)

Cdlt

Bonjour

Semelle sous quatre poteaux, ici on parle d'un radier

Il faut verifeir comme radier.

On doit le modéliser en tant que radier appuyé sur sol élastique pour avoir les contraintes et les efforts.







tu peux trouver sur la fiche excel ci-joint un modèle de calcul de radier partiel sous 4 poteaux.

NB: je ne l'ai jamais vérifié donc tu peux le faire et nous faire un retour.

Cordialement
