slt a tt le monde ;

comment calculé la longueur des chapeaux ds les poutres ( travée et appuie)

svp j'attend la réponce

merci d'avance

salam

donc longueur du chapeau intermédiaire voisin d´un appui de rive= 2xmax (l1/4 ; L2/4) + (la largeur d'appuis)).

merci

[JUSTIFY]SALAM ALLAIKOUM ,[/JUSTIFY]

[JUSTIFY]Voici Ce qui est écrit sur le livre Béton armé (BAEL 91 modifié 99 et DTU associés) auteur : Jean-pierre Mouginç, 2^ème édition, Eyrolles, 2000 [/JUSTIFY]

[JUSTIFY]Règle forfaitaire (page 200)[/JUSTIFY]

[JUSTIFY]Pour les poutres de plancher à charges d’exploitation modérées, lorsque la charge d’exploitation est approximativement répartie et inférieure à la charge permanente, lorsque les longueurs des travées successives sont dans un rapport compris entre 0.8 et 1.25, les chapeaux sur appuis doivent déborder du nu de l’appui d’au moins :[/JUSTIFY]

• [JUSTIFY]1/5 de la longueur de la plus grande travée voisine si l’appui n’appartient pas à une travée de rive.[/*:m:1kreh1zh]

• [JUSTIFY]1/4 de la longueur de la plus grande travée voisine si l’appui appartient à une travée de rive.[/JUSTIFY][JUSTIFY]
  [/JUSTIFY]
  [JUSTIFY]Dans la pratique, en raison des coûts de façonnage, les crochets terminant ces chapeaux sont fréquemment remplacés par des sur longueurs droites.
  [/JUSTIFY]
  [JUSTIFY] Bonne lecture[/JUSTIFY]
  [JUSTIFY]
  [/JUSTIFY]

  [/JUSTIFY][/*:m:1kreh1zh]

merci (le flood est interdit sur le forum, la modération)

il faut se referer a la methode forfitaire

slt a tt le monde ;

comment calculé la longueur des chapeaux ds les poutres ( travée et appuie)

svp j'attend la réponce

merci d'avance

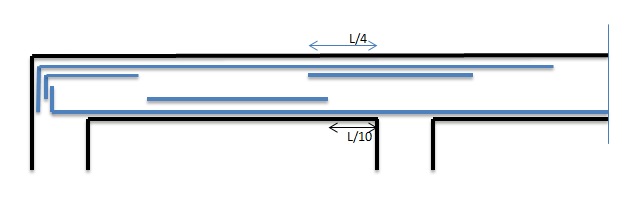

le calcul des chapeaux est tres simple

ch1=L1/4+L2/4

ch2=0.8 L1

ch3=L1/4+a

bonjour, salamo alaikom

et si les amis il y a des charges concentrées qui agissent sur la poutre, est ce que ces dispositions vont changer???????????????

bonjour A VOUS: Dans le cas de présence d'un voile on considère ( la longueur de la section de celui-ci +larguer du poteau ) est la larguer d'appuis ou quoi?!!

merci d"avance

Modifié Novembre 25, 20187 a par Slimane GC



L et le max de (Lgauche et L droite) mais je me pose la question L est elle entre nu ou entre axe?
