Bonjour

Je voudrais savoir si c'est correct d'avoir des travées différentes dans une poutre continue (pour raison d'esthétique je voudrais éviter les retombées)?

par exemple une poutre continue  à 3 travées est ce que je peux avoir les 2 premières travées 30x21 et la dernière 40x30 ?

Bonjour,

Je crois que c'est totalement correct, a condition de vérifier l'effet de changement brusque d'inertie dans votre modèle de calcul, et aussi d'assurer une bonne continuité d'armatures.

Cordialement

bonjour pour repondre à ta question,d'abord pour des raisons d'esthetique ,ça ne  sera pas beau pour une meme poutre avoir deux  variantes d'hauteur.

je voudrais aussi que tu sois un peu clair,lorsque tu dit que ,tu veux éviter la retombée cad que la hauteur de ta poutre doit correspondre avec l'épaisseur de la dalle,alors quel est l'épaisseur de ta dalle,autre chose tu as parlé 2 premières travée h=30cm,b=21cm il faut noter que en BA,les dimensions sont de multiple de 5cm ,peut etre que si tu as de plancher à corps creux,si non pour le plancher à dalle pleine,on  utilise le multiple de 5 cad soit 20cm ou alors 25cm.

-Alors ,si tu tiens a avoir 2 inerties pour la meme poutre alors,il faudra calculer ta structure comme une poutre à inertie variable, et aussi si les 2 premières travées ont une inertie trop faible que la 3eme travée, et que les sollicitations sont enormes  alors il faudra bien calculer ta poutre et verifié surtout  l'endroit du changement de section,car il sera tres dangereuse,il pourra crée une rotule

pour etre plus claire la dernière travée va se cacher dans la cloison donc je n'ai pas de problème alors que les 2 premières non c'est pour cela que j'ai parlé de l'aspect esthétique

Concernant les dimensions c'est plutot b=30cm et h=21cm (plancher corps creux 16+5)

Bonjour,

Cela est tout à fait correct à partir du moment où vous considérez bien, comme l'a dit bertal.sofiane.2012, ce changement d'inertie dans le calcul de la déformée de votre poutre continue, la continuité des ferraillages où l'ancrage sur appui intermédiaire des ferraillage de la poutre la plus grande.

Voici un exemple calculé avec Poutres continues.

exemple poutre continue.dwg

Merci à tous pour vos réponses

comment  vérifier l'effet de changement brusque d'inertie ?

est ce qu'il y a une relation entre ces deux inerties et comment savoir si tout est ok ?



Modifié Juin 10, 201511 a par Foula Mirani

Bonjour

Je voudrais savoir si c'est correct d'avoir des travées différentes dans une poutre continue (pour raison d'esthétique je voudrais éviter les retombées)?

par exemple une poutre continue  à 3 travées est ce que je peux avoir les 2 premières travées 30x21 et la dernière 40x30 ?

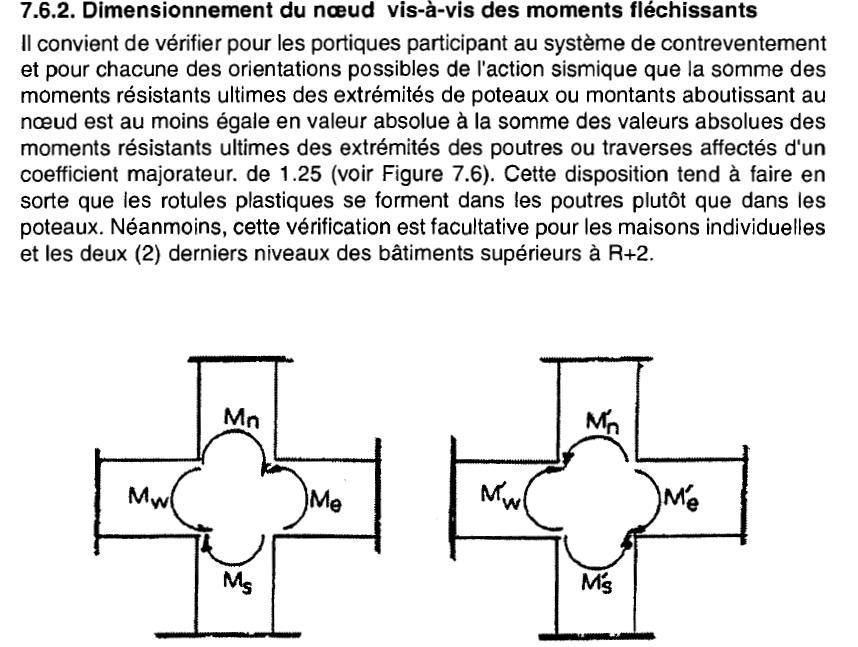

​Bonjours,il faut lire l'article 7.6.2 de RPA ,qui parle du moments resistants dans les poutres et dans les poteaux ,il faut aussi faire attention a l'ancrage des barres pour assurer la continuite de la poutre .



Modifié Juin 11, 201511 a par fatmabela

Bonsoir,

Je vous conseille de voir le théorème des 3 moments généralisé avec les constantes mécaniques a, b et c.

@+
