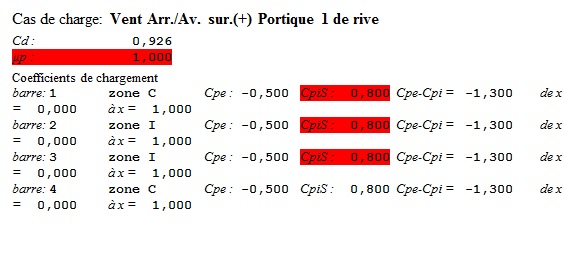

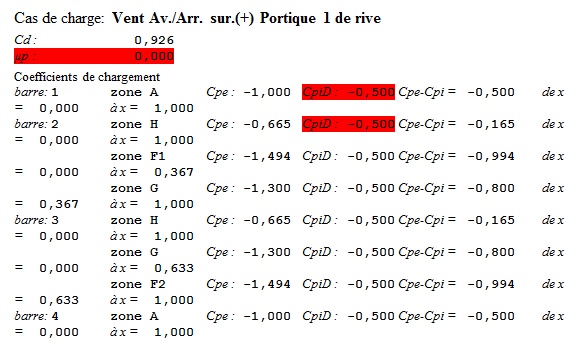

Pour quoi le robot prend un Coef. Ci = -0.5 pour up = 0 et  un Coef. Ci = 0.8 pour up = 1 ( il faut que Ci = -0.5 pour up = 1 et Ci = 0.8 pour up = 0 d'après la courbe )

Voila les images :

Modifié Février 15, 201610 a par pipo01

merci prof,mais dans votre ouvrage "calcul des éléments de construction métallique" les schémas des hangars pour le calcul neige et vent, pas des charges de soulèvement (+ou-) mais robot les génèrent ?



Mr Dahmani, mais mon porte est en avant et le ROBT done pour vent (Arr/Av) up = 1 ( c'est logique ) mais quand il prend Ci = 0.8 ( c'est pas logique d'aprés la RNV99 ) et de meme pour vent ( Av/Arr) : up = 0 ( c'est logique ) et Ci = -0.5 c'est pas vrai je pense

je veut voir comment générer  c est charges avec norme DTR

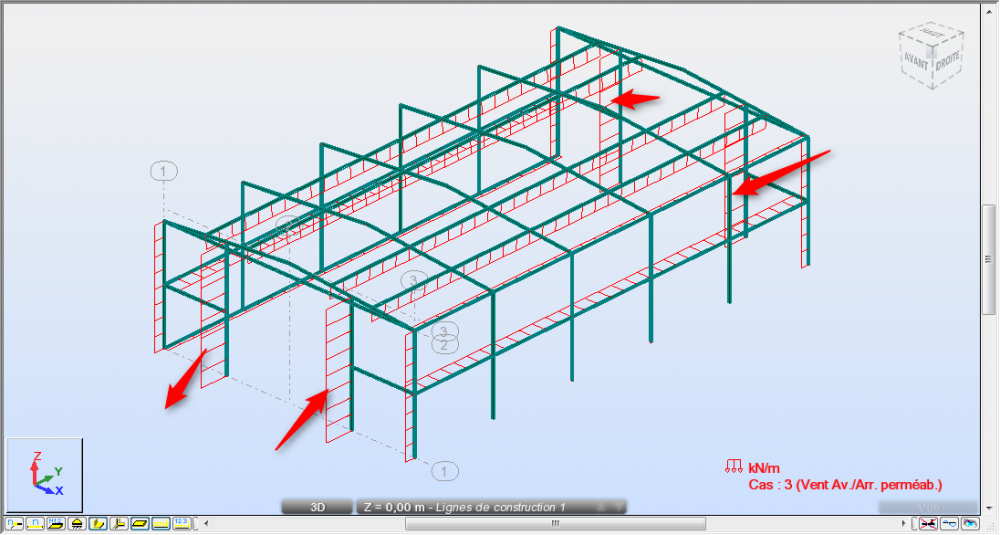

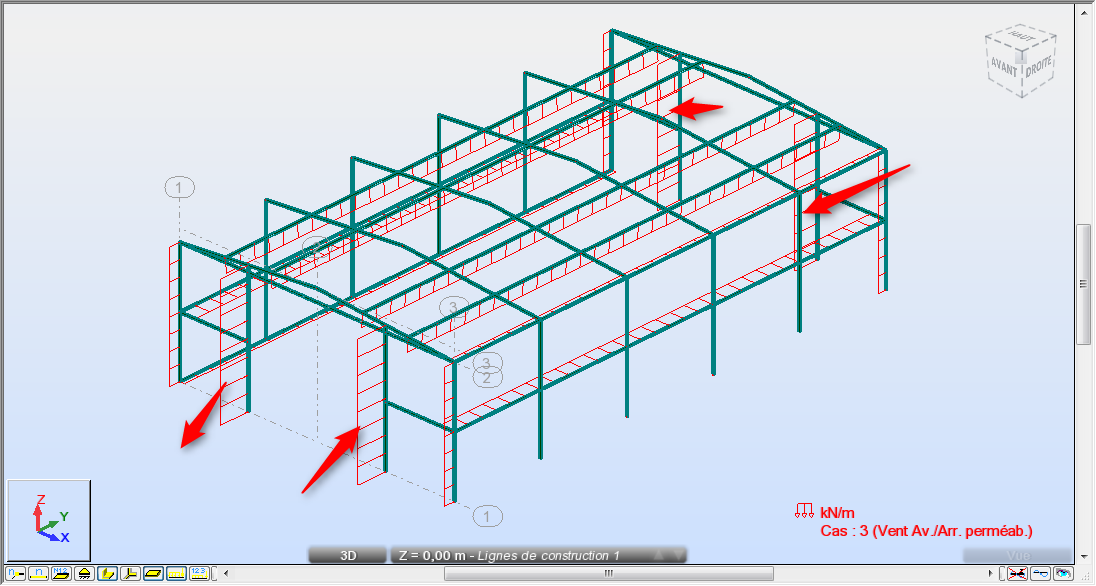

ca avec la norme NV65 ,mais j ai pas trouvé les zones algériennes pas comme la norme DTR

Mais avant d'afficher les charges , t'as vérifié la note de calcul du vent ?



oui, quand j'ai aucun charge ,donc le vent au direction de Y ? tu sais pour bien démarrer

si tu peut une simple exemple de DTR je pense il me donnera une idée

merci a l avance j attends toi

Il y a 12 heures, pipo01 a dit :

Pour quoi le robot prend un Coef. Ci = -0.5 pour up = 0 et  un Coef. Ci = 0.8 pour up = 1 ( il faut que Ci = -0.5 pour up = 1 et Ci = 0.8 pour up = 0 d'après la courbe )

Voila les images :

c'est les valeur extrême de dépression intérieure et pression intérieure , quand on a un dossier technique incomplet on doit prendre ces deux valeurs . et si on a un plancher mixte a l'interieure aussi . c les cas les plus défavorable que on peut trouver dans la structure métallique d’après le rnv99 mais dans le nouveau R.N.V 2013 les coefficients les plus défavorable c'est  le Cpi = 0.35 et Cpi = -0.5

mais j'ai les dimensions de la porte (5*5) donc je ne suis pas dans le cas d'un dossier incomplet je pense .

a mon avis : il faut pour le vent porte au vent ( Av/Arr ) up =0 et Cpi = 0.8

Porte sous le vent ( Arr/Av) up = 1 et Cpi = -0.5



Rachid j'ai pas une grande idée sur RNV99 c'est ma premiere fois que j'ai lu ( c'est mon PFE ) peut etre quelqu'un d'autre peut t'aider vraiment dsl

Modifié Février 15, 201610 a par pipo01

non ma question sur DTR et pas des charges perpendiculaire au pignion

merci pour le partage...
