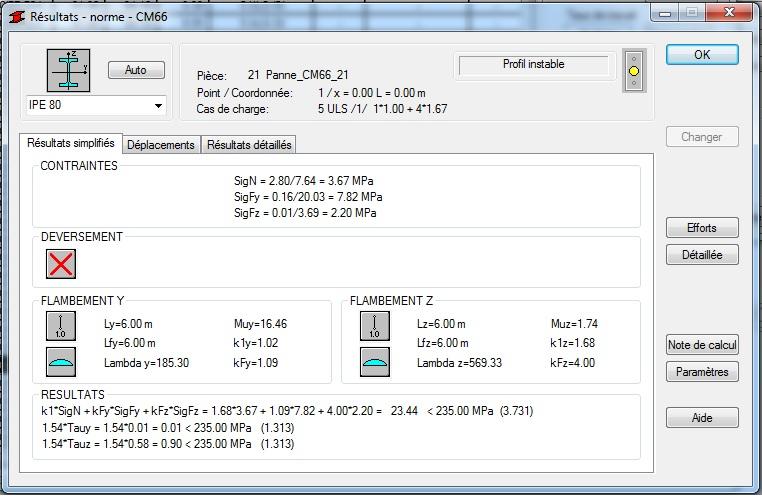

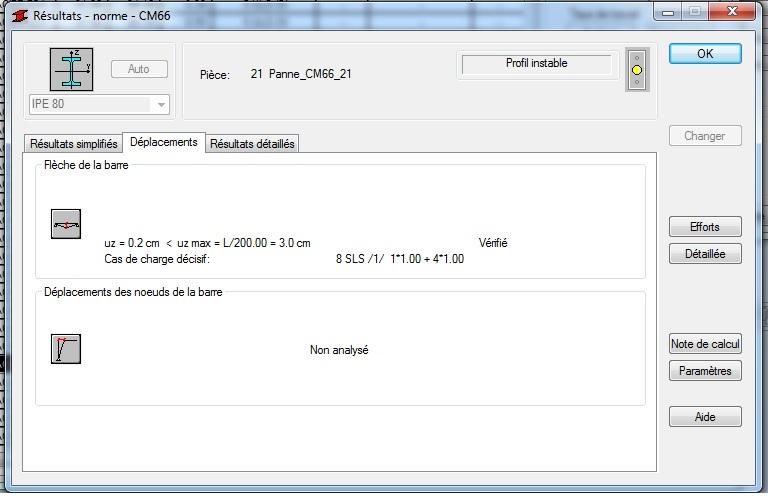

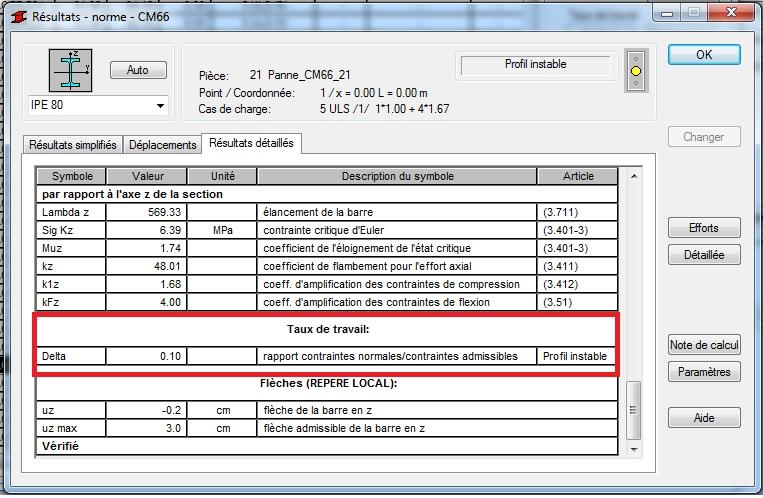

Bonjour à tous, svp quelqu'un peut m'expliquer pourquoi ce problème d'instabilité ?? malgré que la contrainte et la flèche sont vérifiées y à toujours ce problème d'instabilité "profil instable" pour cet élément "panne" j'ai remarqué ce coefficient Delta (encadré en rouge) mais je comprend pas son utilité ou bien sa limite... merci d'avance..

Bonjour,

Pourquoi tu n'as pas vérifié la panne au déversement?

Cdt.

C'est pare ce que tu as cette valeur qui dépasse la limite :

Pour compléter la réponse d'ABDOH qui est juste, les pannes sont généralement maintenues dans le sens Z (inertie faible) par des liernes.
Si c'est votre cas, sous RSA, vous pouvez ajouter des maintiens latéraux dans les conditions de maintien en flambement.

Cordialement,

BZK



Bonjour

dans les condition normales (sans lierne) le profilé est un peux faible pour 6 m de longueur

mois je propose de rapproché les entre axes ou d'augmenter la hauteur

Revoir la hauteur du profilé (IPE80 pour 6 m de longueur). Soit l'entraxe des pannes.

Cdt
